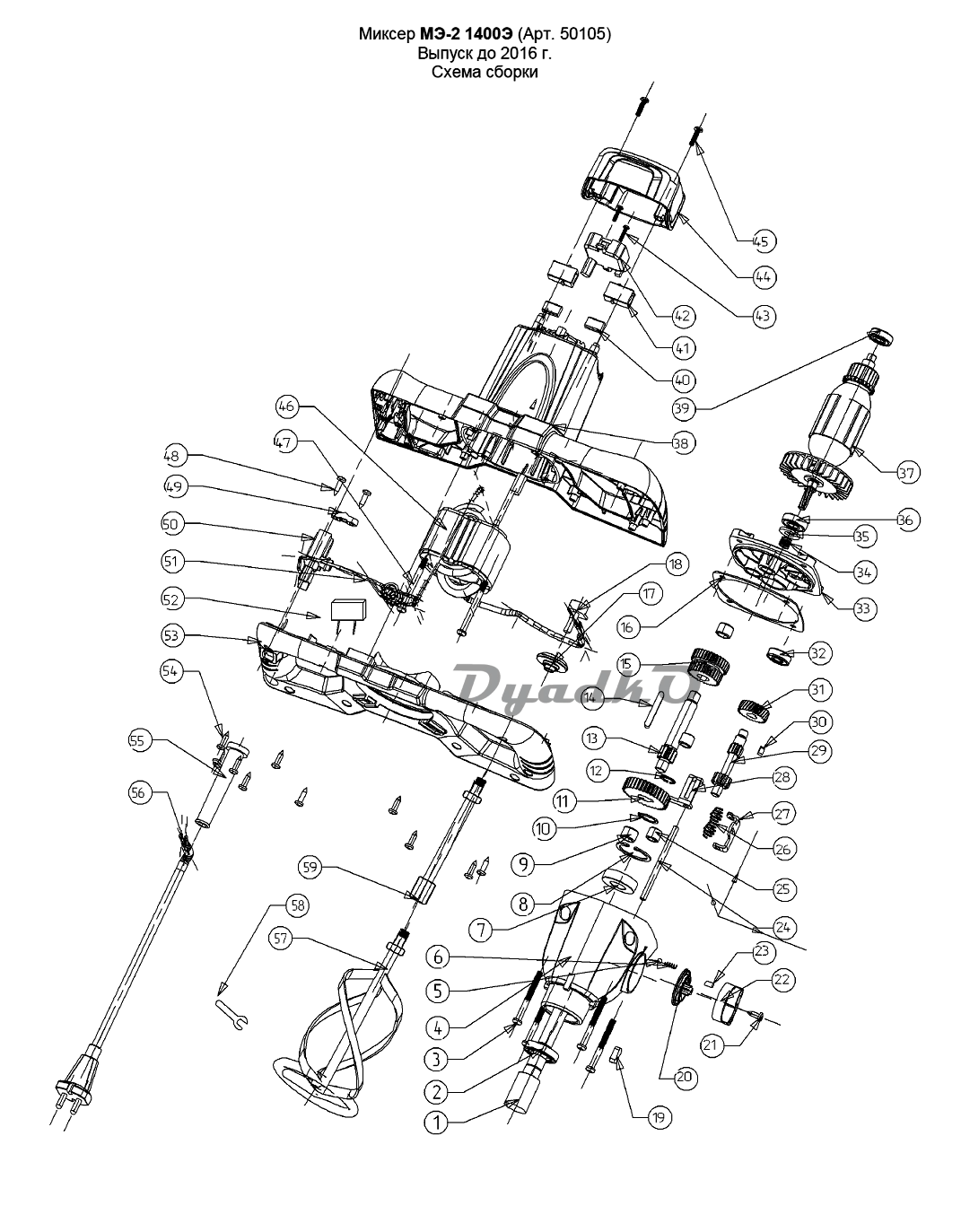

Схема ЭНКОР МЭ-2 1400Э (50105) МЭ-2 1400Э (50105) выпуск до 2016г.

1 Шпиндель
2 Сальник
3 Винт ST5*45
4 Корпус редуктора
5 Шарик ф4 мм
6 Пружина 4х8
7 Подшипник 6002
8 Кольцо стопорное ф32
9 Подшипник игольчатый НК1010
10 Кольцо стопорное ф15
11 Шестерня шпинделя
12 Кольцо стопорное ф13
13 Вал ведомый
14 Шпонка 5х40
15 Шестерня сдвоенная
16 Прокладка
17 Колесо регулятора оборотов
18 Регулятор оборотов
19 Шпонка 5х10
20 Переключатель скорости
21 Винт ST3*12
22 Ручка переключателя
23 Штифт 3х8
24 Направляющая
25 Подшипник игольчатый НК0810
26 Пружина вилки
27 Вилка переключателя А
28 Вилка переключателя Б
29 Вал ведущий
30 Шпонка 3 х 8
31 Шестерня ведущая
32 Подшипник 608
33 Щит промежуточный
34 Пружина ротора
35 Шайба фетровая
36 Подшипник 609
37 Ротор
38 Корпус мотора
39 Подшипник 608ZZ
40 Щетка
41 Щеткодержатель
42 Блок электронный
43 Винт ST3*10
44 Крышка задняя
45 Винт ST4*16
46 Статор
47 Винт ST5×55
48 Винт ST4*12
49 Зажим шнура питания
50 Выключатель
51 Провод внутренний
52 Конденсатор
53 Крышка рукоятки
54 Винт ST4*16
55 Муфта шнура питания
56 Шнур питания
57 Насадка перемешивающая
58 Ключ рожковый 22
59 Удлинитель
