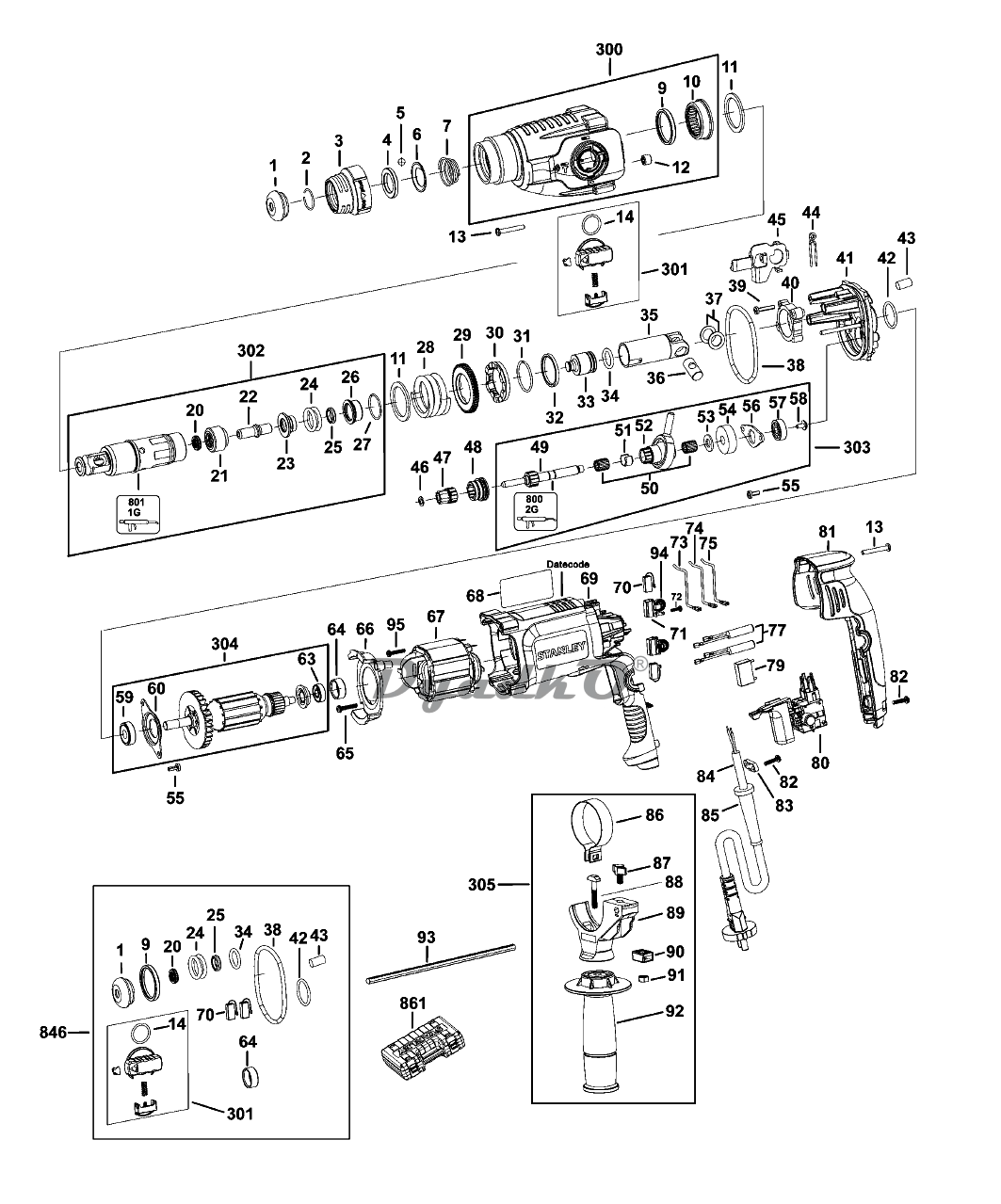

Схема STANLEY FATMAX FMER524 (Type 1)

1 РЕЗИНОВЫЙ ЧЕХОЛ
2 СТОПОРНОЕ КОЛЬЦО
3 ТРУБА
4 ШАЙБА. КОЛПАЧОК
5 ШАРИК СТАЛЬНОЙ
6 СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ
7 ПРУЖИНА СЖАТИЯ
9 УПЛОТНЕНИЕ
10 ИГОЛЬЧАТЫЙ ПОДШИПНИК
11 ШАЙБА
12 ПОДШИПНИК
13 ВИНТ
14 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
20 КОЛЬЦО
21 ПОДШИПНИК
22 БОЁК
23 АМОРТИЗАТОР
24 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
25 КОЛЬЦО
26 ПЛУНЖЕР
27 КОЛЬЦО
28 ПРУЖИНА
29 ШЕСТЕРНЯ
30 КОЛЬЦО
31 КОЛЬЦО
32 КОЛЬЦО
33 ПЛУНЖЕР
34 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
35 ПОРШЕНЬ
36 ПОДШИПНИК ШПИНДЕЛЯ
37 ШАЙБА
38 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
39 ВИНТ
40 ПОДШИПНИК
41 HOUSING BEARING
42 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
43 ВОЙЛОК
44 ПРУЖИНА
45 ПЛАСТИНА
46 ШАЙБА
47 ШЕСТЕРНЯ
48 ФЛАНЕЦ
49 ВНУТРЕННИЙ ВАЛ
50 СЕПАРАТОР ПОДШИПНИКА
51 ПРОСТАВКА
52 ПОДШИПНИК
53 ШАЙБА
54 ШЕСТЕРНЯ
55 ВИНТ
56 ОПОРНАЯ ПЛИТА ПОДШИПНИКА
57 ПОДШИПНИК
58 ВИНТ
59 ПОДШИПНИК
60 ОПОРНАЯ ПЛИТА ПОДШИПНИКА
63 ПОДШИПНИК
64 ВТУЛКА ПОДШИПНИКА
65 ВИНТ
66 НАПРАВЛЯЮЩАЯ
67 СТАТОР В СБОРЕ
68 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
69 КОЖУХ ДВИГАТЕЛЯ
70 BRUSH PAIR 230V
71 ЩЁТКОДЕРЖАТЕЛЬ
72 ВИНТ
73 ПРОВОД
74 ВЫВОДНОЙ ПРОВОД
75 ВЫВОДНОЙ ПРОВОД
77 КАТУШКА ИНДУКТИВНОСТИ
79 КОНДЕНСАТОР
80 ВЫКЛЮЧАТЕЛЬ
81 КРЫШКА РУЧКИ
82 ВИНТ
83 ЗАЖИМ ШНУРА ПИТАНИЯ
84 КОМПЛЕКТ ПРОВОДОВ
85 ЧЕХОЛ ШНУРА ПИТАНИЯ
86 ФЛАНЕЦ
87 ВИНТ
88 ВИНТ
89 ОПОРНАЯ ПОДУШКА
90 ГАЙКА
91 ГАЙКА
92 РУКОЯТКА
93 ОГРАНИЧИТЕЛЬ ГЛУБИНЫ
94 ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
95 ВИНТ
300 КОРПУС РЕДУКТОРА В СБОРЕ
301 КНОПКА В СБОРЕ
302 ШПИНДЕЛЬ В СБОРЕ
303 ВНУТРЕННИЙ ВАЛ В СБОРЕ
304 ЯКОРЬ В СБОРЕ
305 РУЧКА БОКОВАЯ В СБОРЕ
800 КОНСИСТЕНТНАЯ СМАЗКА 10 г.
801 КОНСИСТЕНТНАЯ СМАЗКА
846 НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
861 KIT BOX
