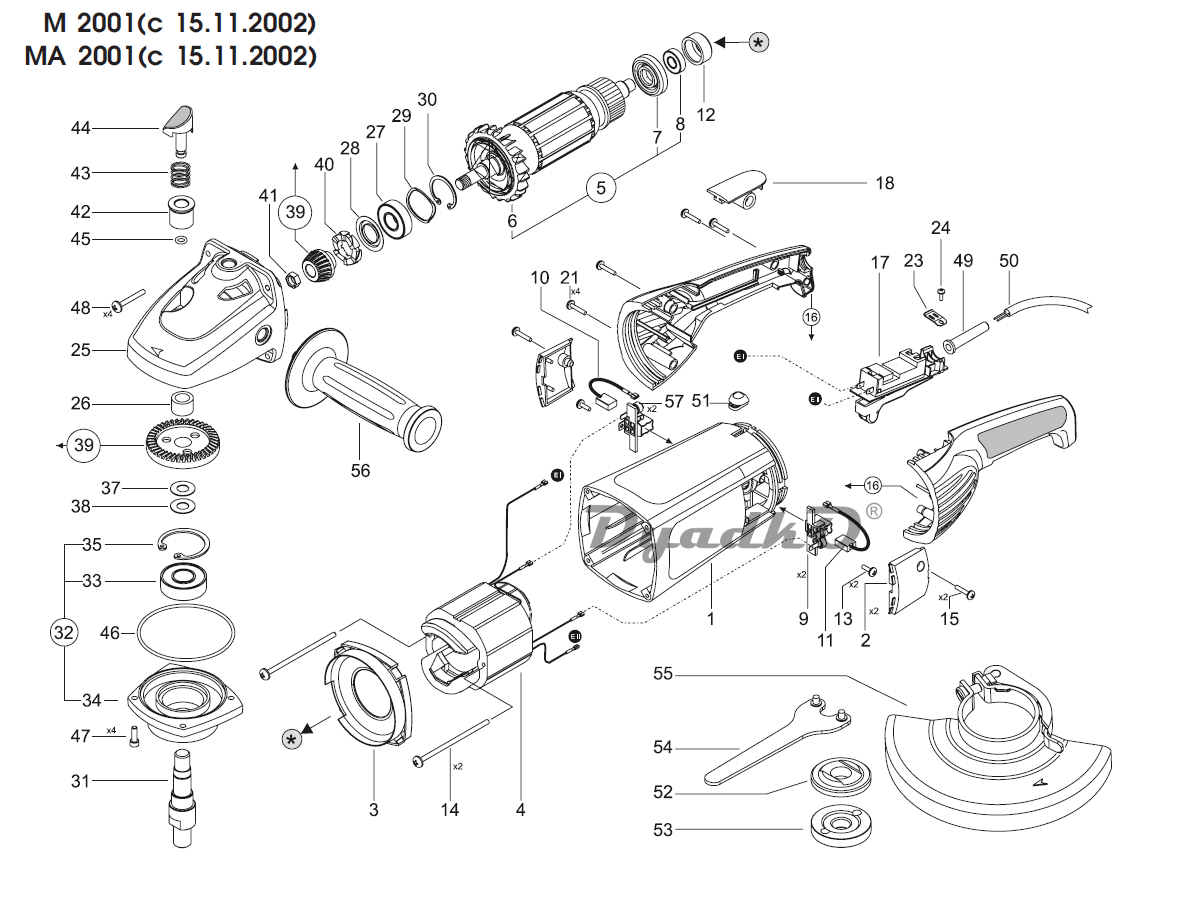

Схема SPARKY M 2001 (170862) (с 15.11.2002)

1 Тело
2 Крышка щеткодержателя
3 Диффузор
4 Статор в сборе
5 Ротор в сборе
6 Вентилятор
7 Шайба защитная
8 Подшипник 6082ZP63LDS18
9 Щеткодержатель в сборе
9***** Щеткодержатель в сборе
10 Щетка
10* Щетка
11 Щетка с контактором
11* Щетка с контактором
12 Втулка резиновая
13 Винт К 4x9.5
14 Винт 3,9X74
15 Винт 4x13
16 Пара рукояток
17 Выключатель PS 16 Е00
18 Крышка
21 Винт К 4x18
23 Скоба сетевого шнура
24 Винт К 4x9.5
25 Корпус редуктора в сборе
26 Подшипник НК 1212
27 Подшипник 6202 2RSL Р63 LDS18SpA
27*** Подшипник 6202 2RSL Р63 LDS18SpA
28 Кольцо
29 Шайба пружинная
30 Кольцо фиксирующее А35
30**** Кольцо фиксирующее А35-1D
31 Шпиндель
32 Гнездо подшипника
33 Подшипник 6203-2RS
34 Гнездо подшипника
35 Кольцо фиксирующее А 40
35**** Кольцо фиксирующее А40-1D
36 Шайба регулирующая
37 Шайба регулирующая
38 Шайба регулирующая
39 Зубчатая пара [1]
39 Зубчатая пара [2]
40 Шайба маслоотражающая
41 Гайка
42 Втулка
42** Втулка
43 Пружина
44 Фиксатор шпинделя
45 Кольцо 6Х2В
46 Кольцо 80Х2В
47 Винт М5х16
48 BhhtK5x25(D10)
49 Втулка сетевого шнура
50 Шнур сетевой
51 Прокладка
52 Шайба упорная
53 Гайка затягивающая
54 Ключ специальный 240
55 Кожух защитный 180Е [1]
55 Кожух защитный 230Е [2]
56 Рукоятка
57 Планка
57***** Пружина спиральная
201 Инструкция по эксплуатации
202 Упаковка индивидуальная
204 Консистентная смазка 8 -1Л0 kg
Примечание:
*- с 01.10.2004; **-с 08.08.2006; ***-с 01.02.2007; ****-с 01.02.2008; *****-с 01.02.2009
[1] - только для М2001 с 15.11.2002; [2] - только для МА2001 с 15.11.2002
