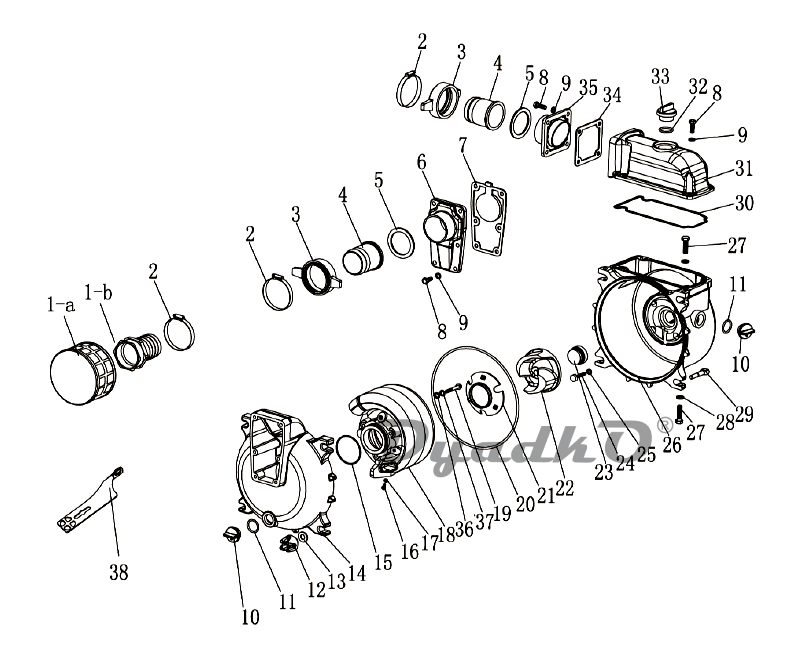

Схема DDE PTR 80 K Помпа

1-a Фильтр заборный аналог 011097803 KTH-80X
1-b Штуцер фильтра заборного
2 Зажим шланга хомут (940407090 KTH-80X)
3 Гайка штуцера (мелкая резьба) аналог 039030102200
4 Штуцер металл 3 \" (011030105 KTH-80X)аналог 039030102100
5 Кольцо уплотнительное аналог 039090101200
6 Фланецвсасывающий аналог 011157302 KTH-80H
7 Клапан обратный аналог 011569201 KTH-80X
8 Болт М10х30
9 Шайба пружинная 10
10 Пробка 1\" сливная
11 Кольцо уплотнительное пробки 1\"
12 Гайка барашек корпуса помпы аналог 011559001 KTH-80X
13 Шайба ф14
14 Крышка корпуса
15 Кольцо уплотнительное аналог 011567601 KTH-80X
16 Болт М6х16
17 Шайба пружинная 6
18 Диффузор (улитка) аналог 011555902 KTH-80X
19 Болт М8х35
20 Кольцо уплотнительное аналог 011557901 KTH-80X
21 Крышка крыльчатки
22 Крыльчатка помпы аналог 011555803 KTH-80X
23 Сальники (пара) аналог 011567802 KTH-80X
24 Болт М8х55
25 Шайба алюминиевая
26 Корпус помпы
27 Болт М12х45
28 Шайба пружинная 12
29 Болт зажима корпуса помпы аналог 011558001 KTH-80X
30 Прокладка крышки верхней аналог 011554801 KTH-80X
31 Фланец DDE PTR80H нагнетательный
32 Кольцо уплотнительное 1 1/4\" пробки
33 Пробка DDE PTR80H/PTR100H 1 1/4 \" заливная
34 Прокладка фланца выпускного аналог 011058402 KTH-80X
35 Фланец подающий аналог 011583801 KTH-80X
36 Шайба 8
37 Шайба пружинная 8
38 Ключ специальный для гаек зажима корпуса помпы унив.
