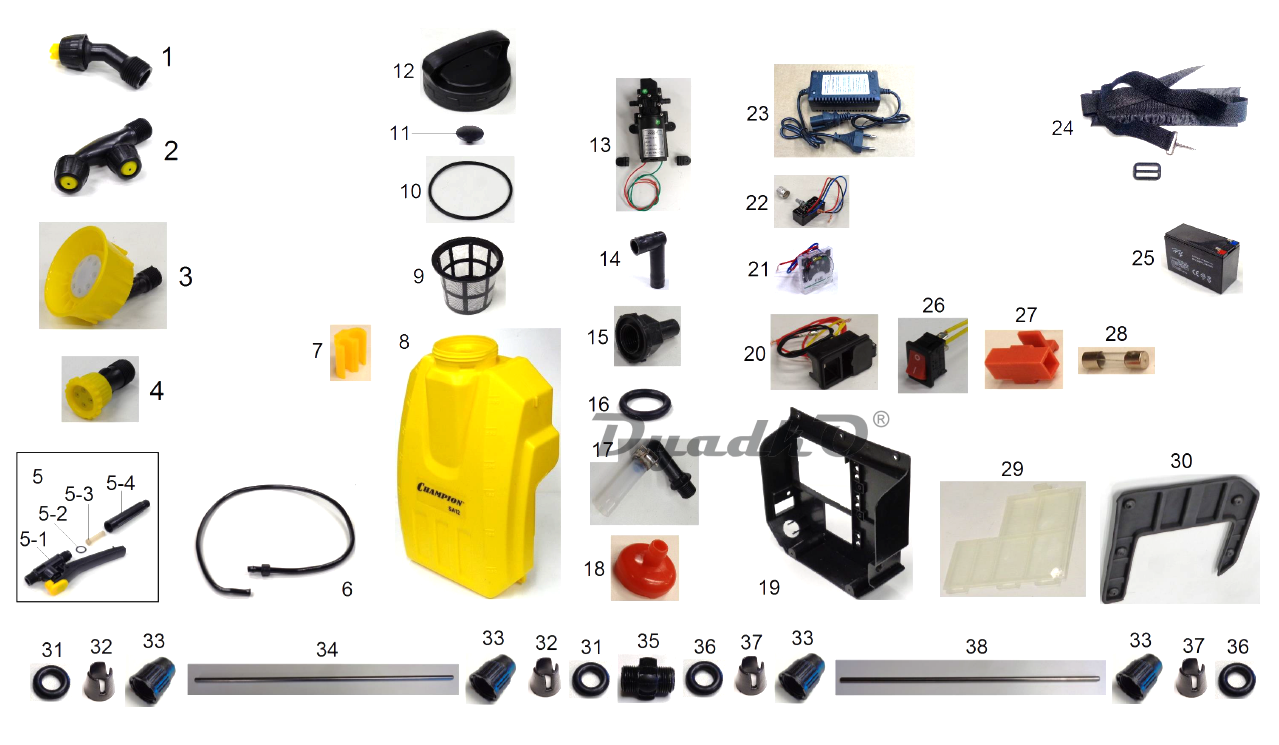

Схема CHAMPION (IGP) SA12

1 Форсунка №1 SA12/SA16
2 Форсунка №2 SA12/SA16
3 Форсунка №3 SA12/SA16
4 Форсунка №4 SA12/SA16
5 Рукоятка управления в сборе SA12/SA16
5-1 Рукоятка управления SA12/SA16
5-2 Кольцо уплотнительное SA12/SA16
5-3 Фильтр грубой очистки SA12/SA16
5-4 Штуцер рукоятки SA12/SA16
6 Шланг SA12/SA16
7 Держатель трубки на бак SA16
8 Бак SA12
9 Фильтр заливной горловины бака SA12
10 Кольцо уплотнительное крышки бака SA12
11 Клапан крышки бака SA12/SA16
12 Крышка бака SA12
13 Электронасос SA12
14 Всасывающее колено SA12/SA16
15 Штуцер SA12/SA16
16 Кольцо уплотнительное 15x3.5 SA12/SA16
17 Колено в сборе SA12
18 Фильтр заборника бака SA12
19 Корпус опрыскивателя SA12
20 Корпус выключателя SA12
21 Вольтметр SA12/SA16
22 Регулятор давления SA12/SA16
23 Устройство зарядное SA12/SA16
24 Ремень SA12
25 Аккумулятор SA12/SA16 (12V/8Ah)
26 Выключатель SA12
27 Держатель предохранителя SA12
28 Предохранитель SA12
29 Крышка аккумуляторного отсека SA12
30 Накладка SA12
31 Кольцо 8.5x3 трубки SA12/SA16
32 Втулка трубки SA12/SA16 (внутр. D 10 мм)
33 Гайка трубки SA12/SA16
34 Трубка нерж. сталь 400x9.5 SA12/SA16
35 Соединитель трубки SA12/SA16
36 Кольцо 7.5x3.5 трубки SA12/SA16
37 Втулка трубки SA12/SA16 (внутр. D 8 мм)
38 Трубка нерж. сталь 400x8 SA12/SA16
