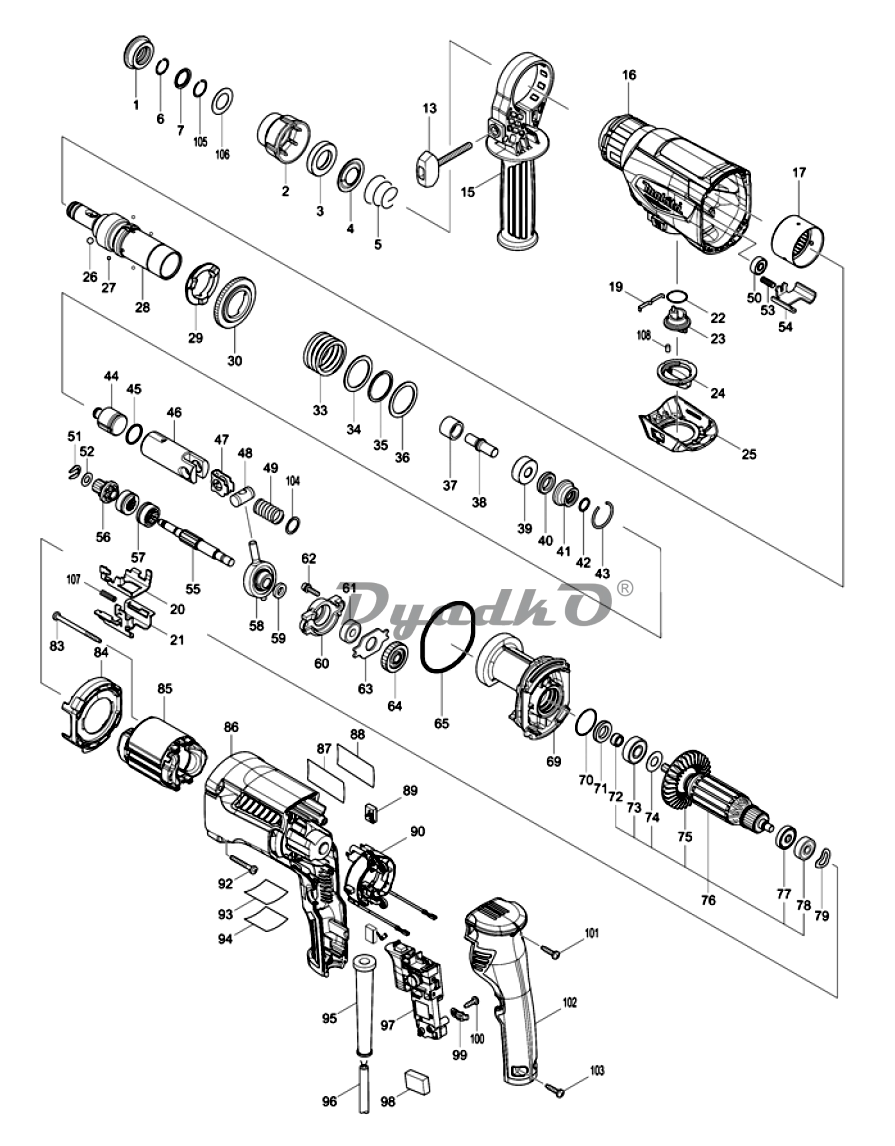

Схема MAKITA M 8701

1 Резиновый наконечник 35
2 CHUCK COVER
3 Kольцо 21
4 Направляющая шайба
5 Конич. компресс. пружина 21-29
6 Кольцевая пружина 14
7 WASHER 16
13 Винт M6x52
15 Боковая ручка 34 для MT870
16 GEAR HOUSING COMPLETE
17 NEEDLE BEARING COMPLETE
19 LEAF SPRING
20 CHANGE PLATE B
21 CHANGE PLATE A
22 О-кольцо 17 резин. для HR2450
23 CHANGE LEVER
24 CHANGE LEVER CAP
25 CHANGE LEVER COVER
26 Стальной шарик 7.0
27 Стальной шарик 3
28 TOOL HOLDER COMPLETE
29 DRIVING FLANGE
30 SPUR GEAR 51
33 COMPRESSION SPRING 31
34 Плоская шайба 30
35 Стопорная шайба 30
36 Плоская шайба 30
37 Bтулка 9A
38 Боек A для модели HR2610
39 Kольцо 10A
40 Опора 12 HR2600
41 О-Кольцо
42 О-кольцо 9 резиновое HR2450/
43 Кольцевая пружина
44 Ударник
45 О-кольцо 17.5 резиновое
46 Цилиндр поршня к HR2610
47 Направляющая пластина
48 Шарнир поршня к HR2440/HR2450/
49 Компрессионная пружина 10
50 Подшипник 606ZZ
51 Стопорное кольцо U-6
52 Плоская шайба 7
53 Компрессионная пружина 4
54 LOCK PLATE
55 CAM SHAFT
56 SPUR GEAR 10
57 CLUTCH CAM
58 Подшипник качения 10
59 Kольцо 8
60 Корпус подшипника
61 Подшипник 608Z
62 Болт внутр.шестигран. M4X16
63 Фиксатор подшипника
64 Косозубая шестерня 27 к MT870
65 0 кольцо 63
69 Внутренний корпус
70 О-кольцо 26 резиновое
71 Сальник 12
72 В т у л к а 8
73 BALL BEARING 6000ZZ
74 Плоская шайба 10 для HR2430/
75 Крыльчатка 60 для HR2020
76 ARMATURE ASS’Y 240V INC. 72-75,77,78
77 Изоляционная шайба для JR180D/
78 Подшипник 627ZZ
79 Волновая шайба 15 для HR2230/
83 Самонарезающийся винт 4X60
84 Защита статора
85 Статор
86 Корпус двигателя МТ870
87 М8701 NAME PLATE
88 CLEAR LABEL
89 Угольные щетки 459 GA4530
90 Щеткодержатель к МТ870
92 Самонарезающий винт 4X30
93 М8701 SERIAL NO. LABEL
94 CLEAR LABEL
95 Усилитель кабеля 10 к HR2450/
96 POWER SUPPLY CORD 1.0-2-4.0
096-1 Кабель резиновый 1.0-2-4.0
97 Выключатель для модели МТ870
98 Конденсатор для 6413/МТ953
99 Держатель кабеля для МТ870
100 Самонарезающий винт 4X14
101 Самонарезающий винт 4x18
102 Крышка рукоятки
103 Самонарезающий винт 4x18
104 Плоская шайба 14
105 Кольцевая пружина
106 Плоская шайба 17 к 8412D/
107 COMPRESSION SPRING 5
108 Резиновая шпилькаб
С10 Фетровая прокладка
C10 Сальник 25
C10 Сальник 9 для HR2810
А01 Ограничитель уровня глубины
С10 SLIDE LATCH
С20 MAKITA MT LOGO LABEL
А02А PLASTIC CARRYING CASE
А03А M8701 PLASTIC CASE LABEL
