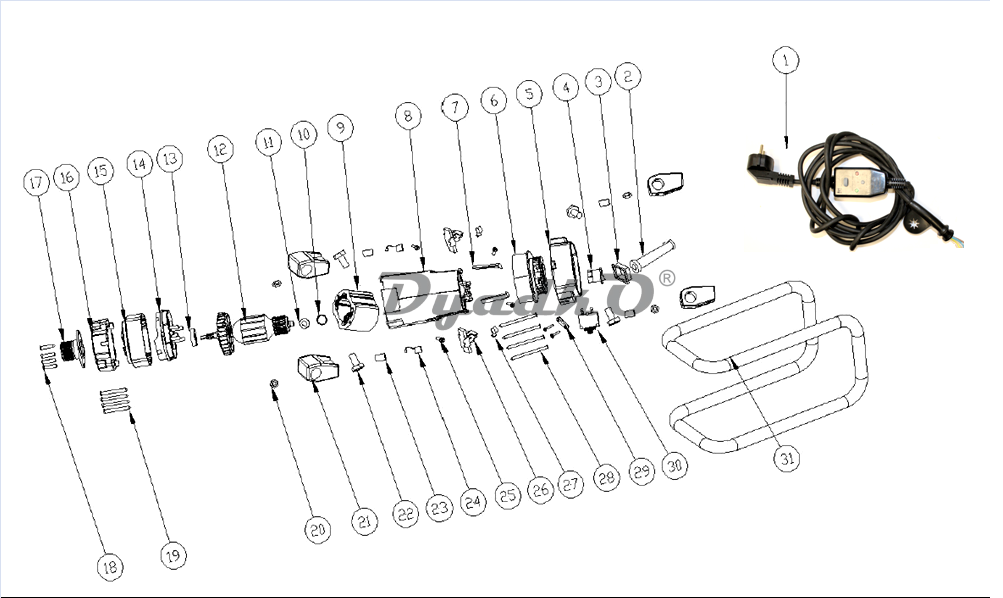

Схема ELITECH ВЭ 2050

1 ZID-UL-200B-1 Электрокабель питания с УЗО 2018
2 ZID-UL-200B-2 Наконечник электрокабеля
3 ZID-UL-200B-3 Колпачок защитный выключателя
4 ZID-UL-200B-4 Выключатель
5 ZID-UL-200B-5 Крышка корпуса задняя
6 ZID-UL-200B-6 Крышка двигателя задняя
7 ZID-UL-200B-7 Крышка щеткодержателя
8 ZID-UL-200B-8 Корпус
9 ZID-UL-200B-9 Статор
10 ZID-UL-200B-10 Втулка подшипника
11 ZID-UL-200B-11 5001.002000 Подшипник 608RS 608
12 ZID-UL-200B-12 Ротор
13 ZID-UL-200B-13 5001.001201 Подшипник 6202
14 ZID-UL-200B-14 Дефлектор
15 ZID-UL-200B-15 Крышка двигателя передняя
16 ZID-UL-200B-16 Крышка корпуса передняя
17 КоннекторHEX8-42x1,5 выпуск 2017 и ранее
17 ZID-UL-200B-17 Коннектор HEX8-42x2,0 модификация 2018
18 ZID-UL-200B-18 Винт M5*23
19 ZID-UL-200B-19 Винт M5*65
20 ZID-UL-200B-20 Гайка
21 ZID-UL-200B-21 Опора
22 ZID-UL-200B-22 Винт M8*30
23 ZID-UL-200B-23 Втулка
24 ZID-UL-200B-24 Щетка угольная
25 ZID-UL-200B-25 Винт M4*18
26 ZID-UL-200B-26 Щеткодержатель
27 ZID-UL-200B-27 Пружина
28 ZID-UL-200B-28 Винт M5*85
29 ZID-UL-200B-29 Фиксатор электрокабеля
30 ZID-UL-200B-30 Предохранитель 10A
31 ZID-UL-200B-31 Рама
Электрокабель питания выпуск 2017 и ранее
