13HD90AN603 (2015)

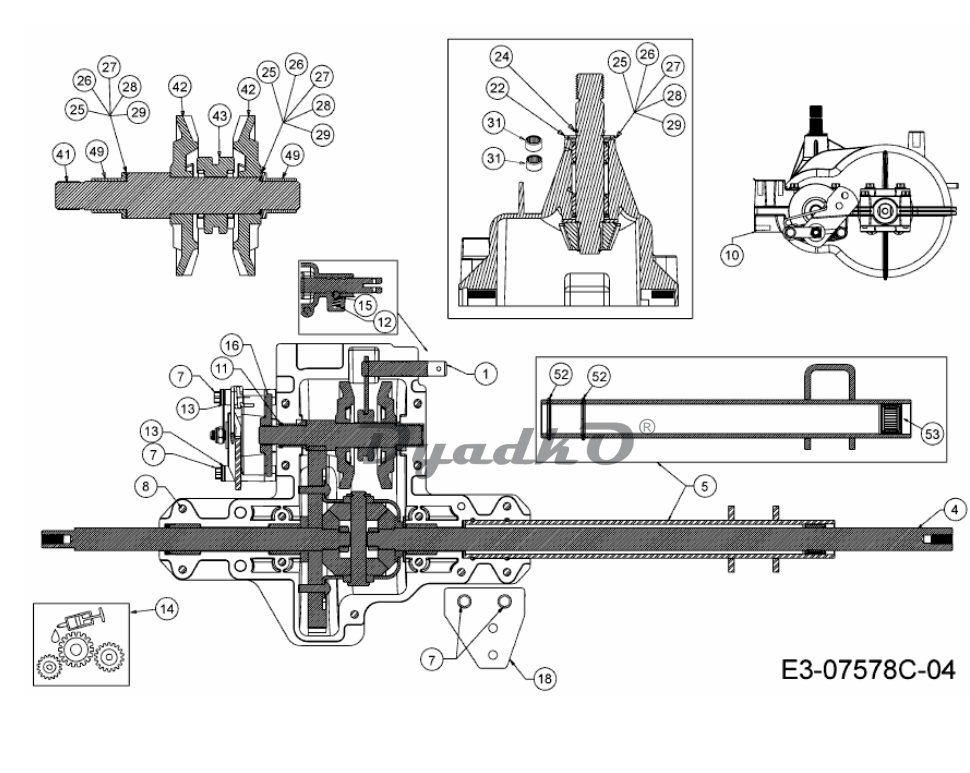

Схема CUB CADET 13HD90AN603 (2015) Gearbox 618-04331A
1
SHF ASM:DETENT FINISH: 911-0011
4
нет описания
5
TUBE ASM:ORING & BRG MIT O-RING u.NADELLAGER
7
SCR:TT:1/4-20:2.38:HXINDWSH FINISH:MTD SPEC-100016 TYPE 1
8
SCREW:TT:1/4-20:1.625:HXINDWSH FINISH:MTD SPEC-701-01002
10
HSG:LWR FINISH:WIE GEGOSSEN
11
SEAL:.625 .812X.094 FINISH:
12
COMPRESSION SPRING FINISH: PHOS & OIL 932-0863
13
WASHER:FLAT:.281 x.500 x.063 FINISH:701-01000
14
GEAR BOX GREASE (400G CAN) +Li12 HYDROXYSTEARAT
15
BALL:DETENT:.250 DIA FINISH: SIEHE ZG.
16
BRAKE DISC FINISH:ÖL UND FETTFREI
18
BRKT:MT:HITCH FINISH:BLAU CHROMATIEREN *
22
RING:E-TYPE:.750 FINISH:PHOS & OIL/916-0231
24
Circlip FINISH:ZINC PHOSPHATE
25
WASH:SHIM:.625x1.000x.030:HD ZINC SIEHE ZG.
26
WASH:SHIM:.634x1.000x.040:HD MTD STD 701-01001 936-0337
27
WASHER:SHIM:.630x1.000x.020:HD FINISH:SIEHE ZG.
28
WASHER:FL:.632X1.000X.035:HD FINISH:ZINC SIEHE ZG.
29
WASHER:SHIM:.632x1.000x.025:HD FINISH:SIEHE ZG. 936-0495
31
BEARING-NEEDLE:.625X.813X.495 FINISH:SIEHE ZG. 941-0335
41
SHF:DRV:LH BRAKE FINISH:SIEHE ZG.
42
GEAR:BEVEL:42T FINISH:ÖL GEDIPPT
43
COLR:CLU FINISH:SIEHE ZG.
49
FLANGE BEARING FINISH:SIEHE ZG. 941-0336
52
O-RING:1.174 ID X .103 THK FINISH:NONE
53
BRG:NDL:.7500 X 1.000 X .68
