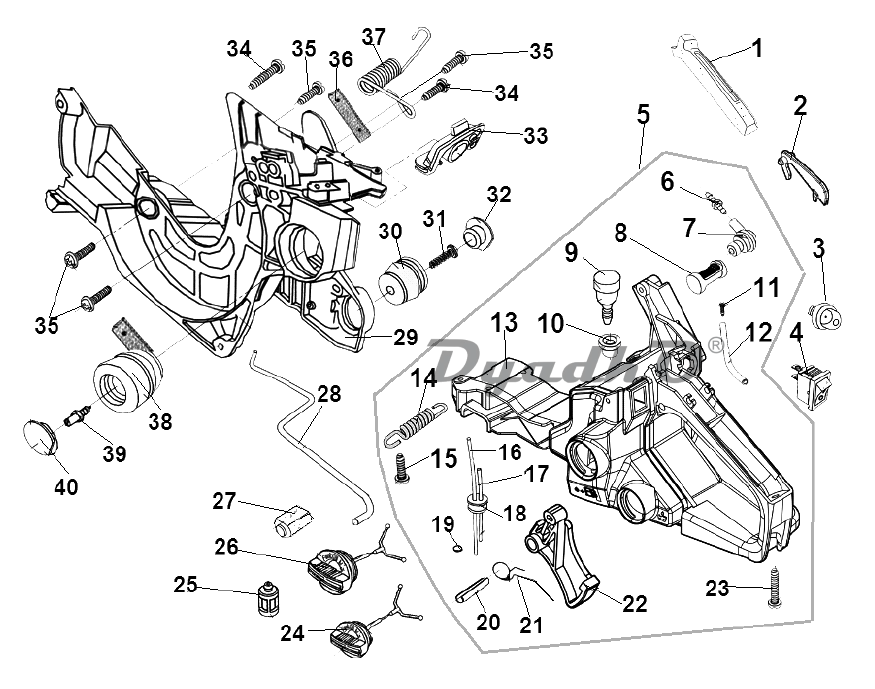

Схема CHAMPION (IGP) 237 Ручка-топливный бак

1 Накладка задней рукоятки
2 Предохранитель курка газа
3 Праймер
4 Выключатель зажигания
5 Бак топливный комплект
6 Переходник масляного шланга
7 Угловой соединитель
8 Масляный фильтр
9 Сапун топливного бака
10 Уплотнение сапуна
11 Винт 5х16
12 Шланг сапуна масляного бака
13 Бак топливный (поставляется только комплект)
14 Амортизатор передний нижний
15 Винт 4,8х14
16 Шланг топливный
17 Шланг праймера
18 Уплотнение шлангов
19 Хомут шланга
20 Штифт курка газа 5х25
21 Пружина курка газа
22 Курок газа
23 Винт 5х25
24 Пробка масляного бака
25 Фильтр топливный
26 Пробка топливного бака
27 Амортизатор бака
28 Тяга газа
29 Корпус
30 Амортизатор правый нижний
31 Болт 5х16
32 Заглушка амортизатора
33 Уплотнение тяги газа
34 Винт 5х16
35 Винт 5х14
36 Ограничитель амортизатора
37 Амортизатор верхний правый
38 Амортизатор верхний левый
39 Болт крепления амортизатора
40 Заглушка амортизатора
