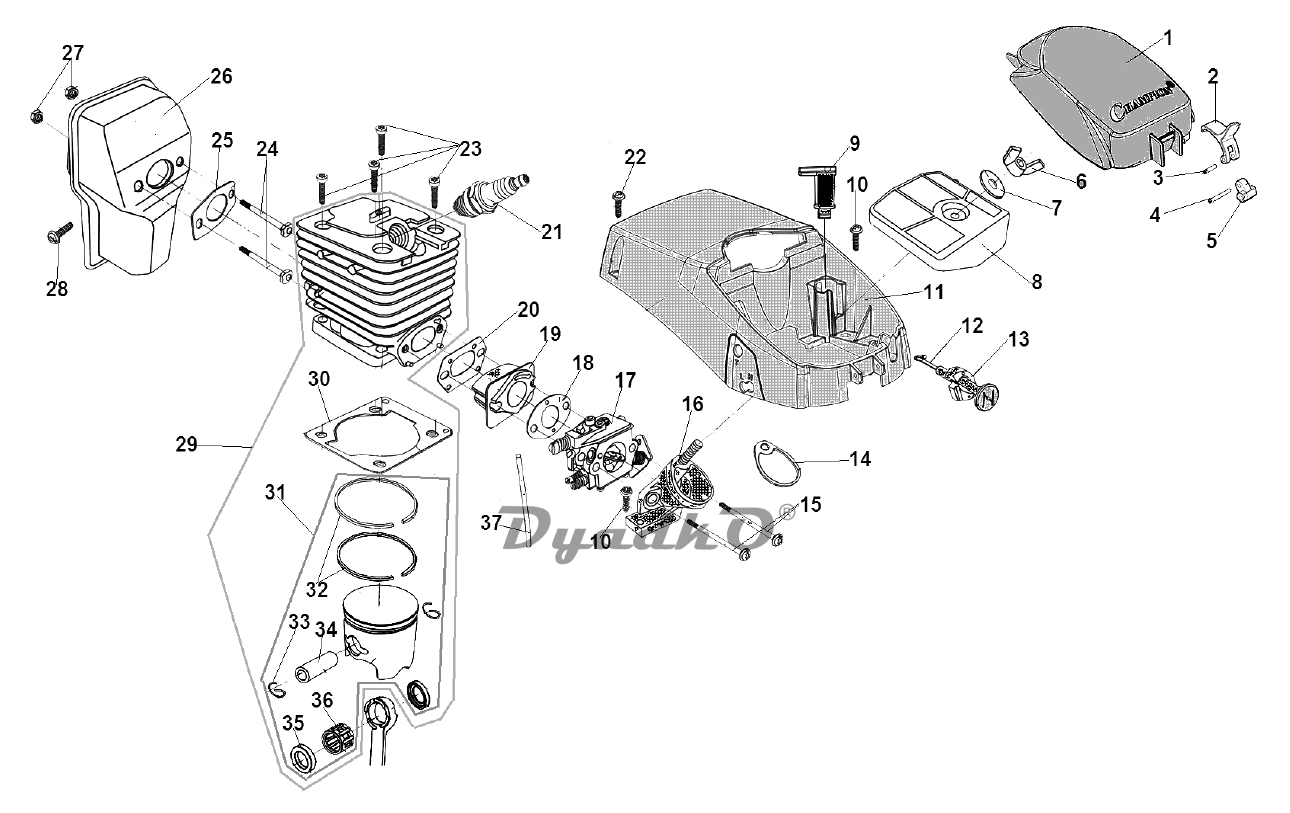

Схема CHAMPION (IGP) 237 ЦПГ, Карбюратор, Воздушный фильтр
1
Крышка воздушного фильтра
2
Защелка крышки, верхняя часть
3
Штифт 3х14
4
Штифт 3х24
5
Защелка крышки, нижняя часть
6
Гайка крепления фильтра
7
Прокладка гайки
8
Фильтр воздушный
9
Заслонка зима-лето
10
Винт 5х16
11
Крышка цилиндра
12
Рычаг воздушной заслонки
13
Уплотнение рычага
14
Уплотнительное кольцо фильтра
15
Болт М5х70
16
Опора фильтра
17
Карбюратор
18
Прокладка под карбюратор
19
Теплоизолятор
20
Прокладка под теплоизолятор
21
Свеча зажигания
22
Винт 5х19
23
Болт М5х20
24
Болт М5х60
25
Прокладка глушителя
26
Глушитель
27
Гайка м5
28
Болт М5х10
29
Поршневая группа комплект
30
Прокладка цилиндра
31
Поршень комплект
32
Поршневое кольцо
33
Стопорное кольцо
34
Палец поршня
35
Шайба пальца
36
Подшипник пальца
37
Шланг праймера
