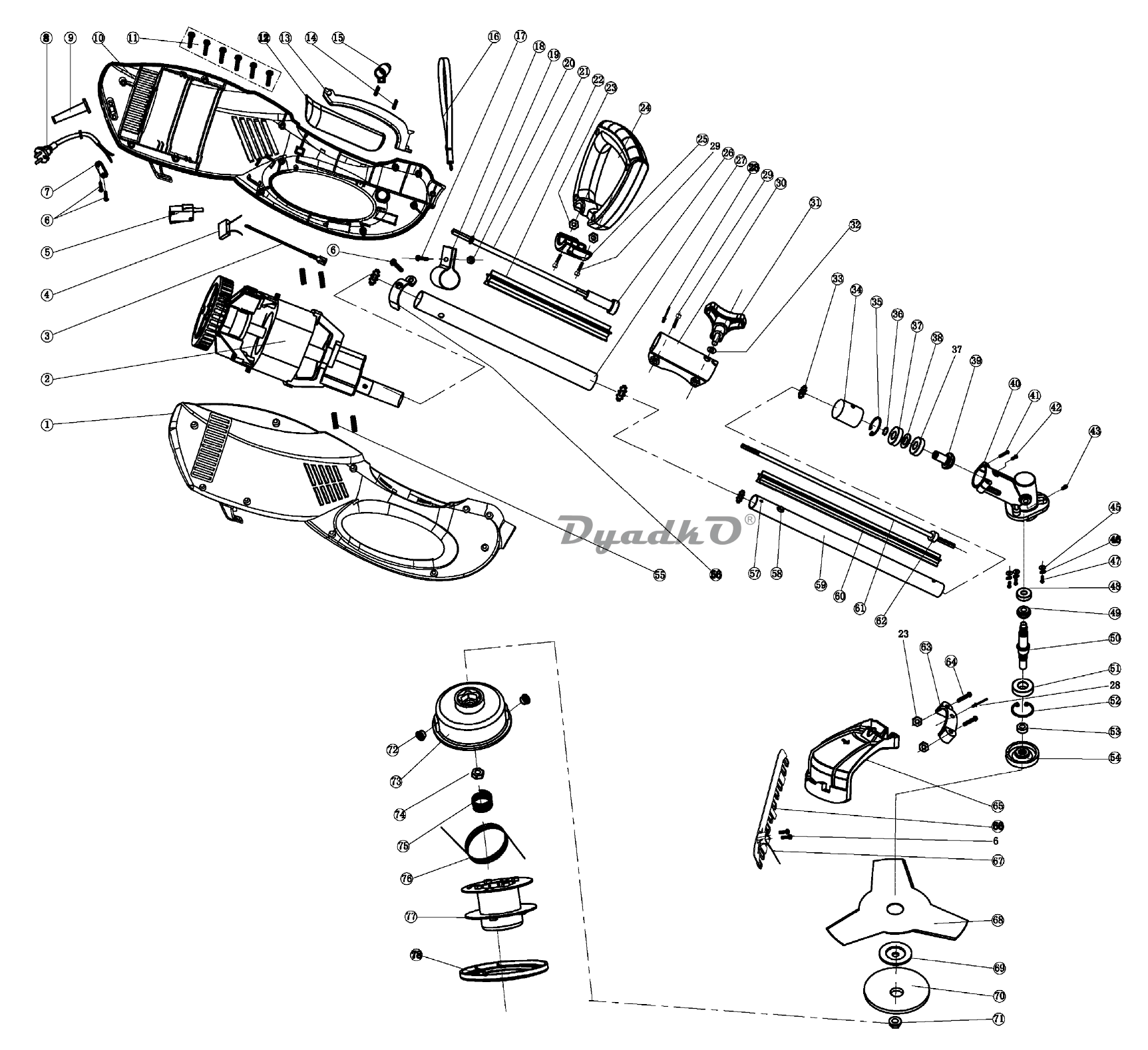

Схема PATRIOT ЕТ 1401 (250305401)

1 Корпус правая часть
2 Электромотор
3 Провод
4 Конденсатор 0.22 uf
5 Микровыключатель
6, 65-67 Кожух защитный в сборе
6 Саморез ST4х14
7 Фиксатор кабеля
8 Кабель сетевой с вилкой
9 Уплотнение кабеля
10 Корпус левая часть
11 Саморез ST4х18
12 Накладка ручки
13 Кнопка выключатель (клавиша)
14 Пружина
15 Кнопка разблокировки
16 Ремень плечевой
17 Винт ST5х12
18 Крепление плечевого ремня
19 Зубчатое кольцо Ф6
19,
21-22, 26-33
 Штанга верхняя в сборе
20 Гайка М5
21 Вал верхней штанги 577мм
22 Внутренняя втулка верхней штанги
23 Гайка М6
23-25, 29 Передняя ручка в сборе
24 Передняя ручка
25 Прижимная планка ручки
26 Соединительная втулка валов
27 Верхняя штанга (труба) 590мм
28,
33,57- 63 		Штанга нижняя в сборе
28 Заклепка
29 Винт М6х15
30 Муфта соединительная (корпус)
31 Барашек муфты соединительной
32 Шайба Ф6
33 Стопорное кольцо штанги
34 Втулка редуктора
35 Стопорное кольцо Ф22
36 Стопорное кольцо Ф10
37 Подшипник 6900Z
38 Шайба
39 Шестерня коническая ведущая (большая)
40 Корпус редуктора
40-54,69-7 1 Редуктор в сборе
41 Винт М5х30
42 Болт М5х12
43 Болт М8х10
44 Юбка редуктора
45 Шайба Ф5
46 Гровер Ф5
47 Винт М5х12
48 Подшипник 629Z
49 Шестерня коническая ведомая (малая)
50 Выходной вал
51 Подшипник 6201Z
52 Стопорное кольцо Ф32
53 Втулка вала редуктора
54 Шайба фланцевая верхняя
55 Резиновое уплотнение
56 Фиксатор штанги
57 Кнопка фиксатора
58 Заклепка
59 Нижняя штанга (труба) 810мм
60 Внутренняя втулка нижней штанги
61 Вал нижней штанги 832мм
62 Втулка вала 1
63 Крепление кожуха
64 Винт М6х20
65 Кожух защитный
66 Юбка защитного кожуха
67 Нож подрезки лески
68 Нож
69 Шайба прижимная нижняя
70 Пыльник
71 Гайка крепления ножа М10
72 Вставка выпуска лески
73 Корпус триммерной катушки
74 Специальная гайка
75 Пружина 1
76 Леска
77 Катушка
78 Крышка триммерной катушки
