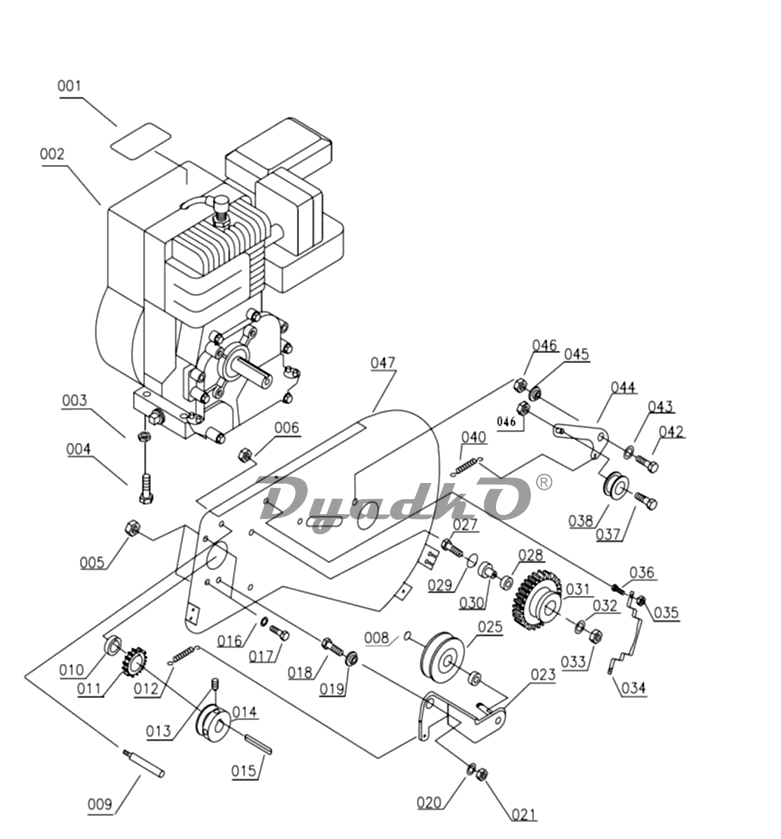

Схема ELITECH КБ 60Н Трансмиссия

1 Наклейка информационная
2 Двигатель Elitech 168
2 Двигатель в сборе (170F)
3 Гайка
4 Болт М8*45
5 Гайка щитка КБ60, КБ71 0400.091200 болт ролика натяжения (винт кб 71)
6 0400.090800 Гайка М8
8 Кольцо стопорное 8мм
9 Винт
10 Шайба 12мм
11 Шестерня
12 Пружина
13 Винт
14 Шкив ведущий
15 Шпонка 47*50
16 Шайба 8мм
17 Болт М8х25
18 Болт М8х20
19 Втулка рычага сцепления
20 Шайба
21 Гайка
23 Кронштейн ролика
24 Втулка М13*18*10.5
25 Ролик сцепления
27 Болт М8*40
28 Подшипник 6003 2RS
29 Кольцо стопорное
30 Втулка 23мм
31 Ролик-шестерня ведомый
32 Шайба М8.5*20*4
33 0400.091000 Гайка М8
34 Скоба
35 0400.090800 0400.091000 0400.091900 0400.130800, Гайка М8
36 Болт ролика натяжения КБ60, винт КБ71 0400.109400 (болт щитка КБ60) 0400.091300 (Ролик натяжения КБ60)
37 Гайка М8*35
38 Ролик прижимной 2, КБ71 0400.091100 (Болт, КБ60)
40 Пружина
42 Болт рычага натяжения М8*25
43 0400.091600 Шайба 8.5*25*1.5
44 Рычаг ролика натяжного
45 0400.091800 Втулка
46 0400.090800 0400.091000 0400.091900 0400.130800, Гайка М8
47 Задняя крышка двигателя
