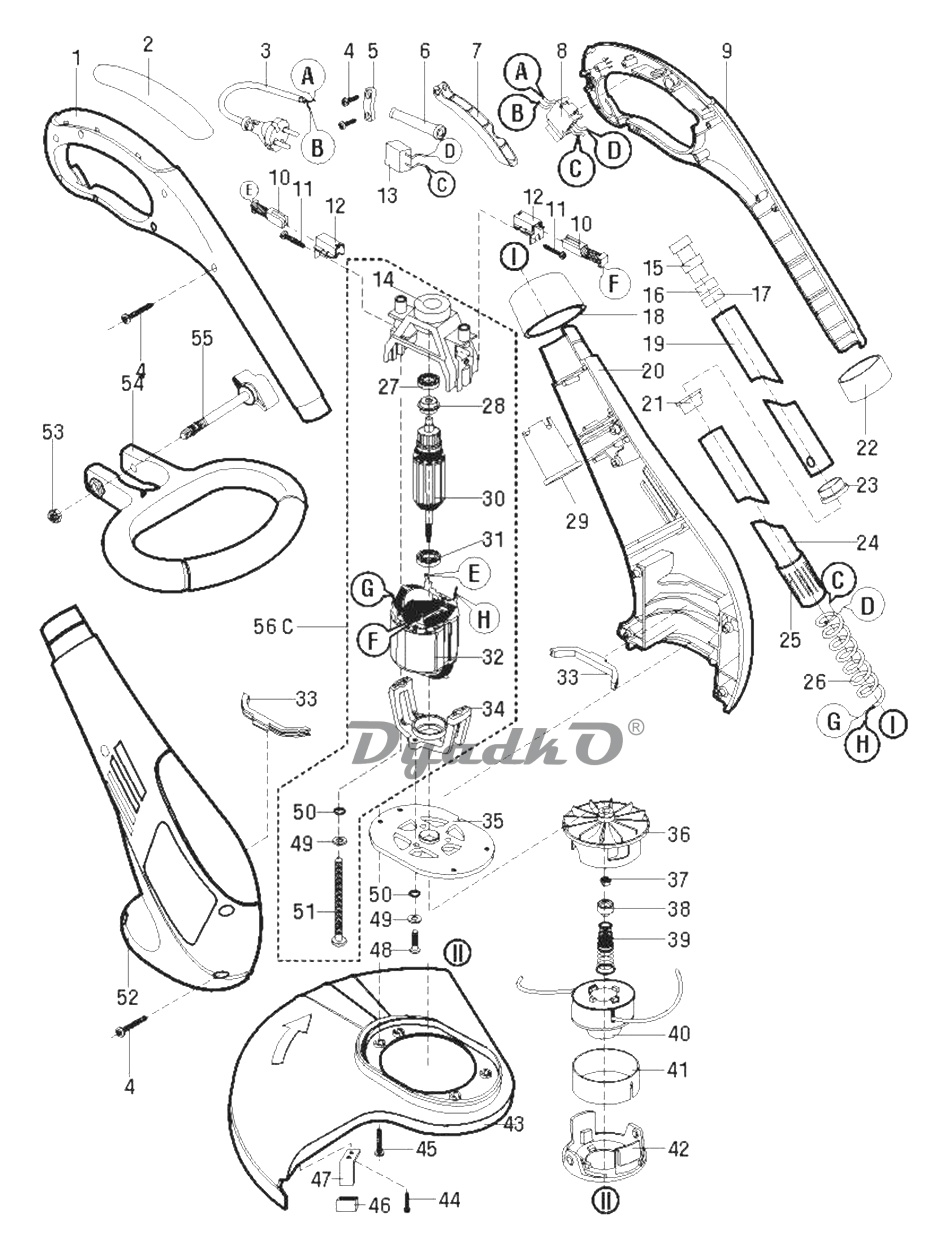

Схема URAGAN GTG-320

1 Правая часть верхнего корпуса
2 Накладка пластиковая
3 Шнур сетевой \"URAGAN\" Rubber 2x0,75mm² 0,5m
4 Саморез 4x18 T20
5 Прижим
6 Воротник шнура
7 Кнопка выключателя
8 Выключатель FA4-12/2 12(8)A 250VAC 5E4
9 Левая часть верхнего корпуса
10 Щётка угольная
11 Саморез 3x10 PH1
12 Щёткодержатель
13 Конденсатор 0,33мкФ
14 Крышка двигателя задняя
15 Трубка-муфта пластиковая
16 Шайба разрезная верхняя
17 Шайба разрезная нижняя
18 Крышка круглая нижней части корпуса
19 Трубка металлическая внутренняя
20 Нижняя левая часть корпуса
21 Втулка стопорная верхняя
22 Крышка-муфта металлическая
23 Втулка стопорная нижняя
24 Трубка металлическая внешняя
25 Трубка пластиковая
26 Провод электрический
27 Подшипник шариковый 626-2RS (19х6х6)
28 Втулка стопорная
29 Трубка вентиляционная
30 Ротор D38 h25
31 Подшипник шариковый 627-2RS (22х7х7)
32 Статор
33 Прокладка пластиковая
34 Крышка двигателя передняя
35 Фланец двигателя внешний пластиковый
36 Основа катушки с крыльчаткой
37 Гайка М5
38 Крышка гайки упорной
39 Пружина h52 D13
40 Катушка с леской
41 Фиксатор лески
42 Крышка держателя катушки
43 Кожух лески режущей
44 Саморез 4x12 T20
45 Саморез 4x20 T20
46 Колпачок защитный
47 Нож лески
48 Винт М4х14 PH2
49 Шайба D4
50 Шайба-гровер D4
51 Винт М4х42 PH2
52 Правая часть нижнего корпуса
53 Гайка М6
54 Ручка боковая
55 Винт барашек М6
56-C Двигатель в сборе
Удлинитель
Модуль соединительный
Модуль соединительный
