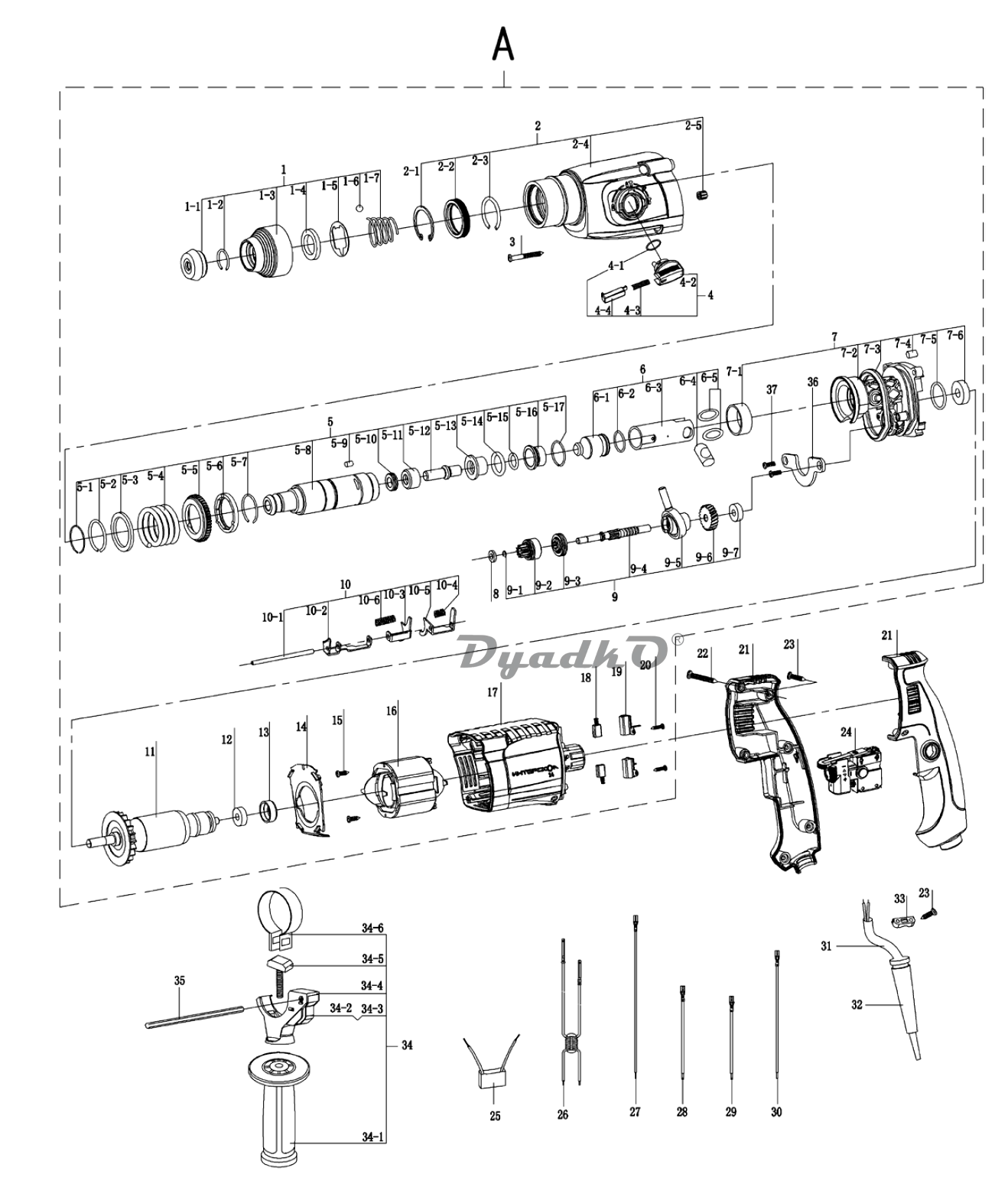

Схема ИНТЕРСКОЛ П-24/650ЭР П-24/650ЭР (458.хххххх) 2017

1-7 Пружина
1 Муфта в сборе
1-1 Колпачок защитный
1-2 Кольцо пружинное В19х2
1-3 Втулка нажимная
1-4 Шайба 21x31x4
1-5 Шайба специальная
1-6 Шарик Ø7,14
2-5 Подшипник роликовый HK0608 (6х10х8)
2 Корпус редуктора в сборе
2-1 Кольцо пружинное Ø40
2-2 Манжета
2-3 Кольцо запорное
2-4 Корпус редуктора
3 Винт ST4.2x32
4-3 Пружина
4 Переключатель режимов в сборе
4-1 Кольцо уплотнительное
4-2 Ручка переключателя
4-4 Кнопка
5-12 Проммасса
5 Ствол с ударным механизмом в сборе
5-1 Кольцо запорное
5-2 Кольцо запорное Ø33х2,5
5-3 Кольцо
5-4 Пружина
5-5 Колесо зубчатое
5-6 Втулка кулачковая
5-7 Кольцо запорное 31х1,6
5-8 Букса со стволом в сборе
5-9 Ролик игольчатый 2,5х11,8
5-10 Манжета 10х18х5
5-11 Втулка 10х20х11,5
5-13 Корпус ловителя
5-14 Амортизатор
5-15 Ловитель бойка
5-16 Крышка ловителя
5-17 Кольцо запорное Ø27,5х1,5
6-4 Палец Ø12х19
6-5 Кольцо ограничительное Ø12х17х1,2
6 Поршень в сборе
6-1 Боёк
6-2 Кольцо уплотнительное Ø21х3
6-3 Поршень
7-5 Кольцо уплотнительное
7 Промщит в сборе
7-1 Подшипник скольжения
7-2 Промщит
7-3 Кольцо уплотнительное
7-4 Сальник
7-6 Подшипник шариковый (с шайбой) 609RS (9х24х7) специсполнение
8 Шайба
9 Подшипник качающийся в сборе
9-1 Кольцо запорное
9-2 Шестерня
9-3 Втулка шлицевая
9-4 Вал шлицевой
9-5 Подшипник качающийся
9-7 Подшипник шариковый 627 (7х22х7)
9-6 Колесо зубчатое
10-5 Скоба переключателя
10 Механизм переключения в сборе
10-1 Ось переключения режимов
10-2 Скоба 1
10-3 Скоба 2
10-4 Пружина
10-6 Пружина
11 Якорь с вентилятором Ø35×42 mm
12 Подшипник шариковый 607Z (7х19х6)
13 Втулка демпфирующая
14 Диафрагма
15 Винт 4х16
16 Статор Ø58×42 mm
17 Корпус двигателя
18 Щетка электрическая 5×8×15
19 Щеткодержатель
20 Винт 3х10
21 Ручка задняя в сборе
22 Винт 4,2х30
23 Винт 3,9х16
24 Выключатель Chang Long 8(6)A 250V~ 5E4
25 Конденсатор TNS-2 0,33μF K X2 40/085/21/C 250V~
26 Дроссель
27 Провод электрический
28 Провод электрический
29 Провод электрический
30 Провод электрический
31 Шнур питания с вилкой HO7RN-F 2х1мм² , L=4м
32 Трубка защитная шнура
33 Планка фиксации кабеля
34-5 Винт специальный М8
34 Ручка боковая в сборе
34-1 Ручка
34-2 Кнопка
34-3 Пружина кнопки
34-4 Держатель
34-6 Хомут
35 Ограничитель глубины бурения
36 Скоба
37 Винт М4х10
A Двигатель с редуктором в корпусе в сборе
