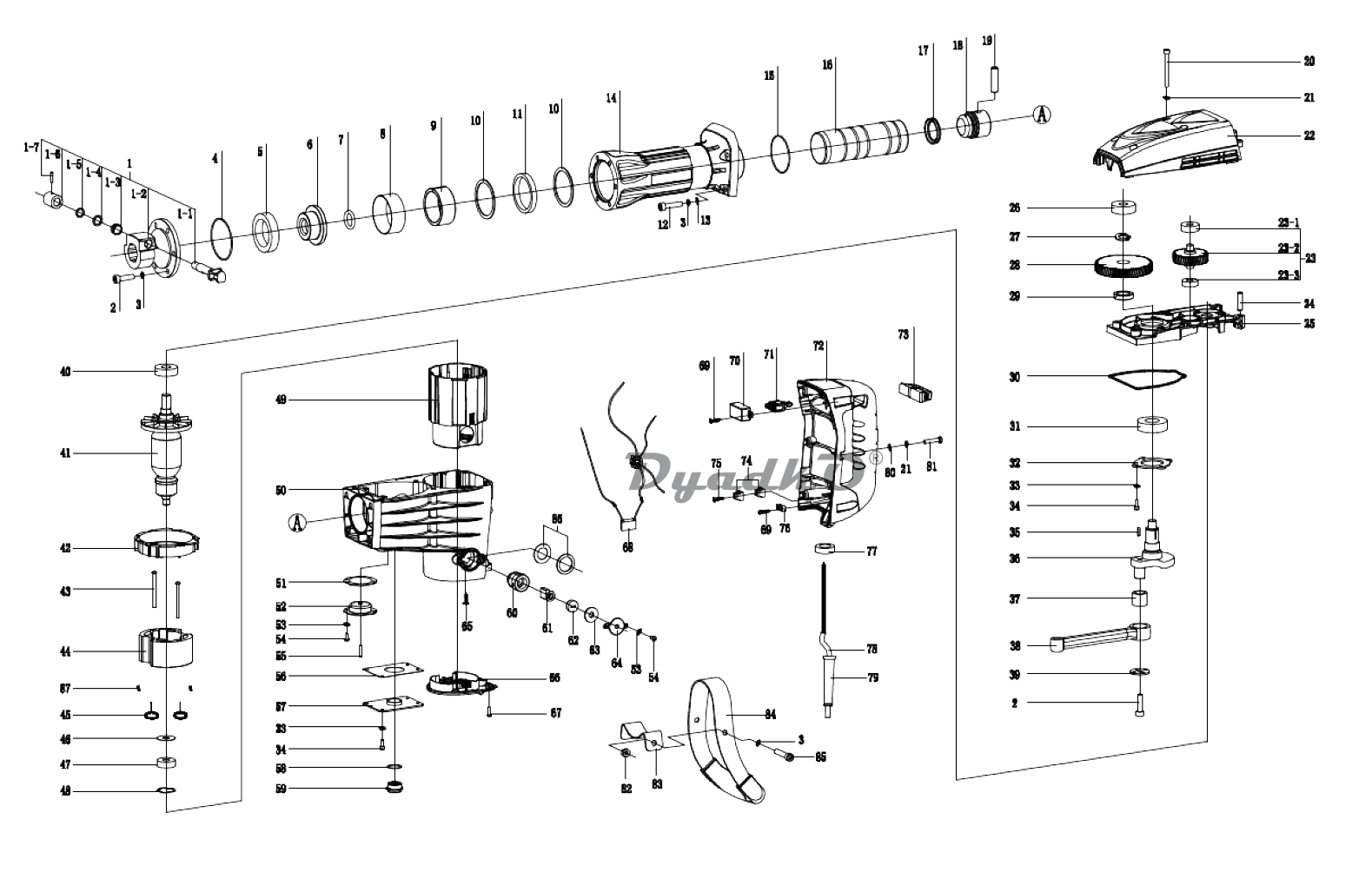

Схема ИНТЕРСКОЛ М-25/1500В М-25/1500В (530.хххххх)
1
Букса в сборе
1-1
Ось
1-2
Втулка
1-3
Крышка
1-4
Пружина цилиндрическая
1-5
Шайба Ф12
1-6
Втулка
1-7
Фиксатор Φ4×18
2
Винт M8х30
3
Шайба пружинная Ø8
4
Кольцо резиновое
5
Кольцо противоударное
6
Втулка
7
Кольцо уплотнительное
8
Кольцо стопорное
9
Втулка
10
Прокладки
11
Кольцо противоударное
12
Винт М8х34
13
Шайба Ф8
14
Корпус
15
Кольцо уплотнительное
16
Цилиндр
17
Кольцо уплотнительное
18
Поршень
19
Палец
20
Винт М6х50
21
Шайба пружинная Ø6
22
Крышка коробки передач
23
Вал-шестерня в сборе
23-1
Подшипник шариковый 6201-ZZ (12х32х10)
23-2
Вал-шестерня
23-3
Подшипник 6001 6001
24
Штифт
25
Крышка средняя
26
Подшипник 6302 6302
27
Шайба Ф22
28
Кольцо стопорное
29
Прокладки набор
30
Прокладка уплотнительная
31
Подшипник 6205 6205
32
Фланец крепления
33
Шайба пружинная Ø5
34
Винт М5х12
35
Шпoнка сегментная 4х6,5х16
36
Кривошип
37
Подшипник ZC-NK1820-TS ZC-NK1820-TS
38
Шатун
39
Прокладка вала
40
Подшипник 6203 6203
41
Якорь с вентилятором
42
Дефлектор
43
Винт ST4. 8 x 63
44
Статор
45
Пружина медная
46
Шайба
47
Подшипник шариковый 6201-ZZ (12х32х10)
48
Шайба волнистая
49
Корпус мотора
50
Корпус редуктора
51
Прокладка бумажная
52
Крышка картера
53
Шайба пружинная Ø4
54
Винт M4×10
55
Сальник
56
Прокладка уплотнительная
57
Крышка
58
Кольцо резиновое
59
Пробка
60
Втулка щетки
61
Щетка электрическая
62
Колпачок щеткодержателя
63
Прокладка уплотнительная
64
Крышка
65
Винт М5х10
66
Крышка корпуса нижняя
67
Винт М4х14
68
Конденсатор NS-2; 0,33mF; 250V/275V X2
69
Винт 4х16
70
Корпус выключателя
71
Выключатель FB3-8/2F 10(10)A 250VAC~ 5E4
72
Корпус с ручкой
73
Кнопка переключателя
74
Колодка клеммная 4хМ3
75
Винт ST2. 9 x 25
76
Планка фиксации кабеля
77
Кольцо магнитное
78
Шнур питания с вилкой
79
Втулка защитная шнура
80
Шайба Ф6
81
Винт М6х25
82
Гайка M8
83
Скоба
84
Рукоятка
85
Винт М8х16
86
Шайба изоляции
87
Контакт медный
