ДУ-13/750ЭР

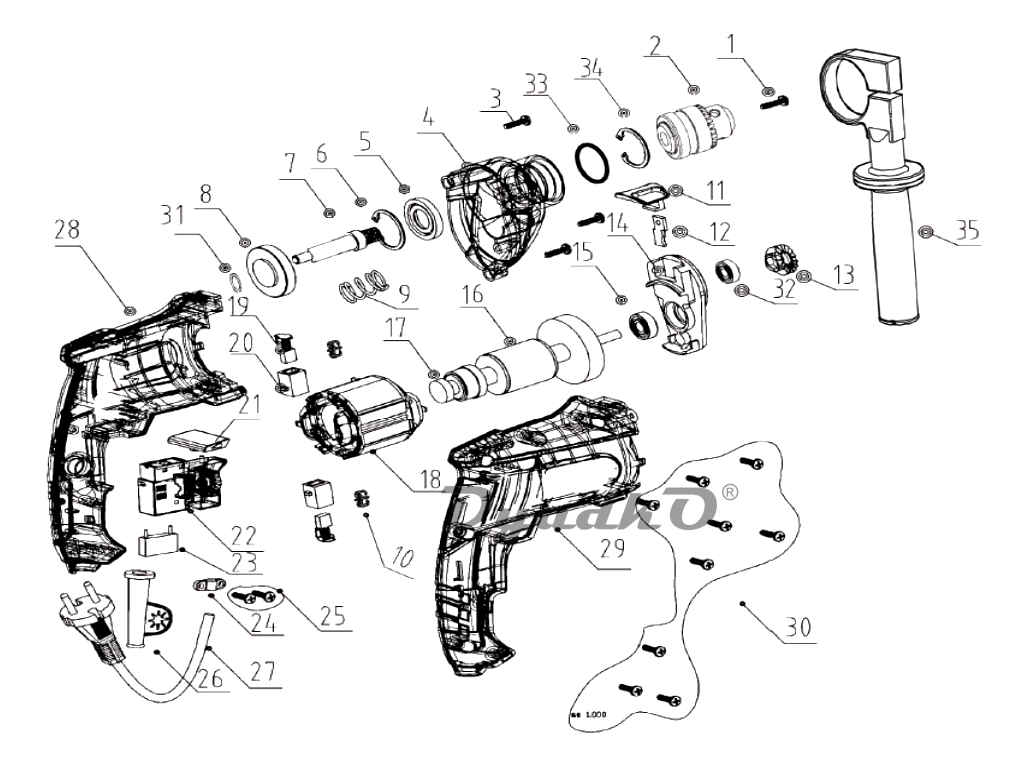

Схема ИНТЕРСКОЛ ДУ-13/750ЭР ДУ-13/750ЭР (546.хххххх) 2019
1
Винт M6Lx25
2
Патрон 13 с ключом 13mm
3
Винт ST4x25
4
Корпус редуктора ZL104
5
Подшипник 6201RS
6
Кольцо стопорное Ø12
7
Шпиндель M12.5
8
Колесо зубчатое 41T,40CR
9
Пружина Ø10x12mm
10
Катушка индуктивности Ø10x3.
11
Переключатель режимов PA6-GF 30
12
Рычаг переключателя ste el
13
Втулка трещотки Ø24x16T
14
Щит промежуточный ZL104
15
Подшипник 608
16
Якорь Φ35*35H
17
Подшипник 607Z (7х19х6)
18
Статор Φ58.5*35 H
19
Щетка электрическая 9*14
20
Щеткодержатель 13.5*13.5*19
21
Переключатель реверса PA6- GF30
22
Выключатель FA2-2/1BEK 6(6)A 250V -5E4
23
Конденсатор 0.22UFK x 2
24
Планка прижимная 6-GF30
25
Винт самонарезной T4 x 14
26
Втулка ввода кабеля VC
27
Шнур питания с вилкой H05V V-F2*0.75mm2
28
Корпус-накладка левая PA6 0
29
Корпус-накладка правая PA6- GF30
30
Винт самонарезной T4 x 14
31
Прокладка шпинделя Ф12
32
Подшипник 688(8х16х5)
33
Шайба плоская Ф35
34
Кольцо стопорное А35 Ф35 (замена 13008.5703)
35
Рукоятка дополнительная
