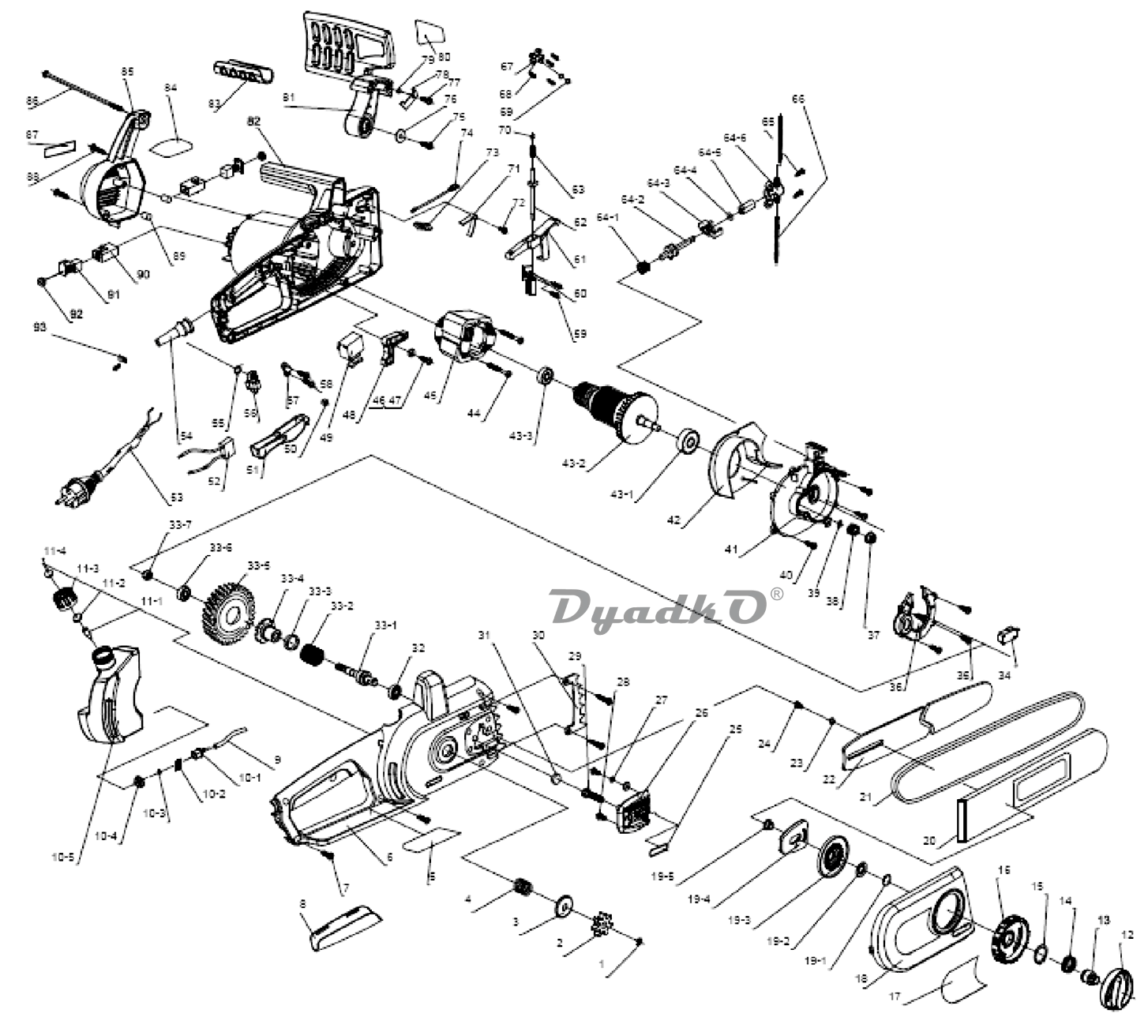

1 |
Кольцо стопорное D7 |
|
2 |
Звездочка |
|
3A |
Крышка звездочки |
|
3B |
Пыльник |
|
4 |
Пружина D11,5 D10,5 h10 |
|
5 |
Этикетка |
|
6A |
Корпус правая часть 1 модификация |
|
6B |
Корпус правая часть 2 модификация |
|
7A |
Саморез 5х19 Т20 |
|
7B |
Саморез 5х19 Т20 |
|
8A |
Накладка корпуса 1 модификация |
|
8B |
Накладка корпуса 2 модификация |
|
9A |
Трубка входная 1 модификация |
|
9B |
Трубка входная 2 модификация |
|
10-1 |
Корпус фильтра |
|
10-2 |
Фильтр поролоновый |
|
10-3 |
Кольцо фильтра |
|
10-4 |
Заглушка бачка |
|
10-5A |
Бачок масленный 1 модификация |
|
10-5B |
Бачок масленный 2 модификация |
|
11-4 |
Заглушка крышки |
|
11-1 |
Клапан воздушный |
|
11-2 |
Уплотнение |
|
11-3 |
Крышка масленного бачка |
|
11-С |
Крышка масленного бачка в сборе |
|
12 |
Ручка прижима |
|
14 |
Пружина |
|
15 |
Кольцо разжимное D18 |
|
16 |
Ручка натяжения |
|
17 |
Этикетка |
|
18A |
Крышка корпуса 1 модификация |
|
18B |
Крышка корпуса 2 модификация |
|
19-2 |
Шайба эксцентрика |
|
19-3 |
Эксцентрик |
|
19-4 |
Щит эксцентрика |
|
19-5 |
Втулка эксцентрика |
|
19-1 |
Кольцо запорное эксцентрика |
|
19-C |
Натяжитель эксцентриковый в сборе |
|
20 |
Кожух цепи 14\" |
|
21 |
Цепь 14\" |
|
22 |
Шина 14\" |
|
24 |
Винт специальный М5х13 РН2 |
|
25 |
Уплотнение резиновое |
|
26A |
Накладка металлическая 1 модификация |
|
26B |
Накладка металлическая 2 модификация |
|
28A |
Винт М4х12 РН2 в сборе |
|
28B |
Винт М4х12 РН2 в сборе |
|
29 |
Болт М8х36 |
|
30A |
Упор 1 модификация |
|
30B |
Упор 2 модификация |
|
31A |
Вставка резиновая 1 модификация |
|
31B |
Вставка резиновая 2 модификация |
|
32 |
Подшипник шариковый 6900-2RS (22х10х6) |
|
33-5 |
Шестерня |
|
33-1 |
Вал |
|
33-2 |
Пружина |
|
33-3 |
Втулка D25 D20 h4,6 |
|
33-7 |
Гайка М8 автогровер |
|
33-6B |
Подшипник шариковый 608-2RS (22х8х7) |
|
33-C |
Вал в сборе |
|
34 |
Выключатель DA7-10/1 10(10)A 250V~ 5E4 |
|
36A |
Кожух редуктора 1 модификация |
|
36B |
Кожух редуктора 2 модификация |
|
37 |
Гайка М8 |
|
38 |
Шестерня ведущая |
|
39A |
Втулка D14,8 D10 h4 |
|
39B |
Втулка D14,8 D10 h6 |
|
40A |
Саморез 4х15 Т20 |
|
40B |
Саморез 4x18 T20 |
|
41A |
Промщит 1 модификация |
|
41B |
Промщит 2 модификация |
|
42A |
Защита статора |
|
42B |
Крышка верхняя двигателя |
|
43-3А |
Подшипник шариковый 608-2RS (22х8х7) |
|
43-1А |
Подшипник шариковый 6201-2RS (32х12х10) |
|
43-2А |
Ротор 1 модификация |
|
43-1В |
Подшипник шариковый 6000-2RS (26х10х8) |
|
43-2В |
Ротор 2 модификация |
|
43-3В |
Подшипник шариковый 627-2RS (22х7х7) |
|
44А |
Саморез 4х62 Т20 в сборе |
|
44В |
Винт специальный М4х68 РН2 |
|
45А |
Статор 1 модификация |
|
45В |
Статор 2 модификация |
|
46A |
Саморез 4х14 Т20 |
|
46B |
Саморез 4х14 Т20 |
|
47 |
Шайба D11 D4 h1,5 |
|
48 |
Коромысло блокировки |
|
49 |
Выключатель FA7-10/2 10(10)A 250V~ 5E4 |
|
50 |
Ролик блокировки |
|
51A |
Клавиша выключателя 1 модификация |
|
51B |
Клавиша выключателя 2 модификация |
|
52 |
Конденсатор 0,33 мкФ |
|
53 |
Шнур сетевой Rubber 2x1,0mm² 0.5m |
|
54 |
Воротник шнура |
|
55 |
Пружина торсионная |
|
56 |
Фиксатор шнура |
|
57 |
Прижим шнура |
|
58A |
Саморез 4х12 Т20 |
|
58B |
Саморез 4х12 Т20 |
|
59A |
Саморез 4х12 РН2 |
|
59B |
Саморез 4х14 PH2 |
|
60A |
Направляющая штока 1 модификация |
|
60B |
Направляющая штока 2 модификация |
|
61 |
Рычаг блокировки |
|
62 |
Шток блокировки |
|
63 |
Пружина D10 D9 h24 |
|
64-2 |
Шток помпы |
|
64-3 |
Вставка помпы |
|
64-6 |
Корпус помпы |
|
64-С |
Помпа в сборе |
|
66A |
Трубка выходная 1 модификация |
|
66B |
Трубка выходная 2 модификация |
|
67 |
Штуцер выходной |
|
69 |
Кольцо уплотнительное |
|
70А |
Шайба D5 |
|
70В |
Шайба D6 |
|
71 |
Пружина |
|
72 |
Саморез 3х14 РН2 |
|
73А |
Вставка фиксирующая |
|
74 |
Проводник |
|
76 |
Шайба D18 D5 h1,5 |
|
81 |
Ручка блокировки |
|
82A |
Корпус левая часть 1 модификация |
|
82B |
Корпус левая часть 2 модификация |
|
83 |
Накладка рукоятки |
|
84 |
Этикетка |
|
85А |
Крышка корпуса электродвигателя 1 модификация |
|
85В |
Крышка корпуса электродвигателя 2 модификация |
|
86 |
Винт М5х166 РН2 |
|
88A |
Саморез 5х23 Т20 |
|
89А |
Вставка резиновая |
|
90А |
Щеткодержатель 1 модификация |
|
90В |
Щеткодержатель 2 модификация |
|
91 |
Щетка |
|
92А |
Крышка щеткодержателя |
|
93 |
Прижим трубки |
|
94В |
Саморез 4х18 PH2 |
|
95В |
Штуцер промежуточный |
|
96В |
Прижим штока |
|
97В |
Шайба-гровер D4 |
|
98В |
Шайба D4 |
|
99В |
Гайка М4 |
|
100B |
Прокладка D15,5 D21,5 h1 |
|
101B |
Крышка нижняя двигателя |
|
102B |
Прижим щетки |
|
103B |
Саморез 3x10 PH1 |
|
104В |
Стойка резиновая D11,5 h10 |
|
б/н |
Ротор без крыльчатки 2 модификация |
|
б/н |
Крыльчатка ротора |
|
б/н |
Ротор без крыльчатки 1 модификация |
