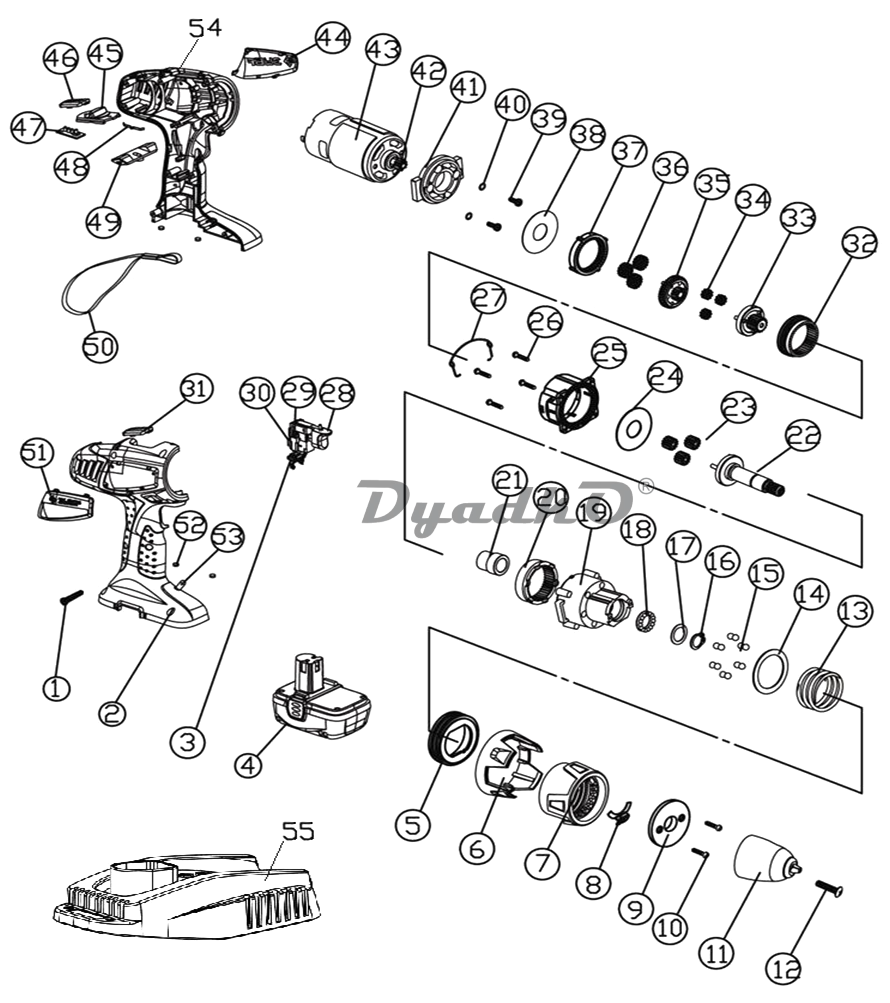

Схема ЗУБР ЗДА-12-2 КИ, ЗДА-12-2 КИН
1
Саморез 3х18 PH1
2
Корпус правая часть
3
Клемма
4
Аккумулятор в сборе 12V
5
Шайба пластиковая
6
Накладка
7
Муфта переключения момента
8
Пластина пружинная
9
Шайба-держатель пластины пружинной
10
Саморез 3х18PH1
11
Патрон быстрозажимной URAGAN 10мм(3/8-24 UNF)
12
Винт М5х20 PH2 (левый)
13
Пружина
14
Шайба
15
Шарик стальной D5
16
Кольцо разжимное D11
17
Шайба D17.5 D12.5
18
Шарик стальной D3
19
Корпус редуктора
19C
Редуктор в сборе
20
Муфта металлическая
21
Втулка корпуса редуктора
22
Шпиндель
23
Шестерня
24, 38
Шайба
25
Корпус редуктора средняя часть
26
Саморез 3x14PH1
27
Пружина переключателя скоростей
28
Выключатель EA-12/Z3 DC24V 12A
28С
Выключатель в сборе
29
Винт
30
Радиатор алюминиевый
31
Накладка индикатора батареи
32
Муфта переключения металлическая
33
Шестерня промежуточная
34
Шестерня
35
Шестерня промежуточная
36
Шестерня
37
Муфта металлическая
39
Винт М3х10 PH1
40
Шайба-гровер D3
41
Крышка редуктора задняя
42
Шестерня ведущая
43
Двигатель постоянного тока URAGAN 12V
43C
Двигатель в сборе c шестерной 12V
44
Накладка с логотипом левая
45
Переключатель скоростей
46
Заглушка индикатора батареи
47
Индикатор заряда батареи
48
Пружина
49
Переключатель направления вращения
50
Ремень капроновый
51
Накладка с логотипом правая
52
Магнитный держатель
53
Светодиод освещения
54
Корпус левая часть
55
Импульсное зарядное устройство 12-18В 2А
б/н
Диод HER605
