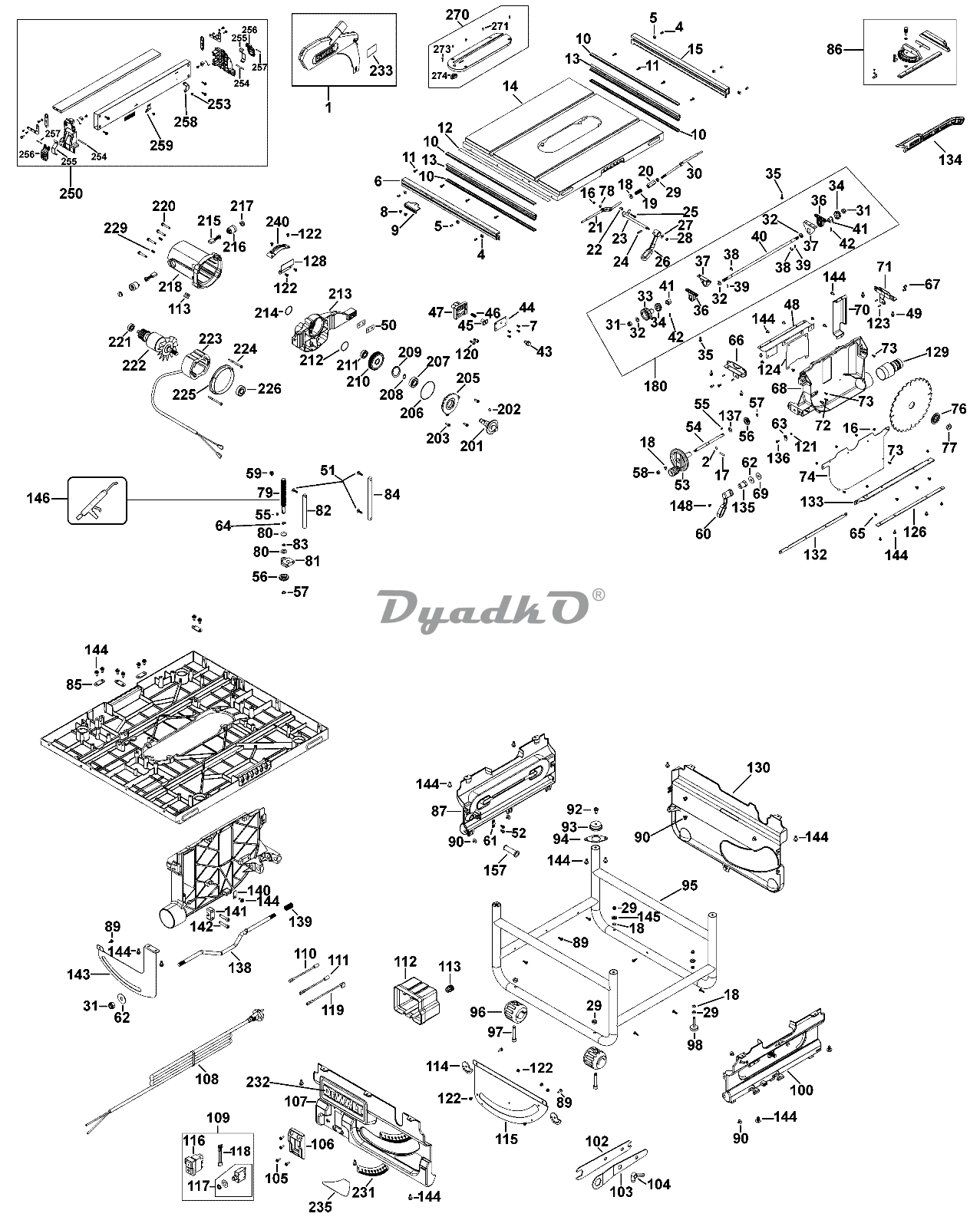

Схема DEWALT DW745 DW745 (Type 4)

1 ОГРАЖДЕНИЕ, В СБОРЕ
2 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
4 ШТИФТ
5 ГАЙКА M6
6 НАПРАВЛЯЮЩАЯ
7 ВИНТ M4 X 8
8 ВИНТ СПЕЦИАЛЬНЫЙ
9 УКАЗАТЕЛЬ
10 КОЛПАЧОК
11 ВИНТ СПЕЦИАЛЬНЫЙ M5 X 16 W/WASHER
12 ШКАЛА METRIC
13 НАПРАВЛЯЮЩАЯ
14 СТОЛ
15 НАПРАВЛЯЮЩАЯ, ЗАДНЯЯ
16 ГАЙКА M5
17 ШТИФТ 4 X 18
18 ШАЙБА M8
19 ПРУЖИНА
20 РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ
21 ВАЛ SA
22 ВТУЛКА
23 ВАЛ
24 ШТИФТ
25 ВИНТ M5 X 25
26 БЛОКИРОВКА РЫЧАГА
27 ШАЙБА M6
28 ГАЙКА M6
29 ГАЙКА M8 X 1.25
30 ВАЛ SA
31 КОНТРГАЙКА
32 ШАЙБА M10
33 РУЧКА НАПРАВЛЯЮЩЕЙ
34 ВЕДУЩАЯ ШЕСТЕРНЯ
35 ВИНТ СПЕЦИАЛЬНЫЙ M5
36 КРОНШТЕЙН
37 КОЖУХ
38 СТОПОРНОЕ КОЛЬЦО
39 ШТИФТ 4 X 16
40 СТЕРЖЕНЬ
41 ОПОРА ПОДШИПНИКА
42 ПРУЖИНА
43 ВИНТ M8 X 1.25P X 16 HEX
44 КРЫШКА
45 СТОПОРНЫЙ ШТИФТ
46 ПЛАСТИНЧАТАЯ ПРУЖИНА
47 ОСНОВА
48 ПЛАСТИНА
49 ВИНТ СПЕЦИАЛЬНЫЙ M6 WITH WASHER
50 ПРОМЕЖУТОЧНОЕ КОЛЬЦО
51 ВИНТ M5 X 2 W WASHER
52 ВИНТ M5 X 12
53 КОЛЕСО SA
54 ВАЛ
55 КЛЮЧ 4 X 4 X 8
56 КОНИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА
57 КОЛЬЦО
58 ГАЙКА M8 X 1.25P
59 ВИНТ СПЕЦИАЛЬНЫЙ M5 X 10 W WASHER
60 ФИКСИРУЮЩАЯ РУКОЯТКА
61 ЗАЖИМ ШНУРА ПИТАНИЯ
62 ГРАВЕРНАЯ ШАЙБА M10
63 ИНДИКАТОР
64 КОЛЬЦО
65 ВИНТ СПЕЦИАЛЬНЫЙ M5 X 10
66 ЦАПФА
67 ВИНТ СПЕЦИАЛЬНЫЙ
68 ЗАЩИТНЫЙ КОЖУХ
69 ПЛАСТМАССОВАЯ ШАЙБА 10.5 X 32 X 1.5
70 КОЖУХ, ЗАДНИЙ
71 КРОНШТЕЙН
72 ВИНТ СПЕЦИАЛЬНЫЙ M5
73 ВИНТ СПЕЦИАЛЬНЫЙ
74 ЗАЩИТНЫЙ КОЖУХ
76 ЗАЖИМНАЯ ШАЙБА, ВНЕШНЯЯ
77 ГАЙКА
78 ШАЙБА M5 X 1.5
79 ВИНТ
80 УПОРНАЯ ШАЙБА M10
81 БЛОК
82 ВАЛ
83 ПРУЖИННАЯ ШАЙБА
84 ВАЛ
85 ПЛАСТИНА
86 НАПРАВЛЯЮЩАЯ ДЛЯ РЕЗКИ ПОД КОСЫМ УГЛОМ
87 ПАНЕЛЬ, ЛЕВ.
89 ВИНТ M5 X 12
90 ВИНТ СПЕЦИАЛЬНЫЙ M4 X 8
92 ВИНТ
93 УПОР
94 ПЛАСТИНА
95 СЕПАРАТОР
96 НОЖКА
97 ВИНТ M8 X 45
98 НОЖКА
100 ПАНЕЛЬ, ПР.
102 СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ
103 СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ
104 БАРАШКОВАЯ ГАЙКА M10
105 ВИНТ M4 X 16
106 КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ
107 ПАНЕЛЬ, ПЕРЕДНЯЯ
108 КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) QS QS
109 ВЫКЛЮЧАТЕЛЬ SA 220 В QS
110 ВЫВОДНОЙ ПРОВОД
111 ВЫВОДНОЙ ПРОВОД
112 БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ
113 ПРОКЛАДОЧНОЕ КОЛЬЦО
114 ШАЙБА
115 ОПОРНАЯ ПЛИТА
116 ВЫКЛЮЧАТЕЛЬ 230V QS
117 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 230V QS
118 ПЕЧАТНАЯ ПЛАТА 110V - 220V QS
119 ВЫВОД SA
120 ВИНТ M6 X 16
121 ШАЙБА M6
122 ВИНТ M5 X 8
123 ШПОНКА
124 КРЫШКА
126 ПЛАСТИНА
128 КОЖУХ
129 ОТВЕРСТИЕ ДЛЯ УДАЛЕНИЯ ПЫЛИ
130 ПАНЕЛЬ, ЗАДНЯЯ
132 ПЛАСТИНА
133 КРЫШКА
134 ТОЛКАТЕЛЬ
135 КОНТРГАЙКА
136 ВИНТ M6 X 8
137 ШАЙБА M12
138 ВАЛ
139 ПРУЖИНА
140 ПЛАСТИНА
141 ПЛАСТИНА
142 ВИНТ M6
143 ЗАМОК ПЛАСТИНЫ
144 ВИНТ СПЕЦИАЛЬНЫЙ M5 X0.8 X14 W WASH
145 ГРАВЕРНАЯ ШАЙБА
146 КОНСИСТЕНТНАЯ СМАЗКА 50 Г Rheolube 380G1
148 ВИНТ M5 X 10
157 ЗАЩИТА ШНУРА ПИТАНИЯ
180 СТЕРЖЕНЬ SA
201 ОПРАВКА
202 КЛЮЧ 5 X 5 X 10
203 ВИНТ СПЕЦИАЛЬНЫЙ M5 X 16 W/WASHER
205 КРЫШКА КОРПУСА РЕДУКТОРА
206 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
207 ПОДШИПНИК 6003
208 КОЛЬЦО
209 ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
210 ШЕСТЕРНЯ 57T QS
211 ПОДШИПНИК 6001
212 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
213 КОРПУС РЕДУКТОРА EURO
214 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
215 ЩЁТКА 230В 220 - 240V QS
216 ЩЁТКОДЕРЖАТЕЛЬ
217 КОЛПАЧОК ЩЁТКИ
218 КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
220 ВИНТ СПЕЦИАЛЬНЫЙ M5 X0.8 X 35 W WASH
221 ПОДШИПНИК
222 ЯКОРЬ 220/240 В QS
223 ОБМОТКА ВОЗБУЖДЕНИЯ 220/240 В QS
224 ВИНТ
225 АМОРТИЗАТОР QS
226 ПОДШИПНИК
229 ВИНТ
231 ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ
232 ЭТИКЕТКА
233 ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА
235 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ QS QS
240 ПЛАСТИНА
250 НАПРАВЛЯЮЩАЯ SA 24.5\"
253 ВИНТ M4 X 0.7PX8
254 ШТИФТ 4 X 45
255 ПРУЖИНА
256 ЛОПАТКА
257 ШТИФТ
258 РЕМЕНЬ
259 ЗАЖИМ
270 ВСТАВКА СТОЛА
271 ВИНТ M4 X 8 SELF TAP
273 ВИНТ M4 X 16 SELF TAP
274 КУЛАЧОК
