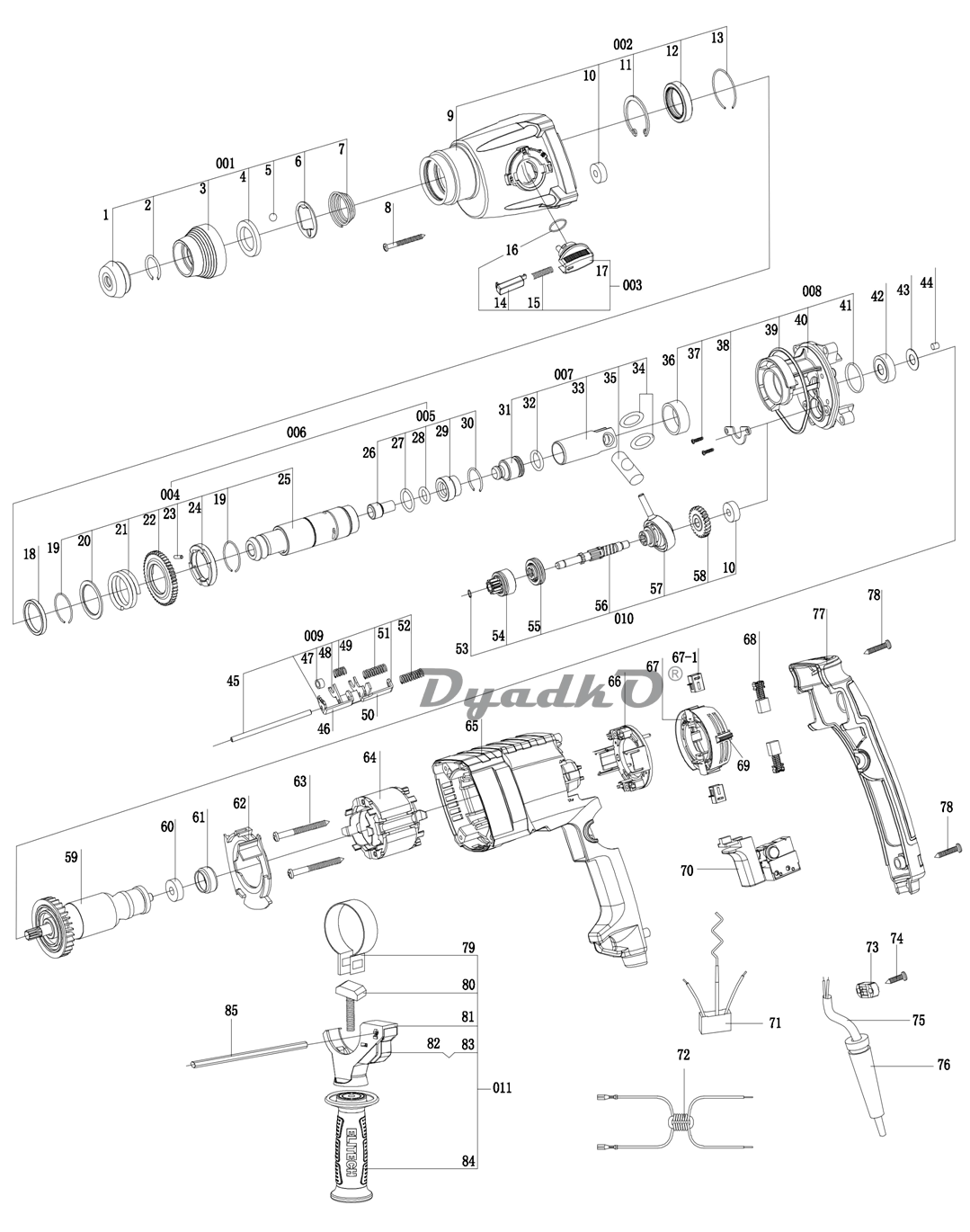

Схема ELITECH П 0519РЭ П0519РЭ

001 ZP-1901-01 Втулка защиты в сборе
1 XJ-2001-01 Защитный колпачек
2 TH-2001-01 Кольцо стопорное
002 ZP-1901-03 Корпус редуктора в сборе
3 MS-1901-01 Втулка защиты
003 ZP-1901-02 Переключатель режимов в сборе
4 MC-2001-05 Кольцо
004 ZP-1901-04 Узел в сборе
005 ZP-1901-05 Узел в сборе
5 QT-2001-01 Шарик
006 ZJ-1901-11 Цилиндр в сборе с шестернёй
6 MC-2001-04
7 TH-2001-02 Пружина
007 ZP-1901-06 Поршень в сборе
8 LD-1803-01 Шуруп
008 ZP-1901-07 Узел в сборе
009 ZJ-1901-07 Вилка переключателя в сборе
9 MS-1901-02 Корпус
10 ZC-606 Подшипник
010 ZJ-1901-05 Узел в сборе
011 ZJ-2610-01 Узел в сборе
11 TH-1901-05 Кольцо стопорное
12 XJ-1902-01 Сальник
13 TH-1901-06 Кольцо стопорное
14 MS-1803-12 Кнопка
15 TH-1803-06 Пружина
16 XJ-2407-02 Кольцо
17 MS-1901-06 Ручка
18 JG-1901-16 Кольцо
19 TH-1902-02 Кольцо стопорное
20 MC-1902-02 Кольцо
21 TH-1902-01 Пружина
22 JG-1902-21 Шестерня
23 ZC-DWX2402 Штифт
24 JG-1902-20 Диск
25 ZJ-1901-06 Ствол
26 JG-1901-04 Ударник
27 XJ-1901-01 Кольцо
28 XJ-1901-02 Кольцо
29 JG-1901-05 Обойма
30 TH-1803-01 Кольцо стопорное
31 JG-1901-03 Поршень
32 XJ-1803-03 Кольцо
33 QT-1902-08 Гильза
34 MC-1803-07 Кольцо
35 JG-1803-06 Вал
36 QT-1803-09 Втулка
37 LD-6501-05 Винт
38 MC-1901-04 Фланец
39 XJ-1803-04 Кольцо
40 ML-1901-01 Основание
41 XJ-2001-08 Кольцо
42 ZC-609-ZX 1804.073700 Подшипник
43 MC-2407-11 Шайба
44 QT-2203-01 Фетр
45 JG-1901-15 Вал
46 MC-1901-01 Рычаг
47 JG-1901-19 Втулка
48 MC-1901-02 Рычаг
49 TH-1901-01 Пружина
50 MC-1901-03 Рычаг
51 TH-1901-02 Пружина
52 TH-1901-03 Пружина
53 TH-1901-04 Кольцо
54 ZJ-1901-02 Шестерня
55 ZJ-1901-03 Диск
56 JG-1901-09 Вал
57 ZJ-1901-04 Подшипник наклонный
58 JG-1901-10 Шестерня
59 ZJ-1803-01 Ротор
60 ZC-607 1804.050500 Подшипник
61 XJ-2407-09 Защита подшипника
62 MS-1901-03 Дефлектор
63 LD-1803-02 Шуруп
64 ZJ-1803-02 Статор
65 MS-1901-04 Корпус
66 MS-1803-05 Основание
67-1 MC-1803-13 Держатель щеток
67 MS-1803-06 Держатель щеток
68 QT-1803-01 Щетки 2шт.
69 MS-1803-15 Кнопка
70 KG-11011-4（4）A-1901 Выключатель
71 ZJ-1901-10 Конденсатор
72 QT-1803-04 Дроссель
73 MS-2407-13 Фиксатор
74 LD-2202-03 Шуруп
75 DX Кабель
76 XJ-1903-10 Защита кабеля
77 MS-1901-05 Крышка
78 LD-2202-02 Шуруп
79 MC-2606-04 Фиксатор
80 LD-2001-08 Болт
81 MS-2603-09 Держатель фиксатора
82 MS-2603-11 Кнопка
83 TH-2603-01 Пружина
84 MS-2610-05 Ручка
85 JG-2001-12 Ограничитель глубины
