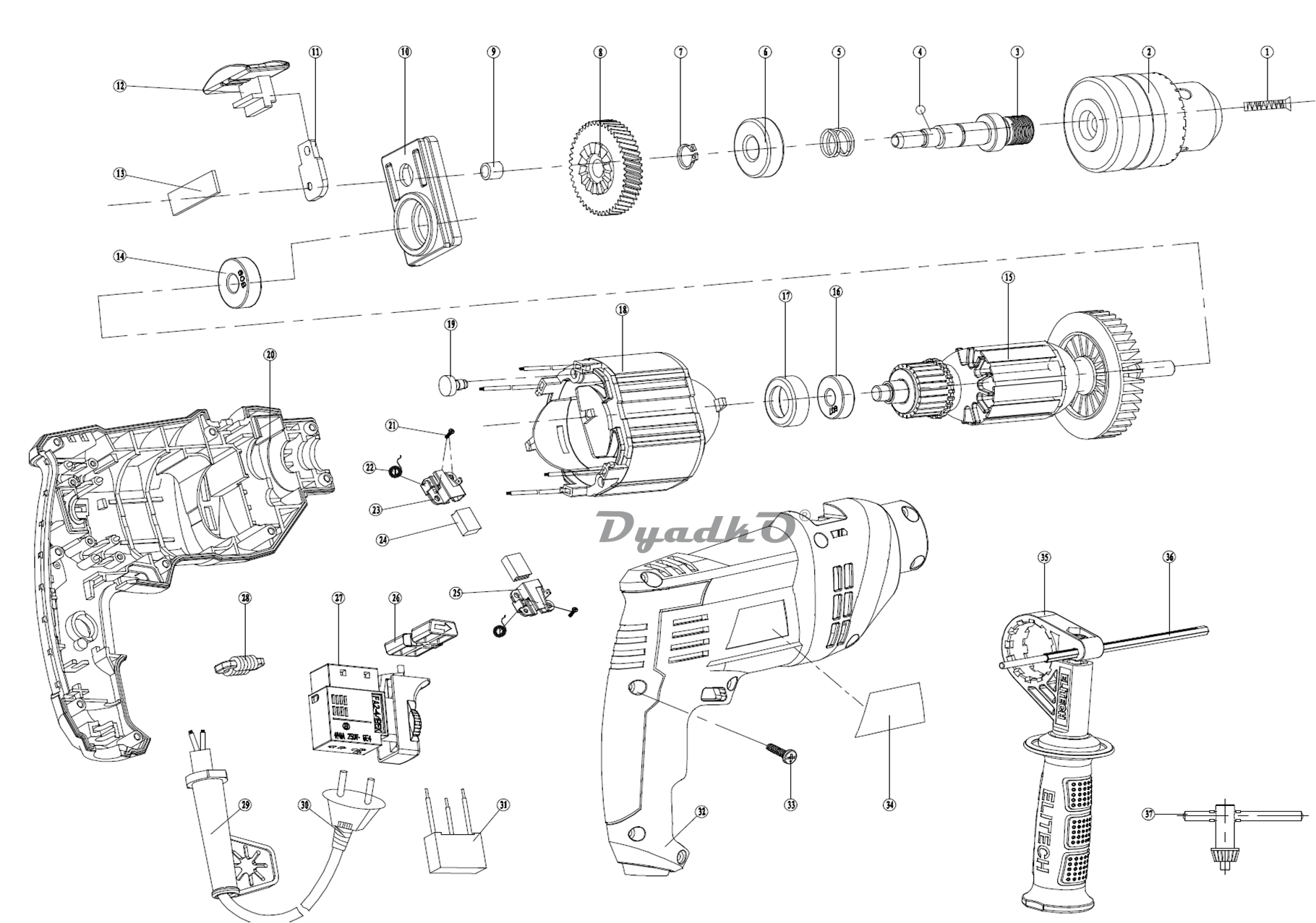

Схема ELITECH ДУ650РЭ, ДУ650РЭК

1 LD215/215B/207C/212 -001 Винт M6*25/30
2 LD215B-002 Патрон ЗВП 13mm
3 LD215B-003 Шпиндель
4 LD215B-004 Шарик φ3
4.1 Шпиндель с шариком в сборе. Поз. 3+4
5 LD215B-005 Пружина
6 LD215B-006 1803.023900 Подшипник 6000-2Z 6000-2Z
7 LD215B-007 Кольцо стопорное 10
8 LD215B-008 Шестерня
9 LD215B-009 1803.024200 Подшипник игольчатый HK0709 HK0709
10 LD215B-010 Суппорт
11 LD215/215B/207C-011 Рычаг переключателя
12 LD215/215B/207C-012 Переключатель
13 LD215B-013 Пластина
14 LD215/215B/207C/212-014 1803.024700 Подшипник 608-2Z
15 LD215B-015 Ротор
16 LD215/215B/207C/212-016 1803.024900 Подшипник 607-2Z
17 LD215/215B/207C-017 Пыльник
18 LD215B-018 Статор
19 LD215/215B/207C-019 Штифт
20 LD215B-020 Корпус левая половина
21 LD215B-021 Винт ST3*12
22 LD215B-022 Пружина щеткодержателя
23 LD215B-023 Щеткодержатель
24 LD215B-024 Щетки 2шт.
25 LD215B-025 Щеткодержатель
26 LD215/215B/207C-026 Переключатель реверса
27 LD215B-027 Выключатель FA2-4/1BEK
28 LD215/215B/207C/212-028 Катушка индуктивная
29 LD215/ 215B-029 Наконечник электрокабеля
30 LD215B-030 Электрокабель с вилкой
31 LD215/215B/207C-031 Конденсатор 0.22uF
32 LD215B-032 Корпус правая половина
33 LD215/215B/207C/212-033 Винт ST4x16
34 LD215B-034 Стикер
35.1 Крепёж ручки дополнительной
35 LD215B-035 Ручка дополнительная в сборе
36 LD215B-036 Ограничитель глубины
37 LD215B-037 Ключ
LD215B-002(1) Патрон БЗП
