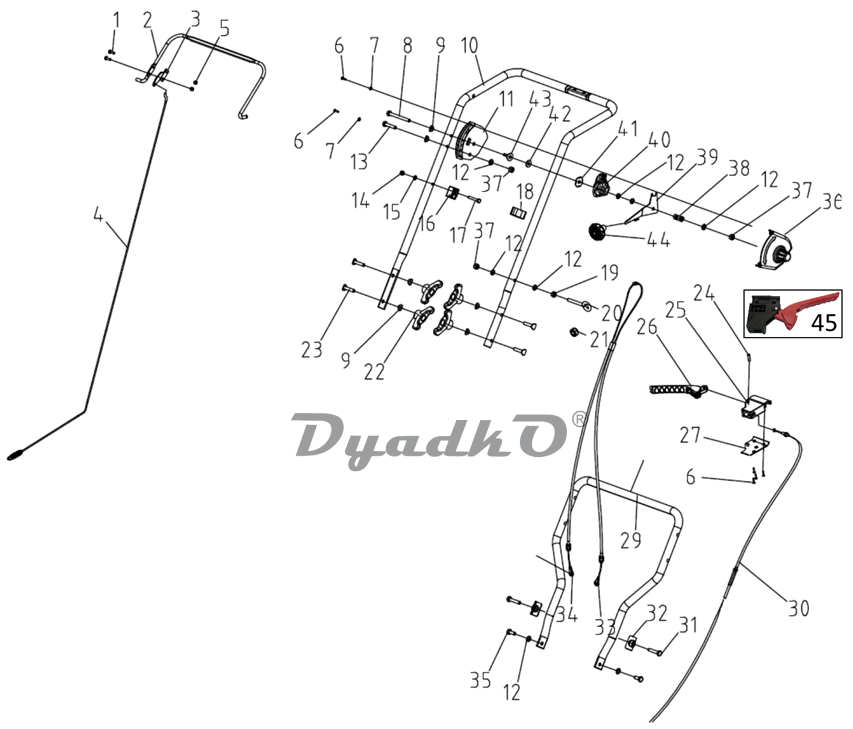

Схема ELITECH CM 6 Ручки

1 WBZSH005016001 Винт
2 PG-024 Рычаг сцепления
3 PG-056 Фиксатор троса
4 ZZZS53028 Трос
5 WBZHL000005001 Гайка стопорная
6 WBZZG040018001 Винт
7 WBZPD041008001 Шайба
8 WBZHS008080001 Винт с шестигранной головкой
9 WBZYP000008001 Шайба фасонная
10 PG-073HJ Ручка управления
11 PG-021 Блок переключения передач
12 SB-025 Шайба плоская
13 WBZHS008035001 Винт
14 SB-138 Гайка стопорная
15 WBZPD061207001 Шайба плоская
16 PG-030 Фиксатор троса
17 WBZHS006040001 Винт
18 SSG5580A.23-01 Зажим кабельный
19 SB-007 Гайка
20 SJ-044B Держатель стержня рычага
21 SJ-044C Втулка резиновая
22 ZY-050 Гайка-барашек
23 WBZSL008040001 Винт
24 TIG5050D-03-16 Штифт
25 PG-032 Основание ручки сцепления
26 PG-068 Рычаг сцепления
27 PG-023 Пластина прижимная основания ручки сцепления
29 PG-057 Рукоятка управления нижняя часть
30 PG-064 Трос шнека
31 WBZHS008040001 Винт
32 SJ-028 Шайба фасонная
33 PG-063 Трос переднего хода
34 PG-062 Трос заднего хода
35 WBZHS008020001 Винт
36 PG-067 Крышка блока переключения скоростей
37 WBZHL000008001 Гайка стопорная
38 STG11(13)70(10)AE-02-02-08 Пружина
39 PG-022 Кронштейн блока переключения передач
40 PG-066 Крышка блока переключения скоростей
41 PG-009 Шайба фасонная
42 SA-008 Прокладка эластичная
43 SJ-224 Пистон
44 PG-033 Ручка переключения передач
45 Рычаг сцепления в сборе
