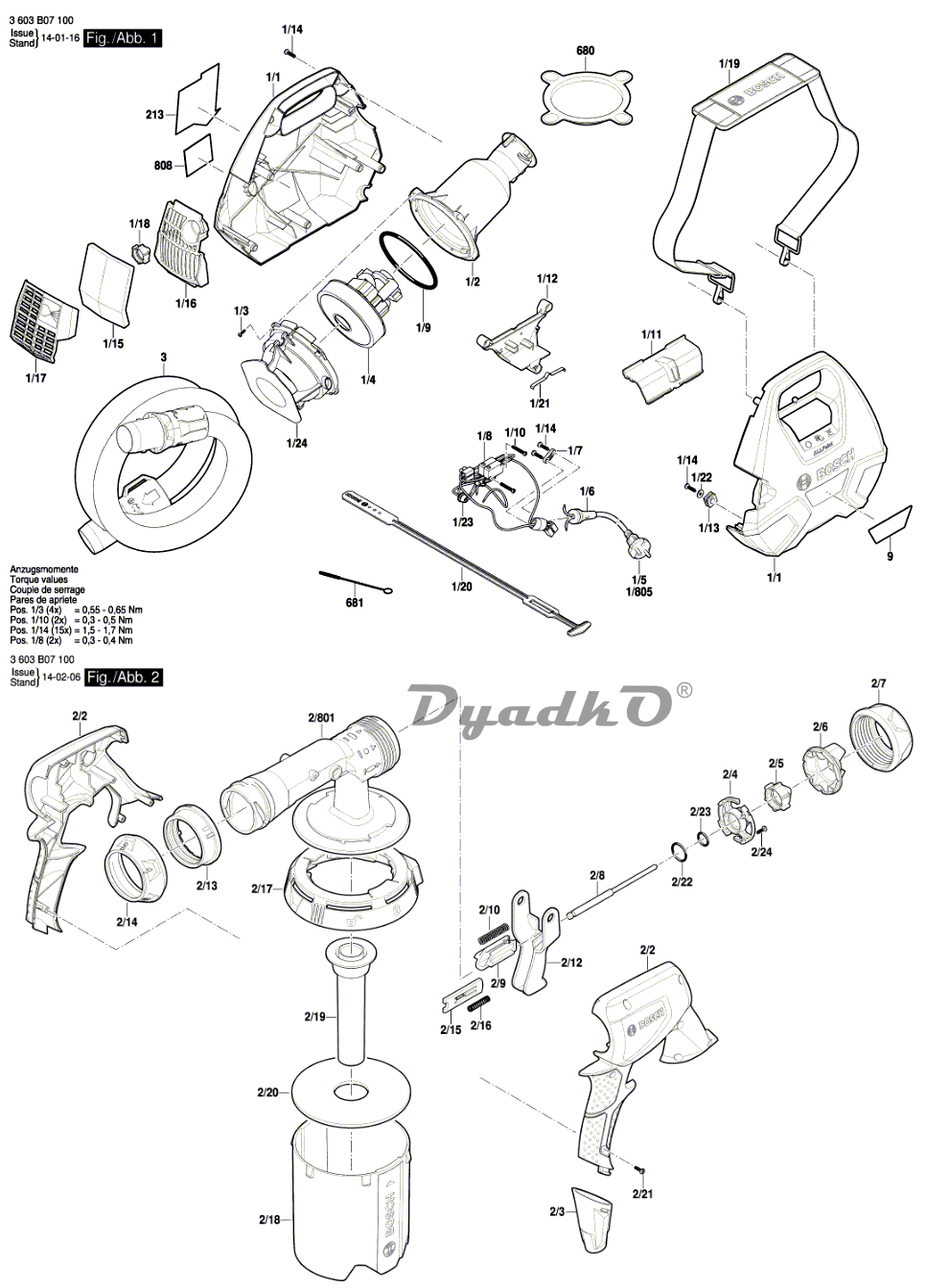

Схема BOSCH PFS 3000-2 (3603B07100)

1/1 Корпус
1/2 КОРПУС МОТОРА
1/3 ВИНТ С ГОЛОВКОЙ TORX 3x10
1/4 Блок двигателя
1/6 НАКОНЕЧНИК
1/7 Фиксатор кабеля
1/8 Жгут проводов
1/9 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
1/10 Самонарезающий Винт
1/11 ПОЛЗУНОК
1/12 ПЛИТА ВЫКЛЮЧАТЕЛЯ
1/13 ДЕМПФЕР КОЛЕБАНИЙ
1/14 ВИНТ С ГОЛОВКОЙ TORX 4x16
1/15 ВОЗДУШНЫЙ ФИЛЬТР
1/16 КРЕПЛЕНИЕ
1/17 КРЫШКА ФИЛЬТРА
1/18 СОПЛО СЕРЫЙ
1/19 РЕМЕНЬ ДЛЯ НОШЕНИЯ
1/20 СВЯЗКА ПРОВОДОВ
1/21 ПЛОСКАЯ ПРУЖИНА
1/22 Уплотнительная шайба DIN 9021-B 4,3-ST
1/23 Предохранитель кабеля
1/24 КОРПУС МОТОРА
1/805 СЕТЕВОЙ КАБЕЛЬ EU 2,65m 2 x 0,75mm H05VV-F
2/2 КОРПУС
2/3 КОНЦЕВОЙ КОЛПАЧОК
2/4 ВСТАВКА
2/5 СОПЛО БЕЛЫЙ
2/6 РАСПЫЛИТЕЛЬ
2/7 НАКИДНАЯ ГАЙКА
2/8 ИГЛА КЛАПАНА
2/9 ВТУЛКА УПРАВЛЕНИЯ
2/10 Пружина сжатия
2/12 РАСЦЕПИТЕЛЬ
2/13 НАКИДНАЯ ГАЙКА
2/14 НАКИДНАЯ ГАЙКА
2/15 ШТИФТ УСТАНОВОЧНЫЙ
2/16 Пружина сжатия
2/17 КРЫШКА ЕМКОСТИ
2/18 СТАКАН ДЛЯ КРАСКИ
2/19 ТРУБА ВСАСЫВАНИЯ
2/20 Уплотнительная прокладка
2/21 ВИНТ С ГОЛОВКОЙ TORX 3x10
2/22 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 17,0x2,0 MM
2/23 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 10,82x1,78 MM
2/24 ВИНТ С ГОЛОВКОЙ TORX 3x18
2/801 ДНИЩЕ КОРПУСА
3 ШЛАНГ ДЛЯ СЖАТОГО ВОЗДУХА
9 Этикетка фирмы PFS 3000-2
213 ПРИКЛЕИВАЕМАЯ ТАБЛИЧКА
680 ФИЛЬТР
681 ЩЕТКА
808 Этикетка типа
