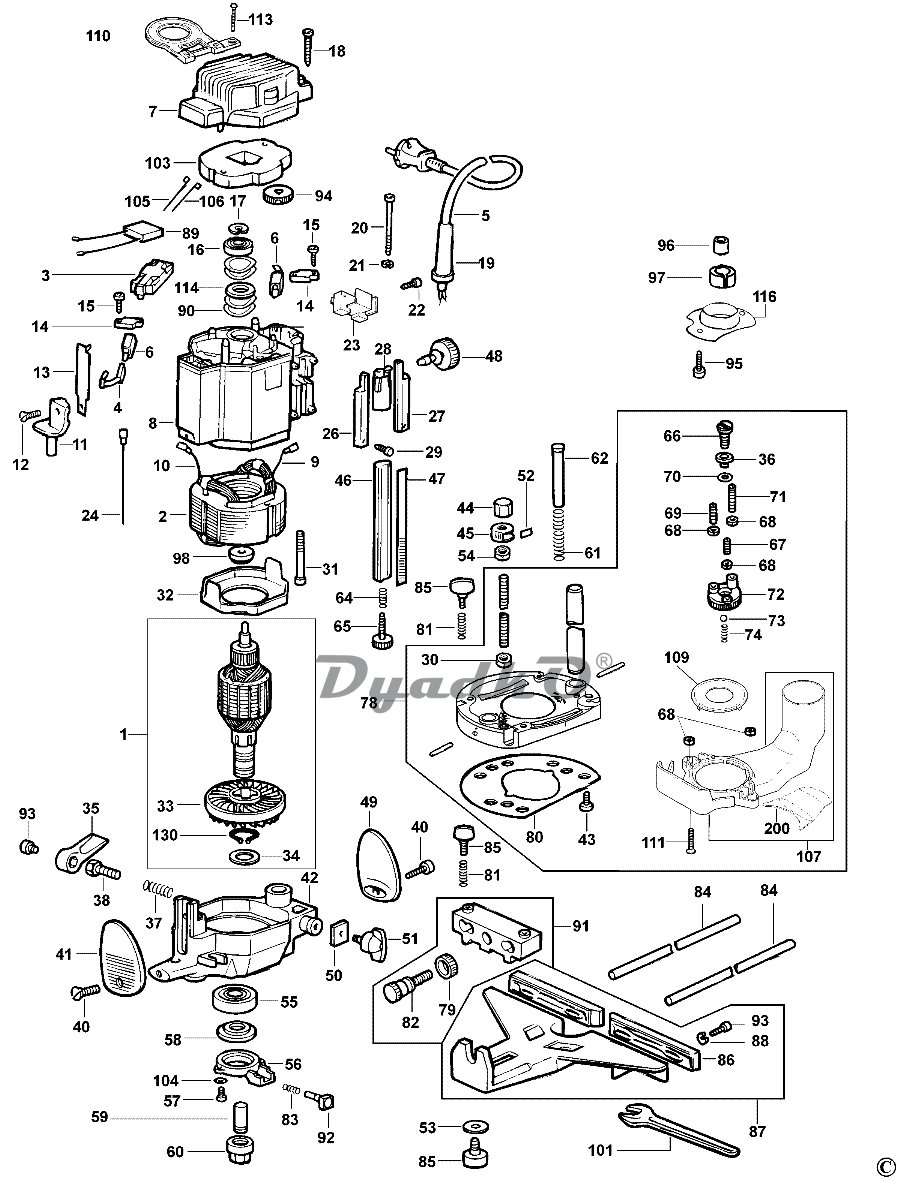

Схема DEWALT DW 625 E DW 625 E (Type 5)


1 WARTUNGSSATZ 230V CH
1 WARTUNGSSATZ 230V QS
2 FELD 230V CH
2 FELD 230V QS
3 SCHALTER
4 KOHLE 230V CH
4 KOHLE 230V QS
5 KABEL ZSB CH
5 KABEL QS
6 KOHLEKASTEN ZSB
7 ENDKAPPE Ultramid B3ZG7 ST
8 GEHAEUSE
9 KOHLELITZE 170mm Yellow CH
9 KOHLELITZE 170mm Yellow QS
10 LITZE 95MM ROT
11 HEBEL
12 SCHRAUBE
13 SCHIEBER
14 KLAMMER
15 SCHRAUBE 3.9 X 13
16 KUGELLAGER 6201-2RSLTN9/C3VT162
17 SPRENGRING d12
18 SCHRAUBE
19 SCHUTZ CH
19 SCHUTZ QS
20 SCHRAUBE
21 UNTERLEGSCHEIBE
22 SCHRAUBE
23 KABELKLEMME
24 LITZE 80MM ROT
26 HALTERUNG LINKS
27 HALTERUNG RECHTS
28 LINSE
29 SCHRAUBE 3.9 X 13
30 MUTTER
31 SCHRAUBE
32 LUEFTERABDECKUNG
33 LÜFTER
34 DISTANZSCHEIBE 0.8mm thick
35 HEBEL
36 BUCHSE
37 FEDER
38 SCHRAUBE
40 REPARATURSATZ >202008
40 REPARATURSATZ
41 REPARATURSATZ
41 REPARATURSATZ >202008
42 GEHAEUSE
43 SCHRAUBE M4 x 8
44 MUTTER M12
45 MUTTER
46 GESTELL
47 SKALA
48 ZWISCHENWELLE
49 REPARATURSATZ >202008
49 REPARATURSATZ
50 PLATTE
51 FLUEGELSCHRAUBE
52 FEDER
53 SCHEIBE M6
54 MUTTER
55 KUGELLAGER 6005-2RZTN9/C3VT162
56 KLAMMER
57 SCHRAUBE
58 BEFESTIGUNGSMUTTER
59 KLEMMHUELSE 12mm CH
59 KLEMMHUELSE 12mm QS
60 SPANNZANGENMUTTER
61 FEDER
62 STANGE
64 FEDER
65 SCHRAUBE
66 SCHRAUBE
67 SCHRAUBE (VORL.)
68 MUTTER
69 SCHRAUBE
70 FEDERSCHEIBE
71 SCHRAUBE
72 DREHKOPF
73 KUGEL
74 FEDER
78 BODENPLATTE ZSB
79 MERKMAL
80 BODEN
81 FEDER
82 SPEZIALSCHRAUBE
83 FEDER
84 STANGE
84 STANGE 10MM X 360MM
85 FLUEGELSCHRAUBE
86 FUEHRUNG
87 ANSCHLAG ZSB
88 UNTERLEGSCHEIBE
89 KONDENSATOR
90 FEDERSCHEIBE
91 HALTER ZSB
92 SCHLOSS
93 SCHRAUBE
94 RAD
95 SCHRAUBE M5 x 10 F DIN965 CH
95 SCHRAUBE M5 x 10 F DIN965 QS
98 POLSTUECK
101 SCHLUESSEL 22mm
103 PCB 230V CH
103 PCB 230V QS
104 UNTERLEGSCHEIBE
105 LITZE 100MM ROT
106 LITZE 100MM ROT
107 GEHAEUSE
109 KAPPE 27 MM
110 HALTER
111 SCHRAUBE M5 x 12
113 SCHRAUBE
114 DISTANZSCHEIBE
116 FUEHRUNGSHUELSE
130 SPRENGRING
200 ABDECKUNG
