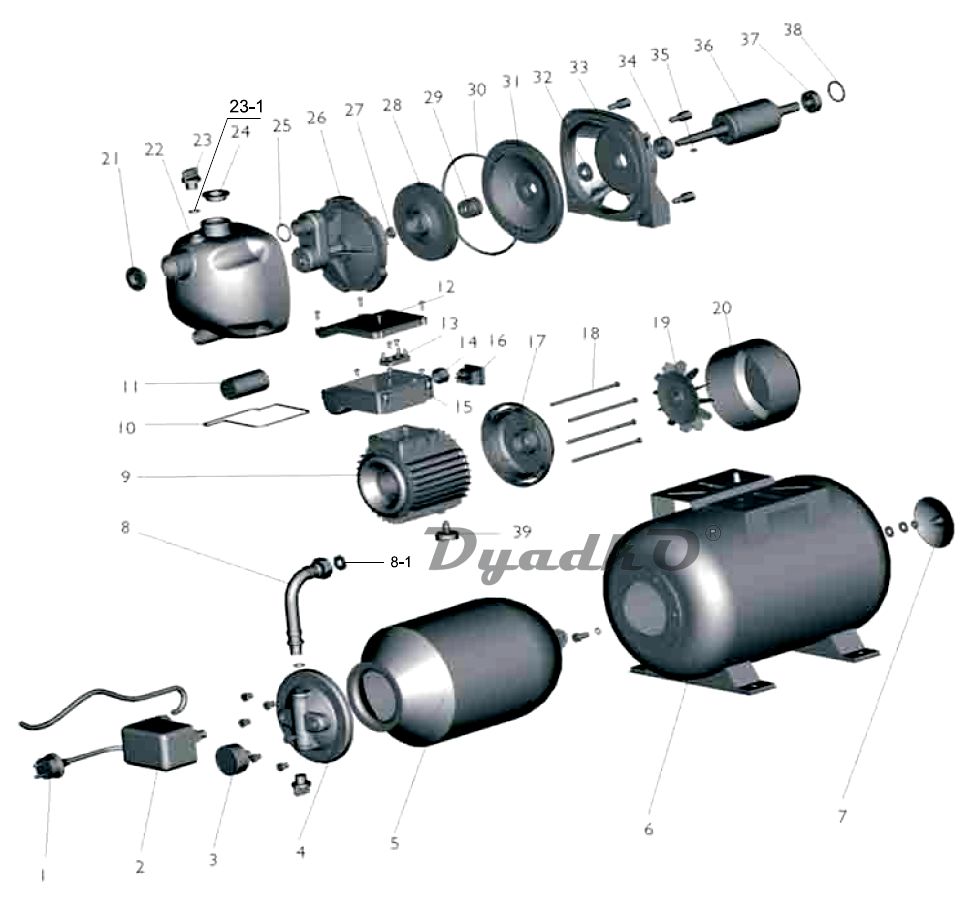

Схема КАЛИБР СВД-1300, СВД-1350П (ТК-YNO) СВД-1300; СВД-1350П (ТК-YNO)

1 Кабель питания с вилкой 3х1,0 мм2
2 Реле давления (1,8-3,8)
3 Манометр 6 бар
4 Крышка - штуцер
5 Баллон 24 л.
6 Ресивер
7 Крышка золотника
8 Труба гибкая
8-1 Кольцо резиновое (прокладка трубки)
9 Статор
10 Прокладка коробки клеммной
11 Конденсатор 20 мкФ/450 СВВ60 (с проводами)
12 Крышка коробки клеммной
13 Клеммник
14 Гайка сальника кабельного
15 Коробка клеммная
16 В данной модели не применяется
17 Крышка статора
18 Болт стяжной
19 Вентилятор
20 Крышка вентилятора
21 Заглушка транспортировочная
22 Корпус насоса
23 Пробка
23-1 Кольцо резиновое (прокладка пробки) 15x2,0
24 Заглушка транспортировочная
25 Кольцо резиовое 026*2,0
26 Промежуточный шит
27 Гайка М10
28 Крыльчатка
29 Сальник пружинный 301-14Р
30 Кольцо резиновое (уплотнение) 0180x3,5
31 Крышка крыльчатки
32 Сальник резиновый 013,5x32x5/2
33 Основание насоса
34 Подшипник 6202
35 Шпонка призматическая 4х4х8
36 Якорь
37 Подшипник 6202
38 Шайба волнистая
39 Опора двигателя
