СВД-1150Ч; СВД-1100ЧК (ТК - YNO)

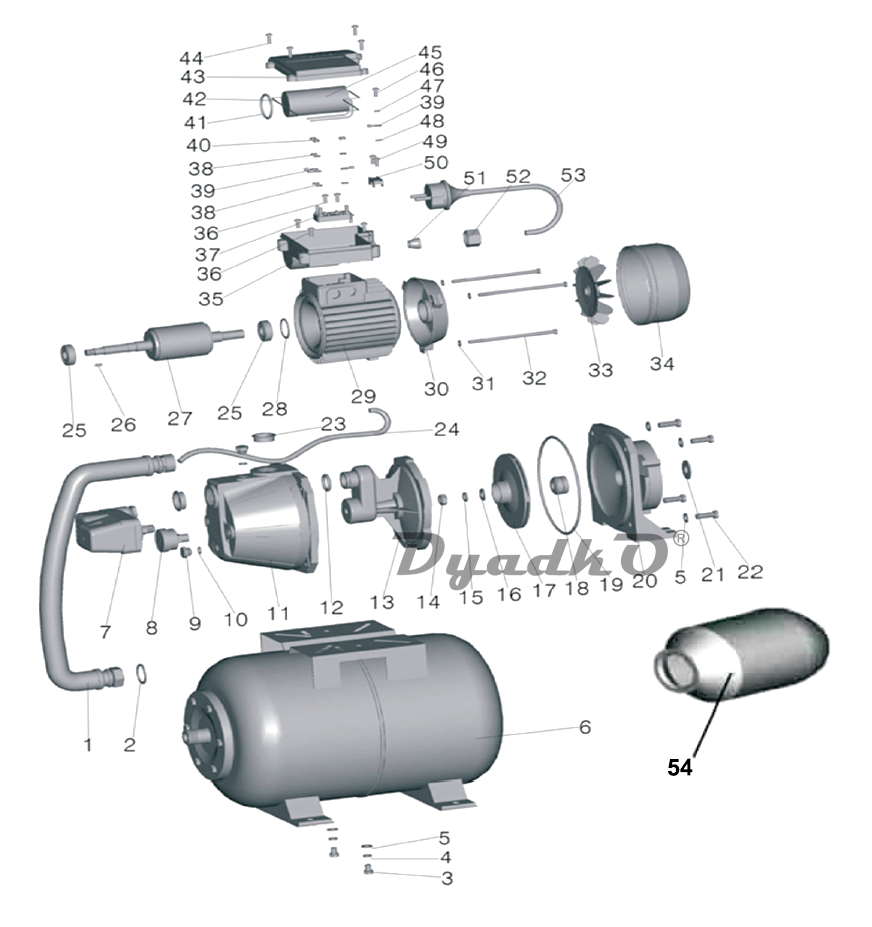

Схема КАЛИБР СВД-1150Ч; СВД-1100ЧК (ТК - YNO)
1
Труба гибкая
2
Кольцо резиновое (прокладка трубы) 016x23x2
3
Болт М8х25
4
Шайба пружинная 8
5
Шайба 8
6
Ресивер
7
Реле давления (1,4-2,8) Бар
8
Манометр 6 бар
9
Пробка
10
Кольцо резиновое (прокладка пробки) 012x2
11
Корпус насоса
12
Кольцо резиновое 020x2,5
13
Промежуточный шит в сборе
13-1
Диффузор
13-2
Трубка вентури
13-3
Кольцо резиновое 018x2,5
14
Гайка М12
15
Шайба пружинная 12
16
Шайба 12
17
Крыльчатка (водяная)
18
Сальник пружинный 301-14Р
19
Кольцо резиновое (уплотнение) 0180x3,5
20
Основание насоса
21
Сальник резиновый 013,5x32x5/2
22
Болт
23
Заглушка транспортировочная
24
Кабель питания 3x1,0 мм2
25
Подшипник 6202
26
Шпонка призматическая 4x4x8
27
Якорь
28
Шайба волнистая
29
Статор
30
Крышка статора
31
Шайба
32
Болт
33
Вентилятор
34
Крышка вентилятора
35
Коробка клеммная
36
Винт
37
Колодка клеммная
38
Шайба
39
Клемма ножевая
40
Гайка
41
Кольцо уплотнительное резиновое
42
Прокладка клеммной коробки
43
Крышка коробки клеммной
44
Винт с Y-головкой
45
Конденсатор 16 мкФ/450 СВВ60 (с проводами)
46
Винт
47
Шайба пружинная
48
Шайба
49
Винт
50
Зажим кабельный
51
Корпус сальника кабельного
52
Гайка сальника кабельного
53
Кабель питания с вилкой 3х 1,0 мм2
54
Баллон 24л.
