СВД-(Е) 850Н (JH)

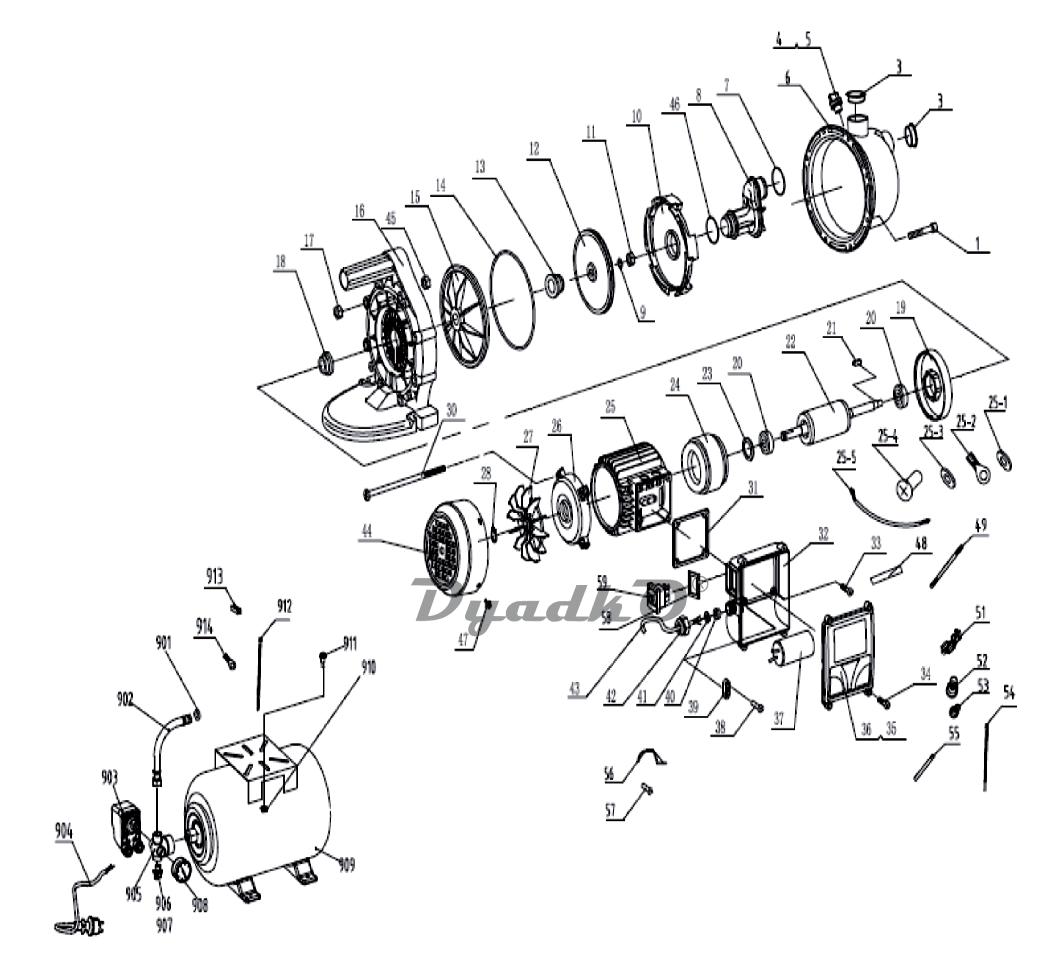

Схема КАЛИБР СВД-(Е) 850Н (JH)
1
Винт
3
Пробка транспортировочная
4
Кольцо резиновое Ø12*3
5
Пробка
6
Корпус насоса
7
Кольцо резиновое Ø27×3
8+10
Диффузор + Трубка вентури (менять комплектом)
8
Трубка Вентури
9
Шайба
10
Диффузор
11
Гайка М8
12
Крыльчатка
13
Сальник пружинный 301-12P + кольцо керам. 14*26*5,5 (комплект)
14
Кольцо резиновое Ø140×3,5
15
Крышка крыльчатки
16
Основание насоса с ручкой
17
Винт
18
Сальник резиновый ф12*18*3/2
19
Крышка статора (передняя)
20
Подшипник 6201-2Z
21
Шпонка призматическая 4*4*8
22
Якорь L=219,5мм
23
Шайба волнистая
24
Статор
25
Рубашка статора
25,1
Шайба пружинная
25,2
Клемма
25,3
Шайба
25,4
Винт
25,5
Провод соединительный
26
Крышка статора (задняя)
27
Вентилятор
28
Кольцо стопорное 12 (нар.)
30
Болт M5×145
31
Прокладка
32
Коробка клеммная
33
Винт М4*10
34
Винт ST4.2x16
35
Прокладка крышки
36
Крышка коробки клеммной
37
Конденсатор 15 мкФ/450В (провода) ф36, h=60
38
Винт
39
Прижим кабеля
40
Сальник кабельный
41
Прокладка выключателя
42
Гайка кабельная
43
Кабель питания 3G×1,0 мм²
44
Крышка вентилятора
45
Винт
46
Кольцо резиновое Ø27×2
47
Винт М4*8
48
Трубка термоусадочная
49
Провод соединительный
51
Клеммник
52
Колпачёк изоляционный
53
Колпачёк изоляционный
54
Стяжка пластмассовая
55
Трубка термоусадочная
56
Держатель конденсатора
57
Винт ST3.5×13
58
Прокладка выключателя
59
Выключатель HY12 (KND2-12/2;KCD2-12/2)
901
Кольцо резиновое Ø15×2,0
902
Трубка гибкая
903
Реле давления 1,5-3,0 бар
904
Кабель питания с вилкой 3G×1,0 мм²
905
Коллектор
906
Пробка
907
Кольцо резиновое Ø12*3
908
Манометр 6 бар (большой)
909
Ресивер
910
Болт M8×30
911
Гайка М8
912
Стяжка пластмассовая
913
Клемма
914
Клемма
