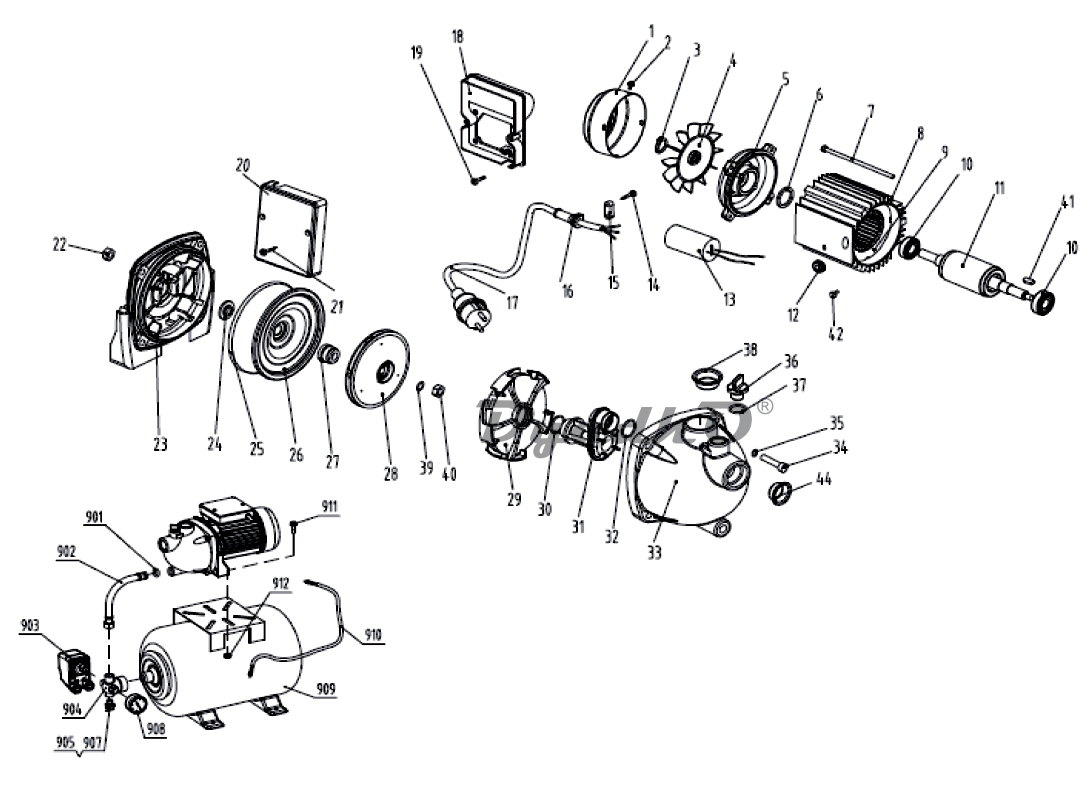

Схема КАЛИБР СВД-650П (JH) СВД-650П (JH) (с сентября 2017)

1 Крышка вентилятора
2 Винт
3 Кольцо стопорное 12 (нар.)
4 Вентилятор
5 Крышка статора
6 Шайба волнистая
7 Болт M5×135
8+9 Рубашка статора + Статор
10 Подшипник 6201-2Z
11 Якорь
12 Сальник кабельный
13 Конденсатор 12 мкФ/450В (провода) ф36, h=60
14 Винт
15 Прижим кабеля
16 Бандаж кабеля резиновый
17 Кабель питания с вилкой 3G×1,0 мм²
18 Коробка клеммная
19 Винт M4×10
20 Крышка коробки клеммной
21 Винт
22 Гайка М8
23 Основание насоса
24 Сальник резиновый Ø12×18×3/2
25 Кольцо резиновое Ø140×3,5
26 Крышка крыльчатки
27 Сальник пружинный 301-12P + кольцо керам. 14*26*5,5 (комплект)
28 Крыльчатка
29 Диффузор
29+31 Диффузор + Трубка Вентури (менять комплектом)
30 Кольцо резиновое Ø27×2
31 Трубка Вентури
32 Кольцо резиновое Ø27×3
33 Корпус насоса
34 Винт М8*35
35 Шайба
36 Пробка
37 Кольцо резиновое Ø12*3 / Ø15*2
38 Пробка транспортировочная
39 Шайба
40 Гайка М8
41 Шпонка призматическая 4*4*8
42 Винт
901 Кольцо резиновое Ø15×2,0
902 Трубка гибкая
903 Реле давления 1,5-3,0 бар
904 Коллектор
905 Пробка
907 Кольцо резиновое Ø12*3
908 Манометр 6 бар (большой)
909 Ресивер
910 Кабель питания 3G×1,0 мм²
911 Винт
912 Гайка М8
