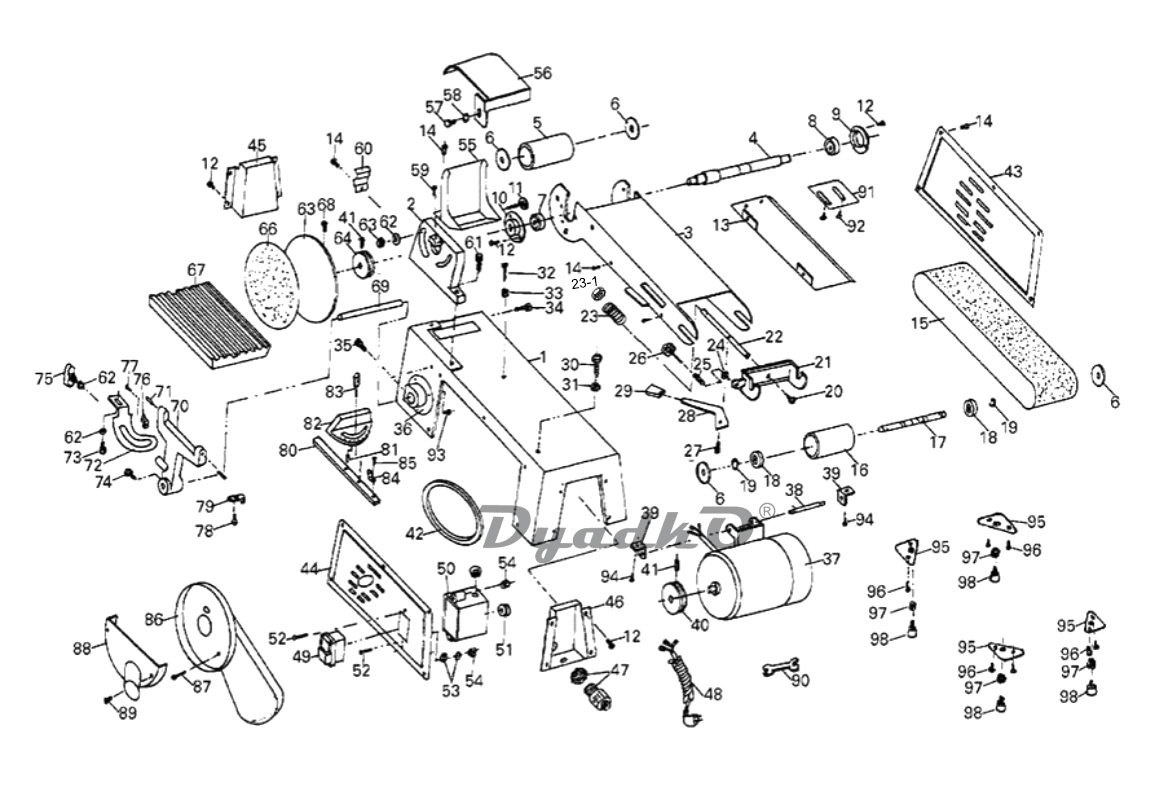

Схема JET JSG-233A-M

1 Основание
2 Фланец
3 Кронштейн
4 Ось
5 Приводной ролик
6 Шайба
7 Шарикоподшипник 6202 ZZ
8 Шарикоподшипник 6201 ZZ
9 Опора подшипника
10 Опора подшипника
11 Винт M8x35
12 Винт 3/16“x10/
13 Опора
14 Винт M5x8
15 Шлифовальная лента K/G100
16 Ведомый ролик
17 Ось
18 Шарикоподшипник 6201 ZZ
19 Стопорное кольцо S-12
20 Винт 1/4“x13mm
21 Держатель
22 Тяга
23 Пружина 23-1 PM 233023-1 Гайка
24 Шайба
25 Пружина
26 Винт регулиров
27 Винт 1/4“x18
28 Рычаг
29 Ручка
30 Винт M10x50
31 Гайка M10
32 Винт M6x40
33 Гайка M6
34 Винт M8x40
35 Винт M8x20
36 Опора подшипника
37 Двигатель
38 Ось
39 Держатель
40 Шкив двигателя
41 Винт 5/16x8
42 Клиновой ремень M19
43 Крышка левая
44 Крышка правая
45 Крышка верхняя
46 Крышка нижняя
47 Кабельный ввод
48 Кабель питания
49 Переключатель Вкл/Выкл
50 Коробка переключателя
51 Колпачок для провода
52 Винт M4x20
53 Шайба
54 Гайка M4
56. нет описания
57. Винт 3/8“х13
58. Шайба 3/8“
59. Винт М6х8
60. Зажим
61. Винт М8х25
62. Шайба Мх18
63. Гайка М8
64. Шкив
65. Шлифовальный диск
66. Шлифовальный диск Velcro K/G60
67. Стол
68. Винт М6х16
69. Штанга
70. Держатель
71. Штифт 5x10
72. Скоба
73. Винт М8х12
74. Винт М8х20
75. Винт-барашек 5/16“
76. Стрелка
77. Винт М4х8
78. Винт Vis М5х8
79. Зажим
80.- нет описания
85. Комплект углового упора -
86. Кожух ремня
87. Винт М6х45
88. Защита диска
89. Винт М4х8
90. Гаечный ключ 10 - 30 мм
91. Держатель
92. Винт М5х6
95. Ножка
96. Винт М4х8
97. Гайка 5/16“
98. Опора
99. Выключатель
Дополнительные принадлежности: поз. 15, 65 и 66.
Шлифовальный диск Velcro K/G180
Шлифовальный диск Velcro K/G120
Шлифовальный диск Velcro K/G80
Шлифовальная лента K/G 80
Шлифовальная лента K/G 60
Самоклеющийся диск-липучка
