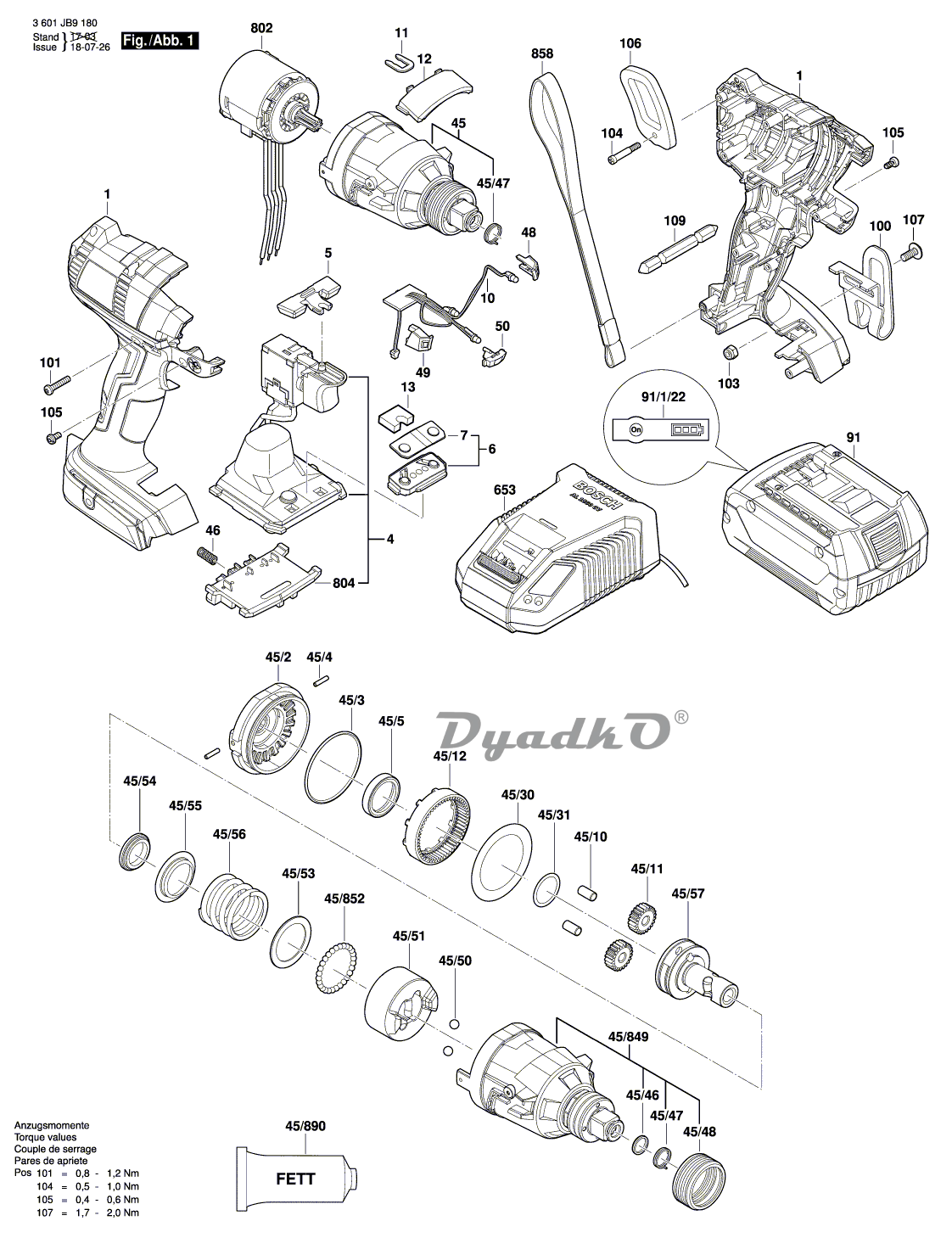

Схема BOSCH GDX 18 V-EC (3601JB91B0)

1 КОРПУС
4 ЭЛЕКТРОННЫЙ МОДУЛЬ
5 РЕГУЛИРУЮЩАЯ РУКОЯТКА
6 КЛАВИША
7 ЭТИКЕТКА
10 ЭЛЕКТРОННЫЙ МОДУЛЬ
11 ЗАЩЕЛКА ДЛЯ ПРИБОРА
12 Кожух
13 ПРОТИВОУДАРНАЯ ЗАЩИТА
45/30 ШАЙБА
45/31 ШАЙБА
45/46 кольцо резиновое
45/48 МАНЖЕТА
45/50 ШАРИК
45/51 БОЁК
45/53 ШАЙБА
45/54 кольцо резиновое
45/55 ШАЙБА
45/56 ПРУЖИНА
45/57 ПРОМЕЖУТОЧНЫЙ ВАЛ
45/849 Нижний блок
45/852 ШАРИК
45/890 Тюбик со смазкой 45 ml
45/47 ЖЕСТЯНОЕ КОЛЬЦО
45 КОРОБКА РЕДУКТОРА
45/2 Flanschgehäuse
45/3 Кольцо уплотнительное
45/4 КОНТАКТНЫЙ ШТЫРЬ
45/5 ШАРИКОПОДШИПНИК
45/10 КОНТАКТНЫЙ ШТЫРЬ
45/11 ПЛАНЕТАРНАЯ ШЕСТЕРНЯ
45/12 ЗУБЧАТЫЙ ВЕНЕЦ
46 Пружина сжатия
48 ЛИНЗА
49 ЛИНЗА
50 ЛИНЗА
91 ВСТАВНОЙ БЛОК АККУМУЛЯТОР BBS MR 18V,4,0Ah
91/1/22 ПРИКЛЕИВАЕМАЯ ТАБЛИЧКА
100 ЗАЩЕЛКА ДЛЯ ПРИБОРА
101 ВИНТ С ПОТАЙНОЙ ГОЛОВКОЙ 3x16
103 гайка
104 Винт
105 Винт
106 ПРОТИВОУДАРНАЯ ЗАЩИТА
107 болт
109 РАБОЧИЙ КОНЕЦ ОТВЕРТКИ
653 БЫСТРОЗАРЯДНОЕ УСТРОЙСТВО ROK 220/10,8-18V, 30 MIN
802 МОТОР ПОСТОЯННОГО ТОКА 18V
804 КОНТАКТНАЯ КОЛОДКА
808 Этикетка типа
858 ПЕТЛЯ ДЛЯ РУКИ
БЫСТРОЗАРЯДНОЕ УСТРОЙСТВО EU GAL 1230 CV 230/12V
ВСТАВНОЙ БЛОК АККУМУЛЯТОР BBS MR 18V, 4,0Ah, LI
