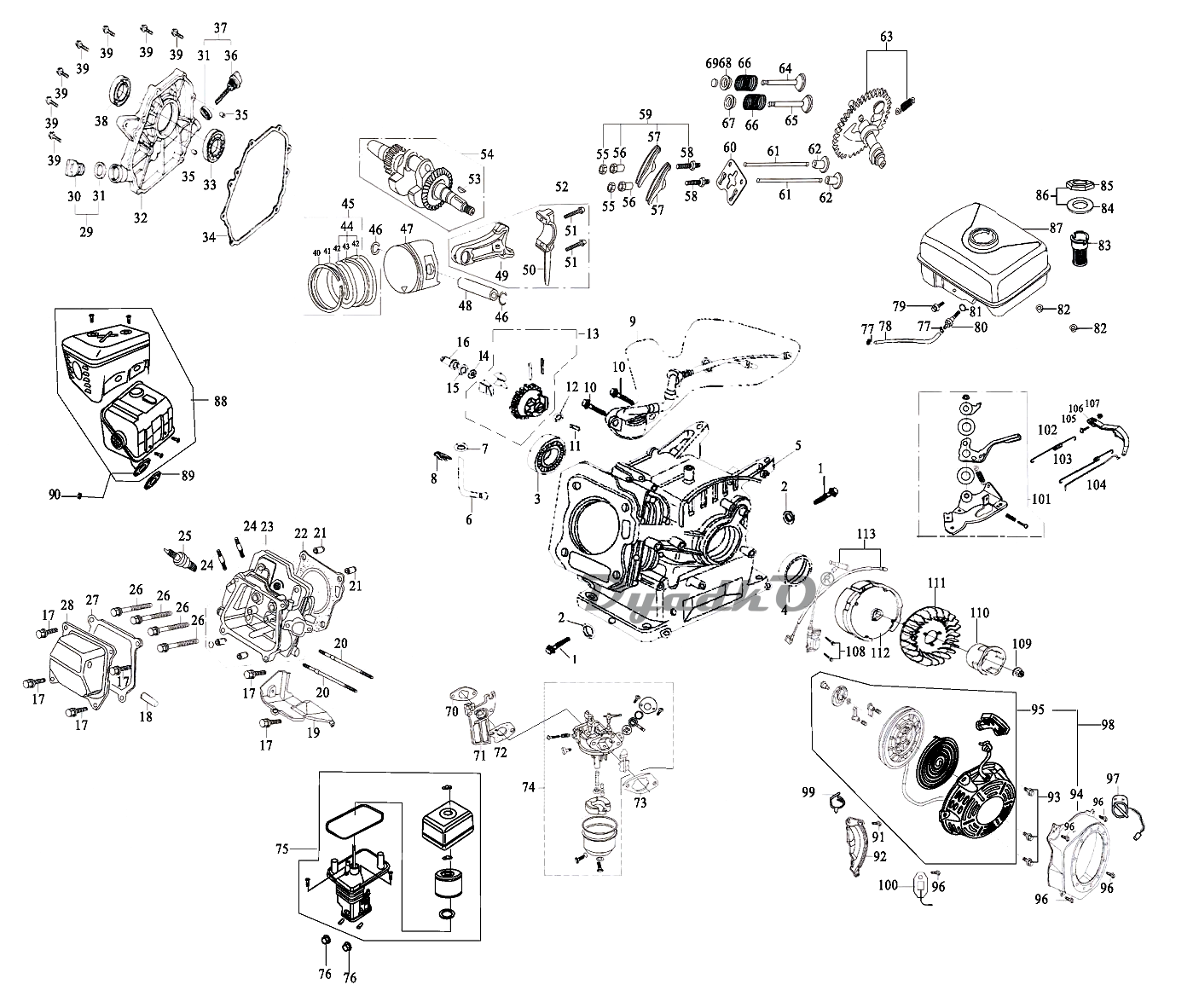

Схема STURM GK8360 Двигатель

1 пробка сливная
2 шайба
3 подшипник 6205
4 сальник 25х41,25х6
5 картер
6 регулятор
7 шайба
8 шпилька
9 датчик топливный
10 болт M6х14
11 вал регулировочный
12 шайба
13 шестерня
14 шайба пружинная
15 шайба
16 втулка
17 болт M6х12
18 дефлектор
19 заслонка воздушная
20 шпилька m6x113
21 штифт 10x16
22 прокладка головки цилиндра
23 головка цилиндра в сборе
24 шпилька m6x34
25 свеча зажигания Diyou F7TC (d 14; дл рез 19; дл об 80 мм)
26 винт
27 прокладка головки цилиндра
28 крышка головки
29 пробка в сб
30 пробка сливная
31 уплотнение
32 крышка картера
33 подшипник 6205
34 прокладка
35 штифт 10x16
36 пробка в сб
37 пробка в сб
38 сальник 25х41,25х6
39 болт M8х32
40 кольцо поршневое i
41 кольцо поршневое ii
42 кольцо
43 кольцо расширительное
44 кольцо стопорное
45 кольцо поршневое к-кт
46 кольцо стопорное
47 поршень 168FA (D68, h54, d18 мм; 3 кол.)
48 палец поршня
49 бугель
50 бугель шатуна
51 винт
52 шатун в сб
53 шпонка
54 вал коленчатый в сб
55 гайка стопорная
56 втулка
57 коромысло
58 винт регулировочный
59 коромысло
60 кулачок стартера
61 толкатель
62 толкатель клапана
63 вал распределительный
64 клапан выпускной
65 клапан впускной
66 пружина клапана
67 седло пружины
68 седло пружины
69 заглушка
70 прокладка
71 блок соединительный
72 прокладка
73 прокладка
74 карбюратор
75 фильтр воздушный
76 гайка M6
77 хомут
78 трубка отводная
79 болт M6х22
80 соединитель
81 прокладка
82 гайка M6
83 фильтр пробка
84 прокладка
85 крышка топливного бака
86 крышка топливного бака
87 бак топливный
88 глушитель
89 прокладка глушителя
90 гайка M6
91 болт M6х22
92 крышка картера
93 болт M6х8
94 кожух вентилятора в сб
95 стартер ручной
96 болт M6х12
97 выключатель двигателя
98 стартер в сб (диам 17,5см, 6 отверст,черный,сталь)
99 хомут
100 диод
101 заслонка
102 пружина
103 пружина
104 тяга главная
105 винт
106 тяга регулятора
107 гайка M6
108 винт M6х25
109 гайка M14х1,5
110 катушка стартера
111 маховик-вентилятор
112 маховик
113 зажигание в сб
