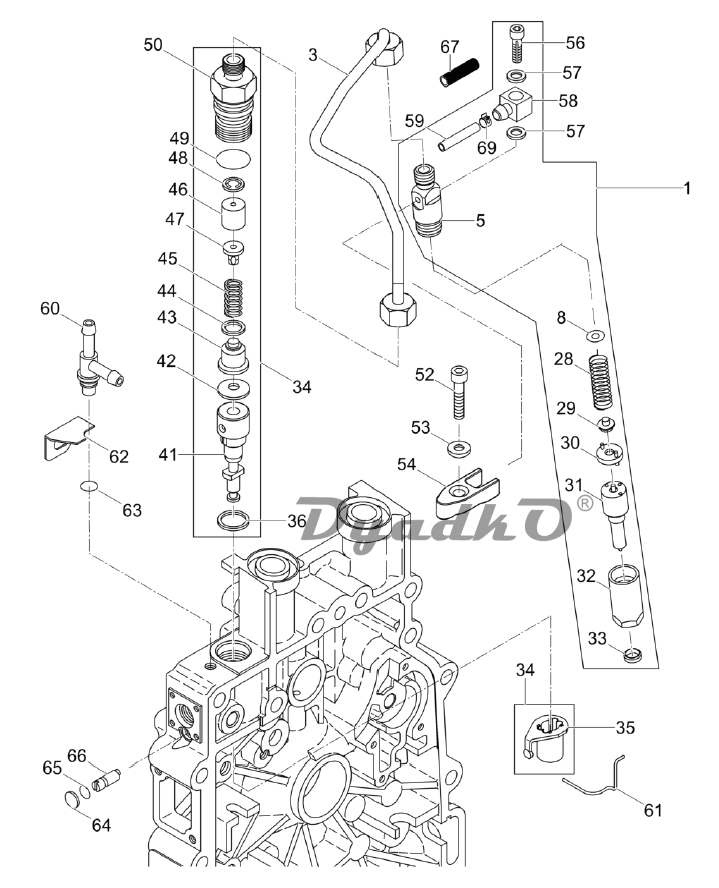

Схема WACKER NEUSON DPU 3060H (5000610040) Revision 106 Injection Equipment

1 Injection Valve Einspritzventil
3 Pipe Kraftstoffdruckrohr
8 Adjusting Washer Einstellscheibe 1
8 Adjusting Washer Einstellscheibe 1,94
8 Adjusting Washer Einstellscheibe 1,9
8 Adjusting Washer Einstellscheibe 1,84
8 Adjusting Washer Einstellscheibe 1,8
8 Adjusting Washer Einstellscheibe 1,74
8 Adjusting Washer Einstellscheibe 1,7
8 Adjusting Washer Einstellscheibe 1,64
8 Adjusting Washer Einstellscheibe 1,6
8 Adjusting Washer Einstellscheibe 1,54
8 Adjusting Washer Einstellscheibe 1,5
8 Adjusting Washer Einstellscheibe 1,44
8 Adjusting Washer Einstellscheibe 1,4
8 Adjusting Washer Einstellscheibe 1,34
8 Adjusting Washer Einstellscheibe 1,3
8 Adjusting Washer Einstellscheibe 1,24
8 Adjusting Washer Einstellscheibe 1,2
8 Adjusting Washer Einstellscheibe 1,14
8 Adjusting Washer Einstellscheibe 1,1
8 Adjusting Washer Einstellscheibe 1,04
31 Jet Düse
33 Seal Dichtscheibe
34 Injection pump Einspritzpumpe
35 Sleeve Reglerbuchse
36 Shim Ausgleichsscheibe 0,2
36 Shim Ausgleichsscheibe 0,3
36 Shim Ausgleichsscheibe 0,4
36 Shim Ausgleichsscheibe 0,5
36 Shim Ausgleichsscheibe 0,6
42 Spring washer Spannscheibe
44 Washer Scheibe
48 Cover Ventilplatte
49 O-Ring O-Ring
50 Pressure valve holder Druckventilhalter
52 Cheese head screw Zylinderschraube M6 x 30 ISO4762
53 Disc Kugelscheibe
54 Flange Flansch
56 Cheese head screw Zylinderschraube
57 Gasket Dichtring A4 x 8 DIN7603
58 Connector Anschlußstück
59 Fuel hose Kraftstoffleitung 2,5x245
60 T-piece T-Stück
61 Retaining spring Haltefeder
62 Angle Haltewinkel
63 O-ring O-Ring
64 Plug washer Verschlussscheibe 8 DIN470
65 O-Ring O-Ring
66 Eccentric pin Exzenterbolzen
67 Fuel hose Schlauch 145mm
69 Clamp Schlauchklemme 6
