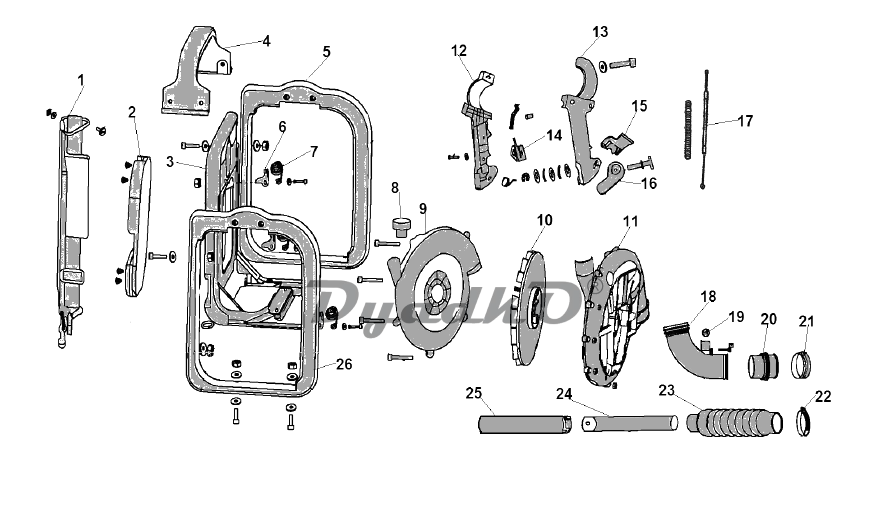

Схема CHAMPION (IGP) GBR357 Корпус
1
Ремень подвеса
2
Задняя спинка
3
Рама
4
Рукоятка
5
Правая часть рамы
6
Кронштейн амортизатора
7
Амортизатор
8
Заглушка корпуса вентилятора
9
Корпус крыльчатки левая половина
10
Крыльчатка вентилятора
11
Корпус крыльчатки правая половина
12
Правая половина рукоятки управления
13
Левая половина рукоятки управления
14
Выключатель
15
Курок газа
16
Фиксатор курка газа
17
Трос газа
18
Труба угловая
19
Заглушка
20
Труба к гофре
21
Уплотнительное кольцо
22
Хомут
23
Гофра
24
Труба №1
25
Труба №2
26
Левая часть рамы
