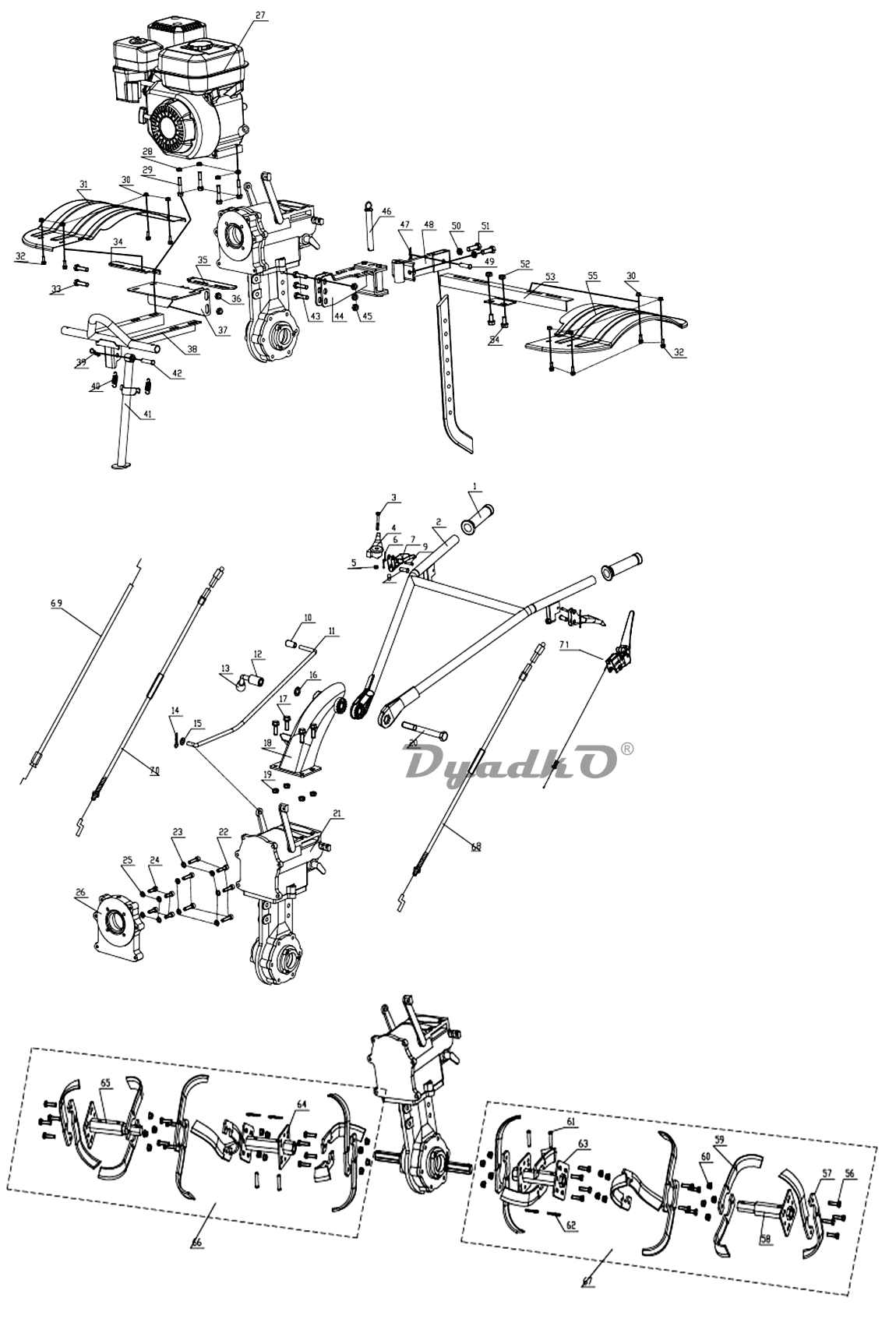

Схема PATRIOT Волга (440107566) Внешний обвес

A01 804020 Накладка рукоятки руля (пластик)
A02 850004-1 Руль
A03 801150 Болт М6х45
A04 A01015-3 Рычаг газа
A04, A69 04, 69 Рычаг газа в сборе с тросом
A05 801023 Контргайка М6
A06 809036 Шплинт 2х20
A07 850012 Ручка хода
A07, A70 07, 70 Ручка переднего хода в сборе с тросом
A07, A68 07, 68 Ручка заднего хода в сборе с тросом
A08 850012-1 Штифт
A09 809037-2 Штифт 5х25
A10 807033 Накладка рычага SJ044
A11 850014-1 Рычаг КПП
A12 750516-2 Рычаг фиксации руля
A13 807033 Накладка рычага SJ044
A14 801040 Шпилька фиксатора Ф2.5
A15 801051 Шайба Ф10х30х2
A16 200145 Шайба Ф16
A17 801250 Винт М10х30
A18 850010-1 Основание руля
A19 801027 Контргайка М10
A20 809030-2 Винт М16х150
A21 850001 Редуктор с КПП в сборе
A22 801123-1 Винт М8х35
A23 801072 Шайба Ф8
A24 801123-2 Винт М8х25
A25 801072 Шайба Ф8
A26 Крышка КПП
A27 806041-6 Двигатель в сборе 168FB
A28 801024 Контргайка М8
A29 801003 Винт М8х45
A30 801151 Фланцевая гайка M6
A31 850016-2 Крыло правое
A32 801001 Винт М6х14
A33 801049 Винт М10х40
A34 850007-1 Кронштейн правого крыла
A35 850006-1 Кронштейн левого крыла
A36 801027 Контргайка М10
A37 850008-1 Кронштейн двигателя
A38 850009-1 Подставка двигателя
A39 801040 Шпилька фиксатора Ф2.5
A40 850018 Пружина опоры
A41 850019-1 Опора
A42 801043 Штифт 10х50
A43 801049 Винт М10х40
A44 850002-1 Фиксатор кронштейна заглубителя
A45 801027 Контргайка М10
A46 809182-3 Палец фиксатора кронштейна
A47 801040 Шпилька фиксатора Ф2.5
A48 850003-1 Кронштейн заглубителя
A49 801042 Фиксатор заглубителя Ф10х40
A50 801135 Гайка М12
A51 801143-2 Винт М12х35
A52 801027 Контргайка М10
A53 850013-1 Задний кронштейн крыльев
A54 801250-1 Винт М10х20
A55 850015-2 Крыло левое
A56 801145-1 Винт М8х30
A57 809166-1 Нож левый
A58 809201-1 Основание внешней фрезы (левое)
A59 809167-1 Нож правый
A60 801026-1 Гайка М8
A61 801042-1 Штифт 8х40
A62 801040 Шпилька фиксатора Ф2.5
A63 809198-1 Основание внутренней фрезы (левое)
A64 809200-1 Основание внутренней фрезы (правое)
A65 809199-1 Основание внешней фрезы (правое)
A66 J00001 Комплект фрез в сборе
A67 J00001 Комплект фрез в сборе
A68 857002 Трос заднего хода
A69 200976 Трос газа
A70 857001 Трос переднего хода
A71 850012-2 Выключатель двигателя
A72 Заглубитель
