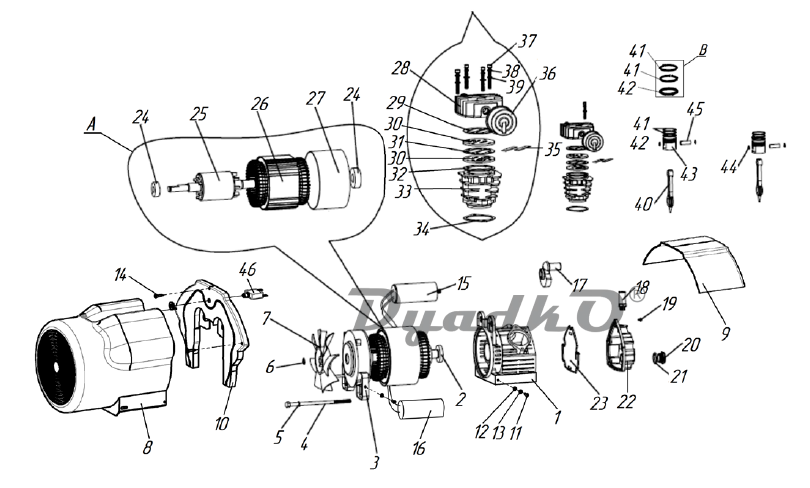

Схема ИНТЕРСКОЛ КВ-356/50 Головка компрессорная

1 Картер
2 Манжета коленчатого вала
3 Фланец электродвигателя
4 Болт М6х120 ISO 4014
5 Шайба пружинная
6 Кольцо пружинное Ø14
7 Вентилятор Ø14
8 Кожух зашитый двигателя
9 Кожух защитный насосной части
10 Щит кожуха
11 Винт (внутр.шест.S4) М5х16 ГОСТ 11738-84
12 Шайба пружинная 5 ГОСТ 6402-70
13 Шайба С.5 ГОСТ 11371-78
14 Шуруп 3-4х20 ГОСТ 8918-70
15 Конденсатор рабочий 50mf (CBB60 -50 µF 450 VAC )
16 Конденсатор пусковой 300mf (СD60- 300 µF 250 VAC)
17 Вал коленчатый
18 Сапун
19 Винт М6х16 (внутр.шест.S5)
20 Окно смотровое
21 Прокладка смотрового окна
22 Крышка картера
23 Прокладка крышки картера
24 Подшипник шариковый 6205RZ-3 (25х52х15)
25 Ротор Ø76х80мм
26 Статор Ø145х80мм
27 Корпус двигателя
28 Головка цилиндра
29 Прокладка головки блока
30 Плита клапанная
31 Прокладка алюминиевая
32 Прокладка клапанной плиты
33 Цилиндр 2 х Ø47
34 Прокладка картер - цилиндр
35 Клапан пластинчатый
36 Фильтр воздушный в сборе SM G1/2”
37 Винт М6х55 (внутр.шест.S5)
38 Шайба пружинная Ø6
39 Шайба плоская Ø6
40 Шатун
41 Кольцо компрессионное
42 Кольцо маслосъемное
43 Поршень
44 Кольцо стопорное
45 Палец поршневой
46 Реле тепловое с гайкой в сборе 12 А
B Комплект колец
А Электродвигатель в сборе
