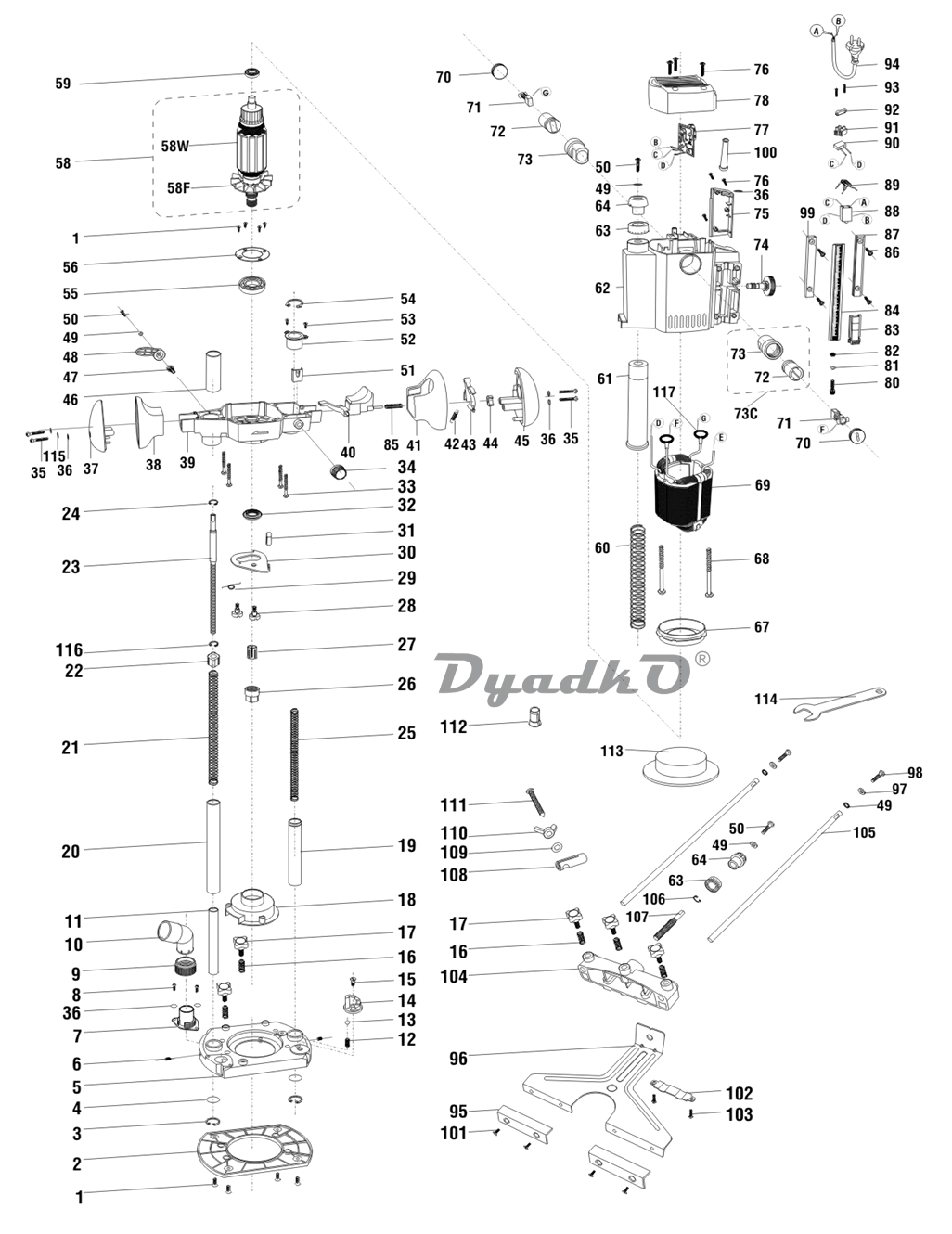

Схема URAGAN MER 2100 E

1 Винт М4х10 PH2
2 Платформа пластиковая
3 Кольцо стопорное сжимное D21
4 Диск D19 h1,0
5 Основа
6 Винт М6х12 Н3 (внутр)
7 Пылеотводная трубка (низ)
8 Винт М4х10 T20
9 Гайка пылеотводной трубки
10 Пылеотводная трубка (верх)
11 Вставка пластиковая
12 Пружина D6,5x16
13 Шарик стальной D6,5
14 Ограничитель
15 Винт М6х15 (шлиц) специальный
16 Пружина D8x16
17 Винт-барашек М6х17
18 Крышка прозрачная
19 Направляющая правая
20 Направляющая левая
21 Пружина D14,5x240
22 Гайка М8 специальная
23 Шпилька регулирующая
24 Кольцо разжимное D8
25 Пружина D11x170
26 Гайка цанги M20x1
27 Цанга D12
28 Винт M4x15 (шлиц) специальный
29 Пружина торсионная
30 Фиксатор
31 Колпачок пластиковый
32 Гайка специальная М20x1
33 Саморез 5х38 T20
34 Ручка фиксатора линейки
35 Винт М4х52 Т20
36 Шайба D4
37 Крышка левой ручки
38 Корпус левой ручки
39 Промщит
40 Кнопка выключателя
41 Корпус правая ручка
42 Пружина
43 Фиксатор выключателя
44 Стопор
45 Крышка правая ручка
46 Втулка направляющая
47 Винт специальный М10х30
48 Ручка стопора
49 Шайба D5
50 Винт M5х15 T20
51 Фиксатор линейки
52 Втулка пластиковая
53 Винт М4х8 РН2 (потай)
54 Кольцо разжимное D19
55 Подшипник шариковый 6004-2RS (42х20х12)
56 Фиксатор подшипника
58 Ротор в сборе
58F Крыльчатка
58W Ротор без крыльчатки
59 Подшипник шариковый 629-2RS (26х9х8)
60 Пружина D18x130
61 Трубка направлющая пластиковая
62 Корпус статора
63 Шкала
64 Ручка регулятора
67 Защита статора
68 Саморез 5x83 PH2
69 Статор
70 Крышка щёткодержателя
71 Щётка угольная
72 Гильза щёткодержателя
73 Корпус щеткодержателя
73С Щеткодержатель в сборе
74 Ручка регулировочная
75 Крышка корпуса боковая
76, 79 Саморез 4x18 T20
77 Блок электроники
78 Крышка корпуса статора
80 Винт М5х28 специиальный
81 Шайба d6,5 D12
82 Гайка М5
83 Указатель линейки
84 Линейка упорная
85 Пружина
86 Саморез 4х15 T20
87 Держатель линейки левый
88 Выключатель S12 8(8)A 250V~5E4
89 Катушка индукторная
90 Конденсатор 0,33 мкф
91 Колодка контактная
92 Прижим шнура
93 Саморез 4х16 PH2
94 Шнур сетевой резин, 2x1,5мм, 2м
95 Накладка
96 Упор
97 Шайба-гровер D5
98 Винт М5х15 РН2
99 Держатель линейки правый
100 Воротник шнура
101 Винт М4х6 РН2 (потай)
102 Скоба
103 Саморез 4х12 PH2
104 Ограничитель упора
105 Направляющая
106 Кольцо разжимное D7
107 Ось ограничителя
108 Наконечник М6
109 Шайба D6
110 Гайка-барашек М6
111 Винт М6х53 (шлиц) специальный
112 Цанга D10
113 Диск
114 Ключ
115 Шайба-гровер D4
116 Кольцо стопорное сжимное D15,5
117 Кольцо щеткодержателя
Шайба
Пружинное кольцо
Винт
