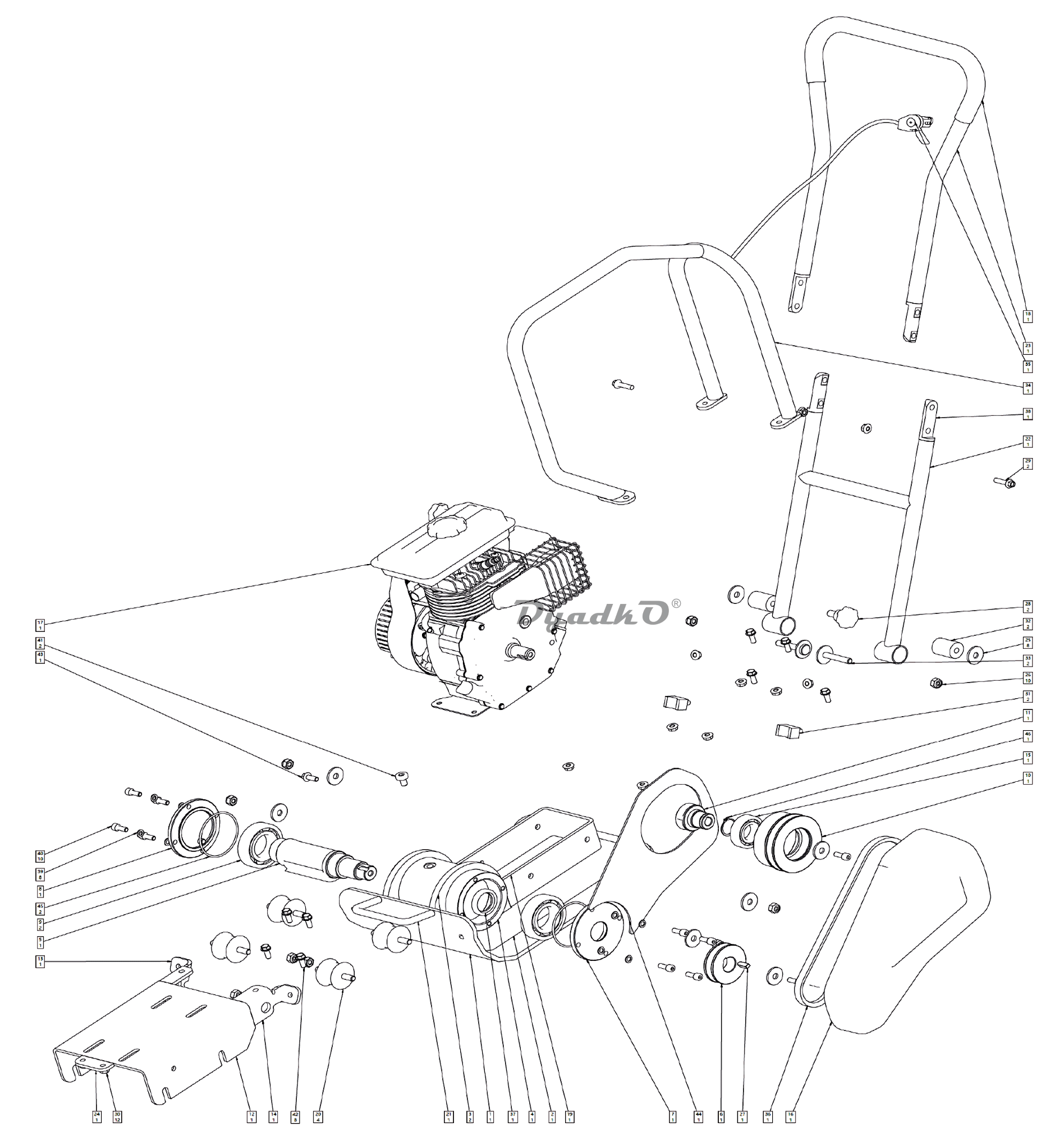

Схема КАЛИБР БВП-8,2/5900 (RAY-OU)

1 Виброплита
2 Защита виброустройства
3 Корпус виброустройства
4 Фланец цилиндрический
5 Вал виброустройства
6 Шкив ведомый
7 Крышка фланца
8 Фланец прижимной
9 Подшипник
10 Шкив ведущий
11 Кулачек сципления
12 Станина двигателя
13 Кронштейн пластины правый
14 Кронштейн пластины левый
15 Подшипник 6206
16 Кожух ремня
17 Двигатель 152F
18 Рукоятка основная
19 Опора двигателя
20 Подушка резиновая 50х38
21 Ручка виброплиты
22 Онования нижнее рукоятки
23 Труба рукоятки
24 Кронштейн соеденительный рамы
25 Шайба М8
26 Гайка М10
27 Шпонка 8.7х20
28 Болт барашек М10
29 Болт М8х30
30 Гайка М8
31 Подушка антивибрационная рукоятки
32 Подушка резиновая ( Ø=25х43мм)
33 Палец
34 Каркас защитный
35 Акселератор с тросом
36 Ремень зубчатый 13х686 (L=730мм; b=13х8мм)
37 Сальник 35х48х7
38 Соеденения рукоятки
39 Шайба М8
40 Болт М8х20
41 Пробка картера М10
42 Болт М8х25
43 Болт М8х40
44 Крышка ремня внутренняя
45 Кольцо М84х3 мм
46 Кольцо М27.7 мм
н/а Прокладка под виброплиту (500х300мм)
