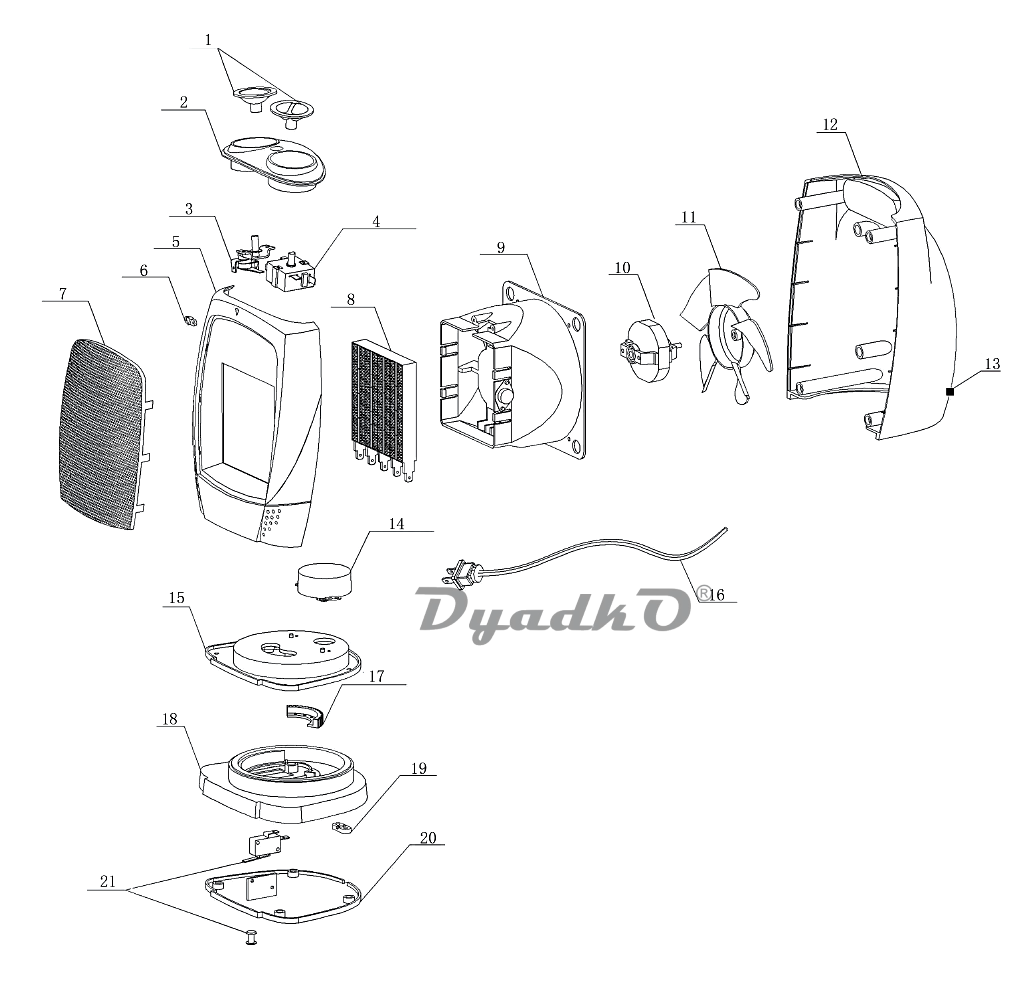

Схема (деталировка) пушки тепловые электрические и тепловентиляторы КАЛИБР ТВК-6 (ABC). Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

1	Рукоятки перекл. режимов/термостата
2	Панель управления
3	Термостат KST220
4	Переключатель режимов Т125 (5 выводов 4 полож.)
5	Корпус передняя часть
6	Индикатор сети
7	Решётка
8	Нагревательный элемент ZD-15, 1500 В
9	Корпус внутренний
10	Двигатель вентилятора YJ58-12A1 (вал L=18мм, М4, штифт)
11	Крыльчатка 5 лопастей
12	Корпус задняя часть
13	Выключатель поворота KCD 1
14	Двигатель поворота 49 YJ 3,0-3,6 об/мин (вал L=7 мм, шлицы)
15	Основание поворотного мех-ма
16	Кабель питания с вилкой
17	Сектор зубчатый
17.1	Шестерня
18	Основание
19	Прижим кабельный
20	Крышка нижняя
21	Выключатель защиты опрокидывания S116
