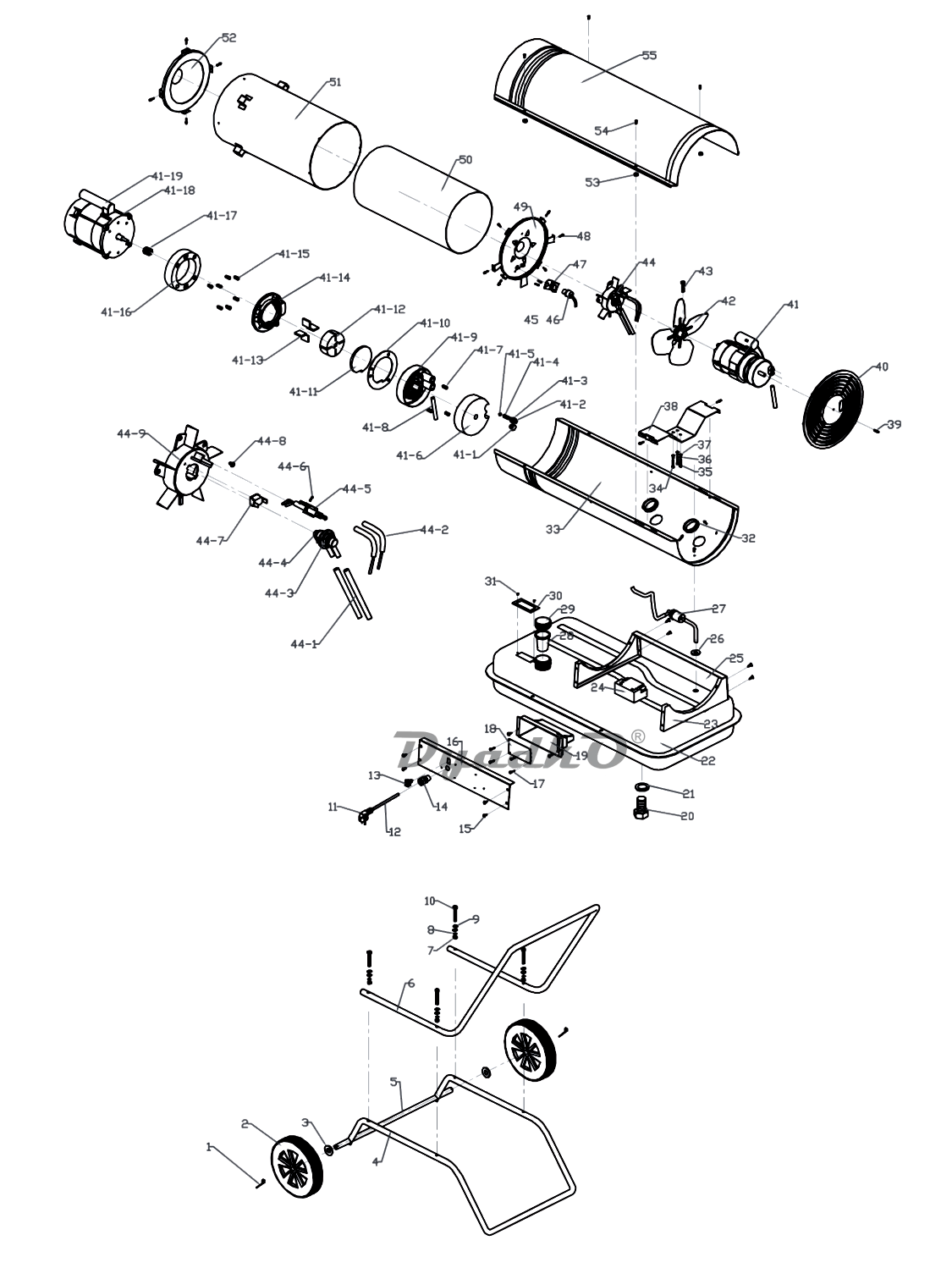

Схема КАЛИБР ТПД-43; ТПД-28 (KD)

1 Шплинт
2 Колесо
3 Опорная шайба колеса
4 Опора
5 Ось
6 Рукоятка
7 Гайка
8 Шайба пружинная
9 Шайба
10 Винт
11 Евровилка
12 Кабель питания 3G×1,5мм²
13 Выключатель КС 01-А
14 Сальник кабельный
15 Винт ST
16 Панель передняя
17 Винт ST
18 Плата управления
19 Коробка платы управления
20 Пробка сливная топливного бака
21 Прокладка пробки
22 Бак топливный
23 Стенка боковая
24 Модуль зажигания HLD-08 (HX-003-1)
25 Стенка задняя
26 Штуцер топливного бака
27 Фильтр топливный
28 Фильтр заливной горловины топл.бака
29 Крышка топливного бака
30 Указатель уровня топлива
31 Винт
32 Манжета защитная топливопровода
33 Корпус нижняя часть
34 Болт
35 Гайка
36 Шайба пружинная
37 Шайба
38 Кронштейн крепления электродвигателя
39 Винт
40 Решётка задняя
41-12 Ротор топливного насоса
41 Детали насоса топливного:
41-1 Заглушка
41-2 Винт регулировочный
41-3 Контргайка
41-4 Пружина
41-5 Шарик
41-6 Фильтр воздушный грубой очистки (большой)
41-7 Винт
41-8 Штуцер
41-9 Крышка топливного насоса внутренняя
41-10 Прокладка асбестовая
41-11 Фильтр воздушный тонкой очистки (малый)
41-13 Лепесток насоса графитовый
41-14 Крышка топливного насоса наружная
41-15 Винт
41-16 Проставка
41-17 Муфта
41-18 Двигатель электрический топливного насоса
41-19 Конденсатор 8мкФ/450В (СВВ-60) (провода) в корпусе
42 Крыльчатка вентилятора
43 Винт
44-1 Топливопровод
44-2 Провод высокого напряжения
44-3 Корпус форсунки
44-4 Форсунка ED7
44-5 Свеча поджига
44-6 Винт крепления свечи
44-7 Термопредохранитель KSD 303C 250В 10A 260°C
44-8 Винт
44-9 Корпус горелки
44 Горелка в сборе
45 Уплотнение резиновое фотоэлемента
46 Фотоэлемент
47 Кронштейн фотоэлемента
48 Заклепка
49 Кронштейн форсунки
50 Теплообменник внутренний
51 Теплообменник наружний
52 Крышка передняя
53 Гайка
54 Винт
55 Корпус верхняя часть
Форсунка ED8
