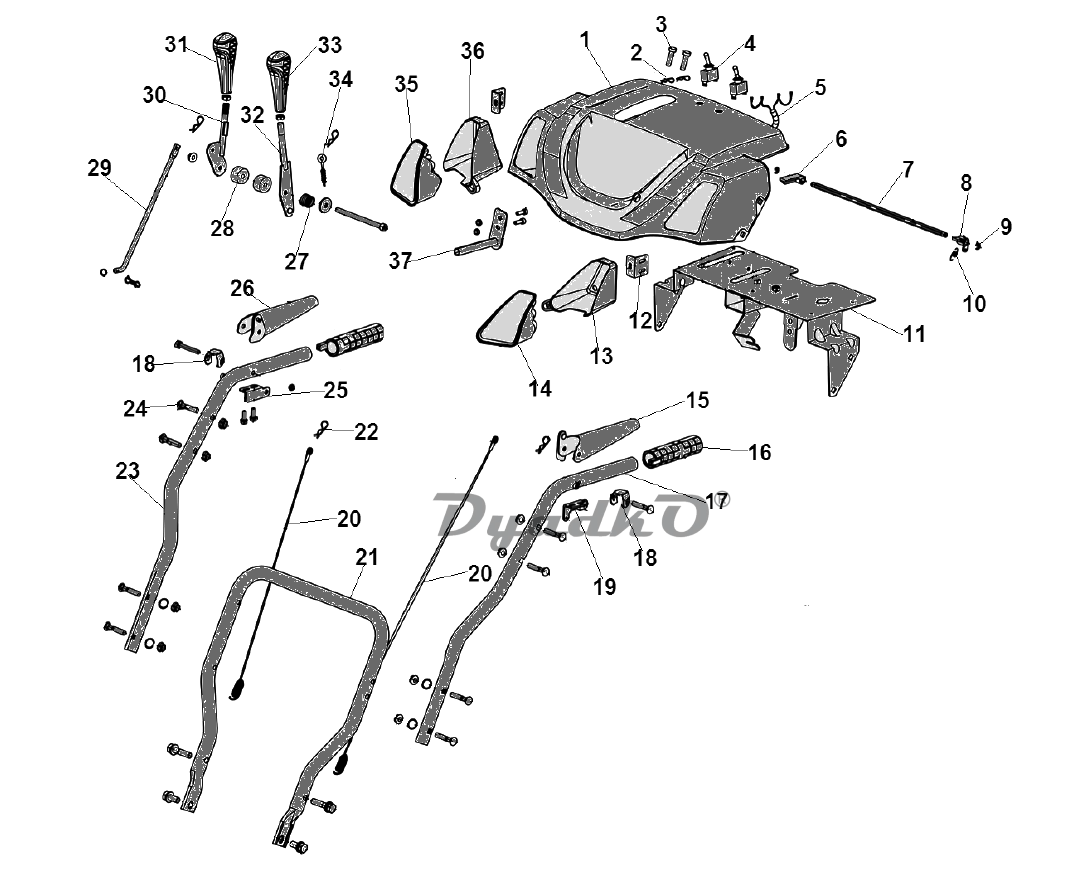

Схема CHAMPION (IGP) ST662E Ручки, Панель управления

1 Панель
2 Шплинт срезного болта
3 Срезной болт
4 Выключатель фары, обогрева рукояток
5 Комплект проводов
6 Фиксатор рычага шнека
7 Вал фиксаторов
8 Фиксатор рычага хода
9 Стопорная шайба
10 Пружина фиксатора
11 Суппорт крепления панели
12 Кронштейн крепления фары
13 Крышка левой фары
14 Левая фара
15 Рычаг включения хода
16 Ручка рабочей рукоятки
17 Верхняя левая рабочая рукоятка
18 Кронштейн рычагов
19 Левый кронштейн вала фиксаторов
20 Трос включения хода/шнека
21 Нижняя рабочая рукоятка
22 Шплинт
23 Верхняя правая рабочая рукоятка
24 Болт М8х40
25 Правый кронштейн вала фиксаторов
26 Рычаг включения шнека
27 Пружина
28 Втулка рычагов
29 Тяга рычага переключения передач
30 Рычаг переключения передач
31 Ручка рычага
32 Рычаг козырька желоба
33 Ручка рычага
34 Трос изменения наклона козырька желоба
35 Правая фара
36 Крышка правой фары
37 Направляющая рычага поворота желоба
