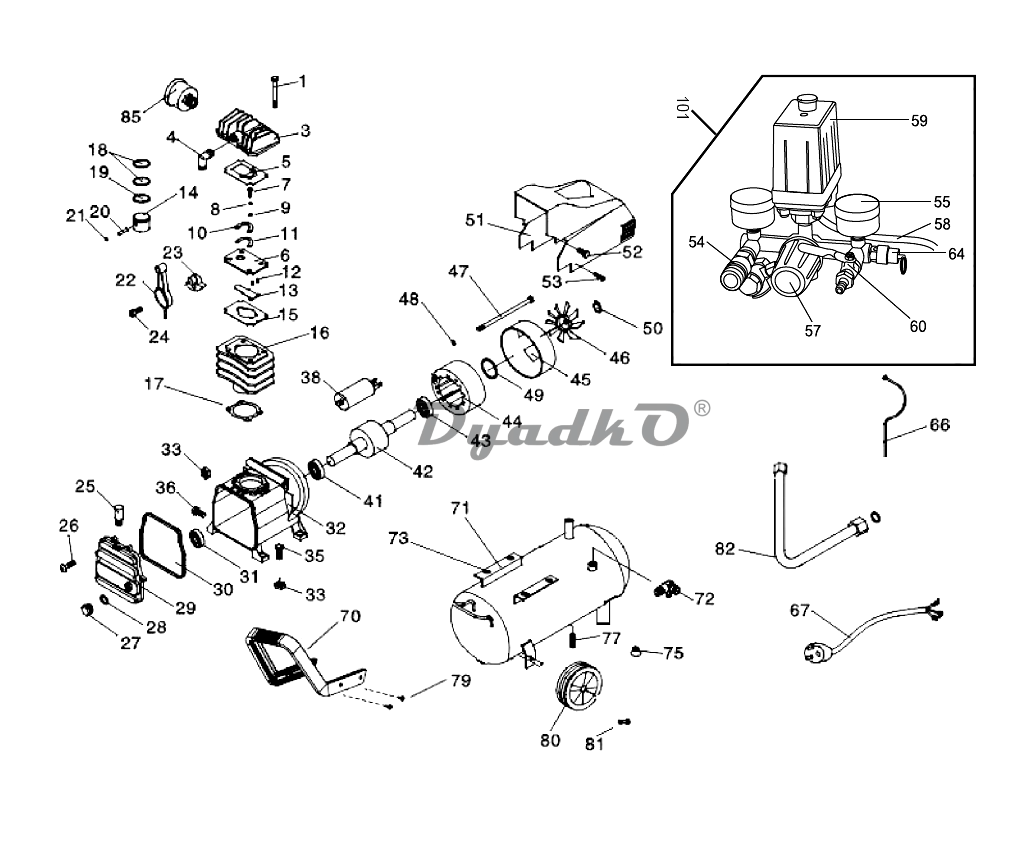

Схема СОЮЗ ВКС-9315С

1 болт с шайбой
3 головка цилиндра
4 штуцер М17
5 прокладка цилиндра
6 плита клапана
7 винт
8 шайба
9 шайба
10 ограничитель клапана
11 ограничитель клапана
12 штифт
13 пластина клапана
14 PISTON
15 прокладка
16 CYLINDER
17 прокладка
18 COMPRESSION RING
19 OIL RING
20 палец поршня 12х38,5
21 кольцо стопорное 13
22 шатун
23 эксцентрик
24 винт
25 сапун
26 винт
27 индикатор
28 уплотнение
29 крышка картера
30 уплотнение крышки
31 сальник 20х40х7
32 картер двигателя
33 гайка
35 болт
36 пробка сливная
38 CAPACITOR
41 подшипник 6204
42 ROTOR
43 подшипник 6202
44 статор 70х40
45 крышка мотора
46 вентилятор
47 болт
48 шайба
49 прокладка
50 кольцо стопорное
51 кожух защитный
52 болт
53 винт
54 соединитель
55 манометр (12 бар, М10)
57 регулятор
58 штуцер
59 реле давления (1 порт, М12, давление 12 бар)
60 клапан шаровый
64 клапан предохранительный (М13)
66 трубка
67 кабель сетевой
70 HANDLE GRIP
71 ресивер
72 клапан обратный (М17 посадка; выход М10, М14)
73 HEX NUT
75 FOOT
76 болт
77 клапан дренажный
79 NUT
80 колесо (D156, d13, h28)
81 PIN
82 DISCHARGE PIPE ASSEMBLY
85 фильтр воздушный (посадка М16, D58, губка)
101 реле давления в сб
