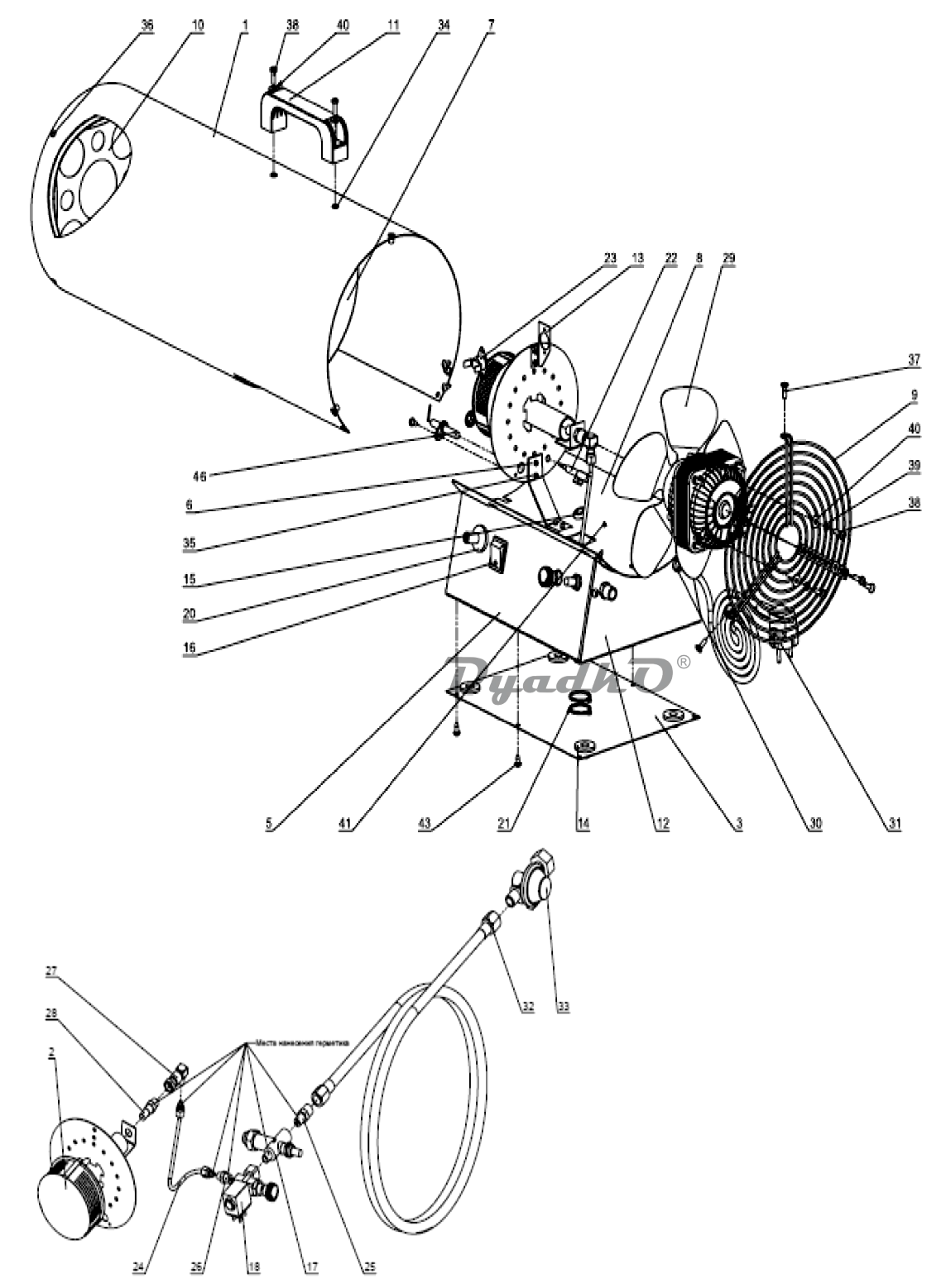

Схема КАЛИБР ТПГ-33 (Ижевск 2017)

1 Корпус
2 Горелка
3 Дно
4 Колодка заземления
5 Коробка
6 Кронштейн
7 Обечайка
8 Основание
9 Решетка задняя GH-10.501.001 Zink
10 Решетка передняя
11 Рукоятка СП 120
12 Стенка
13 Уголок
14 Амортизатор 2108-5112092-0,1
15 Втулка провода 400-374058
16 Выключатель клавишный С6053PLNAB(красная линза,чёрный корпус)
17 Клапан газовый с коллектором
18 Клапан электромагнитный с вентилем
19 Клемная колодка PA9H (12клемм)
20 Пьезокнопка
21 Стяжка кабельная 3*80
22 Термопара
23 Термопредохранитель KSD301 (250V,16A,90гр.)
24 Трубка медная L=250мм
25 Фитинг
26 Фитинг
27 Фитинг угловой
28 Форсунка
29 Вентилятор модель ST-M53-d200/19
30 Фиксатор кабеля SB5R-1
31 Шнур ПВС-ВП 2*0,75+1*0,75 (RAL 9005 чёрный,евровилка)
32 Шланг ПВХ 3/8-1/4 (IGT DVGW DIN 4815-1 Class 10-6,3mm)
33 Редуктор 1,5bar (H340 IGT F-male regulator)
34 Гайка вытяжная цилиндрическая,стандартный бортик оц., насечка, М4(0,5*3,0)
35 Заклёпка вытяжная (тяговая) 4,0*8 стальная с плоским стандартным бортиком ST/S
36 Заклёпка вытяжная (тяговая) 3,2*6 стальная с плоским стандартным бортиком AL/S
37 Винт M4х14 потай,крест.шлиц Ph,оц. (DIN 965)
38 Винт M4х14 цил.голов, с п/сф, крест.шлиц Ph,оц. (DIN 7985)
39 Шайба гровер М4 оц. ГОСТ 6402-70 (DIN127)
40 Шайба увеличенная 4 оц. ГОСТ 6958-70 (DIN 9021)
41 Саморез 2,9*16 п/сф, крест шлиц Ph, острый, оц DIN 7981
42 Саморезы 3,9х10 п/сф, крест шлиц Ph, острый, оц DIN 7981
43 Саморез 3,9*9,5 п/сф, крест шлиц Ph, острый, оксид DIN7981
44 Комплект проводов
45 Упаковка
*46 Свеча поджига с электродом и проводом заземления в сборе
