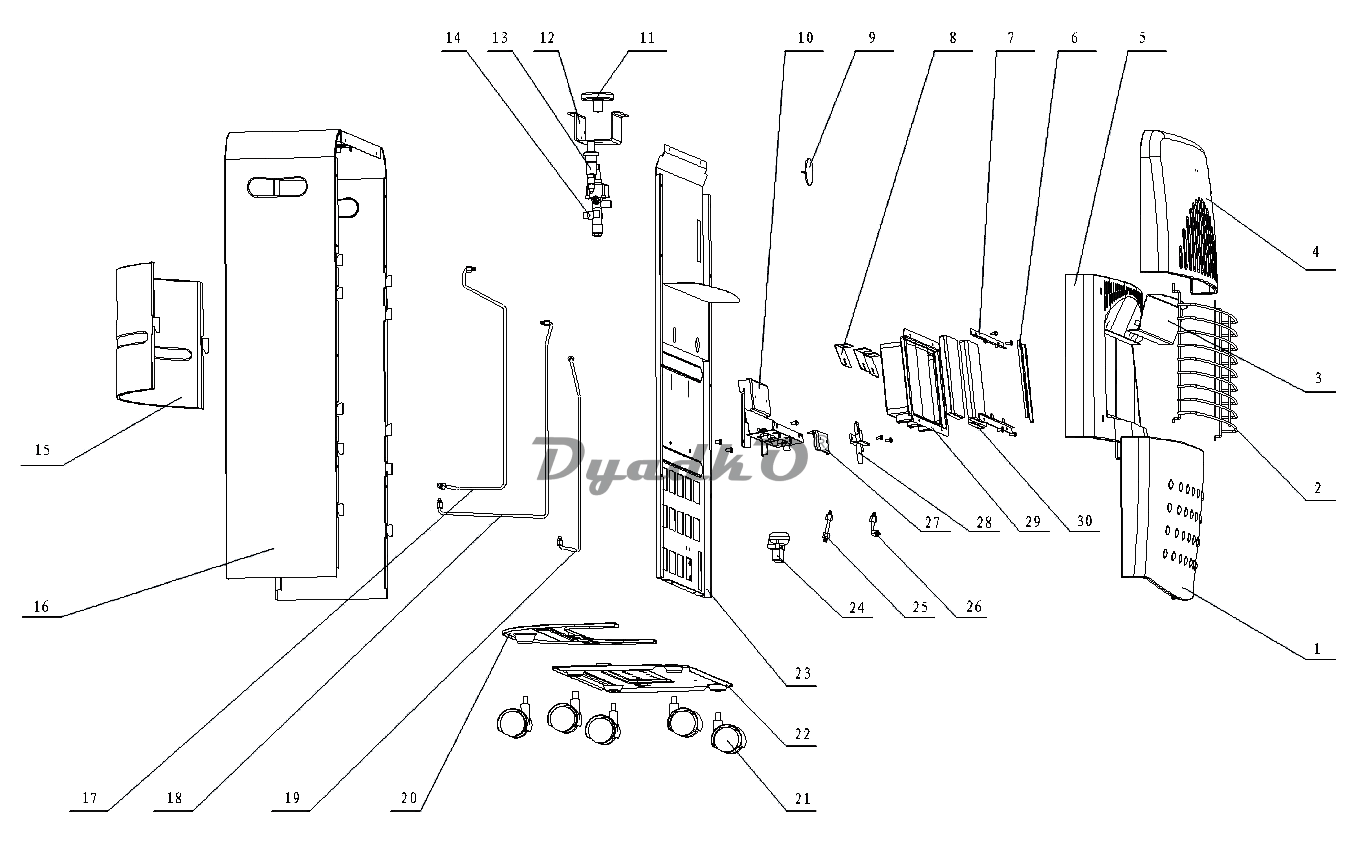

Схема КАЛИБР ГКО-4200 (ABC)
1
Панель передняя - нижняя часть
2
Решётка
3
Щиток тепловой
4
Панель передняя - верхняя часть
5
Панель передняя - средняя часть
6
Пластина разделительная
7
Планка прижимная
8
Рассекатель потока
9
Наклейка
10
Кронштейн форсунок
10-1
Форсунка поджига
10-2
Форсунка
11
Ручка крана газового
12
Кронштейн крана газового
13
Кнопка пьезоэлектрическая
14
Кран газовый трёхпозиционный
15
Крышка баллона
16
Корпус
17
Трубка 1
18
Трубка 2
19
Трубка 3
20
В данной модели не применяется
21
Колесо
22
Основание
23
Панель разделительная
24
Выключатель опрокидывания
25
Трубка 4
26
Трубка 5
27
Кронштейн ODS
28
Блок поджига и контроля пламени ODS
29
Корпус горелок
30
Горелка керамическая
