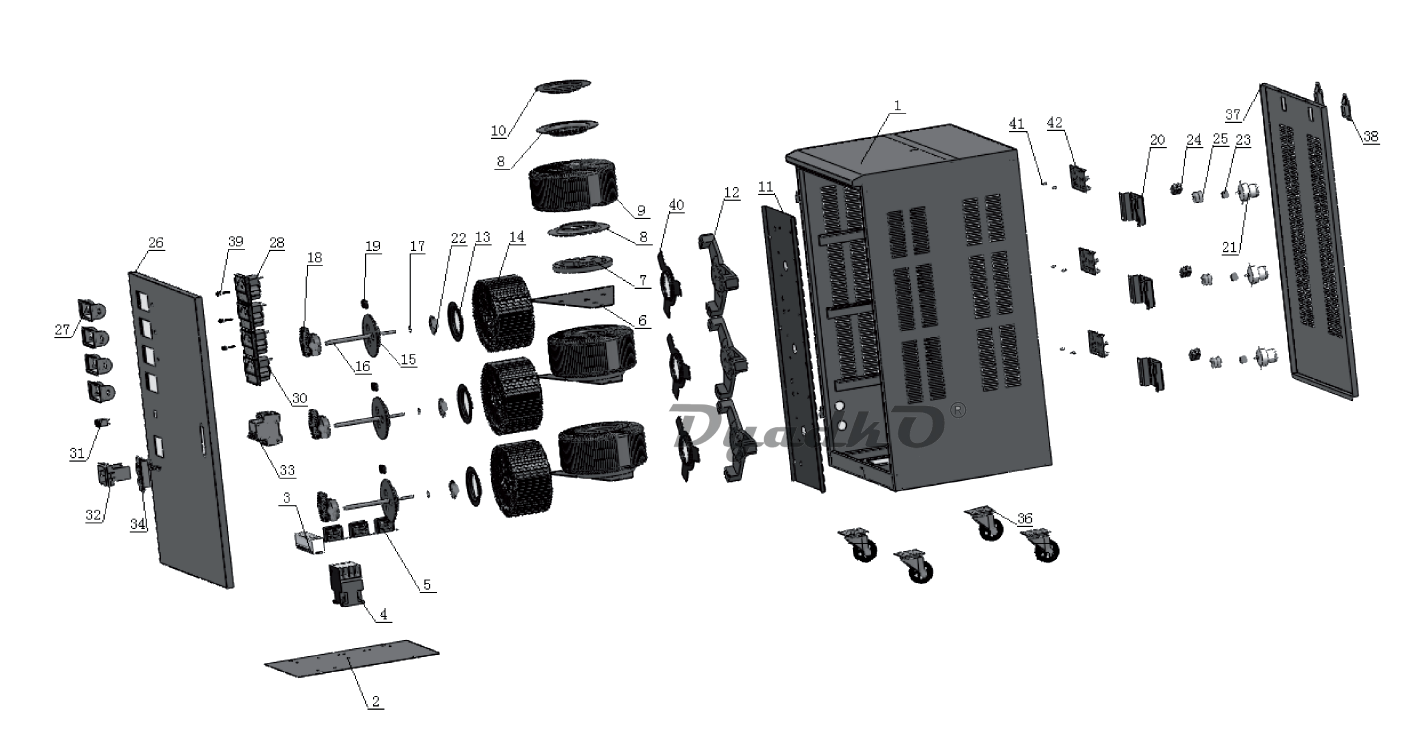

Схема КАЛИБР АСН-20000/3м (JCN)

1 Шкаф
2 Дно
3 Колодка клеммная
4 Пускатель магнитный CJX2-5011 220V
5 Трансформатор тока LMZ1-0,5-200-5
6 Полка
7 Основание дросселя
8 Прокладка изоляционная
9 Дроссель
10 Крышка дросселя
11 Панель монтажная
12 Основание автотрансформатора
13 Прокладка изоляционная
14 Автотрансформатор
15 Крышка автотрансформатора
16 Ось
17 Кольцо стопорное 8 (нар.)
18 Реохорд в сборе
19 Ограничитель
20 Кронштейн двигателя
21 Двигатель с редуктором 32ZY
22 Шестерня ведомая
23 Шестерня ведущая
24 Микровыключатель KW-9 (PK) (сдвоенный)
25 Кулачок
26 Дверь передняя
27 Гнездо приборное 69L17
28 Амперметр 69L17 0-50A
30 Вольтметр 69L17 0-450В
31 Кнопка KD2 зелёная
32 Кронштейн выключателя C45/3P
33 Выключатель автоматический C45 DZ47-32А/3P
34 Замок двери
35 Втулка резиновая Ø25
36 Колесо в сборе
37 Дверь задняя
38 Защёлка пластмассовая
39-1 Светодиод красный Ø8
39-2 Светодиод жёлтый Ø8
39-3 Светодиод зелёный Ø8
40 Прокладка изоляционная
41 Стойка пластмассовая
42 Плата управления ТС142269
