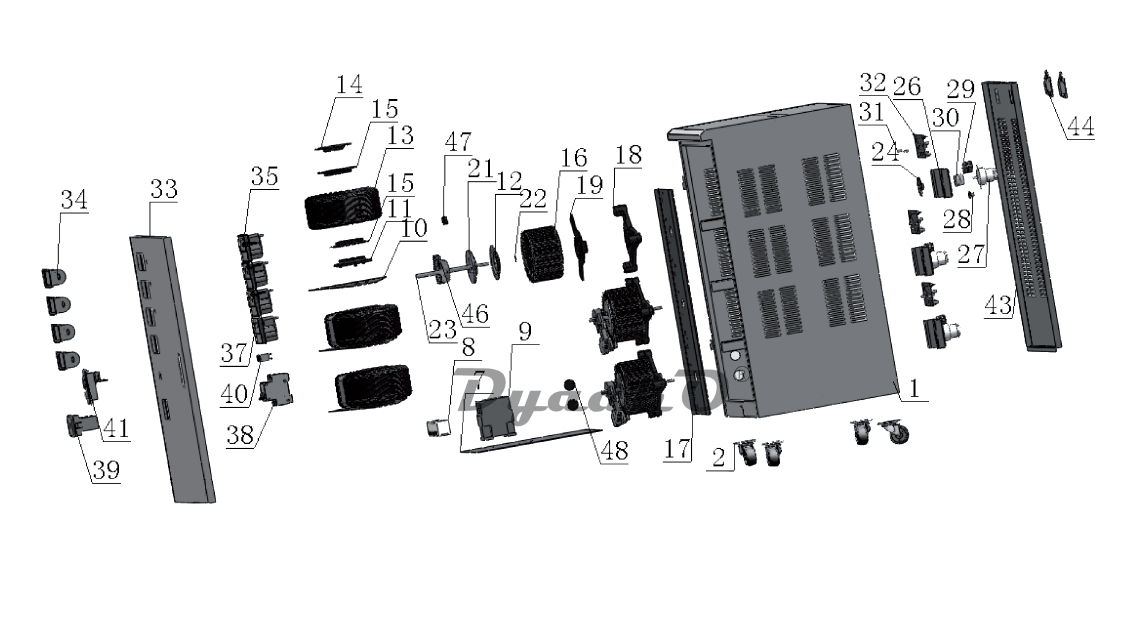

Схема КАЛИБР АСН-15000/3м (JCN)

1 Шкаф
2 Колесо в сборе
7 Дно
8 Колодка клеммная
9 Пускатель магнитный CJX2-3210 220V
10 Полка
11 Основание дросселя
12 Прокладка изоляционная
13 Дроссель
14 Крышка дросселя
15 Прокладка изоляционная
16 Автотрансформатор
17 Панель монтажная
18 Основание автотрансформатора
19 Прокладка изоляционная
21 Крышка автотрансформатора
22 Кольцо стопорное 8 (нар.)
23 Ось
24 Шестерня ведомая (большая)
25 Реохорд в сборе
26 Кронштейн двигателя
27 Двигатель с редуктором 32ZY
28 Шестерня ведущая
29 Микровыключатель KW-9 (PK) (сдвоенный)
30 Кулачок
31 Стойка пластмассовая
32 Плата управления ТС142269
33 Дверь передняя
34 Гнездо приборное 69L17
35 Амперметр 69L17 0-30A
37 Вольтметр 69L17 0-450В
38 Выключателт автоматический C45 DZ47-25A/3P
39 Кронштейн выключателя C45/3P
40 Кнопка KD2 зелёная
41 Замок двери
43 Дверь задняя
44 Защелка пластмассовая
45-1 Светодиод красный Ø8
45-2 Светодиод жёлтый Ø8
45-3 Светодиод зелёный Ø8
47 Ограничитель
48 Втулка резиновая Ø25
