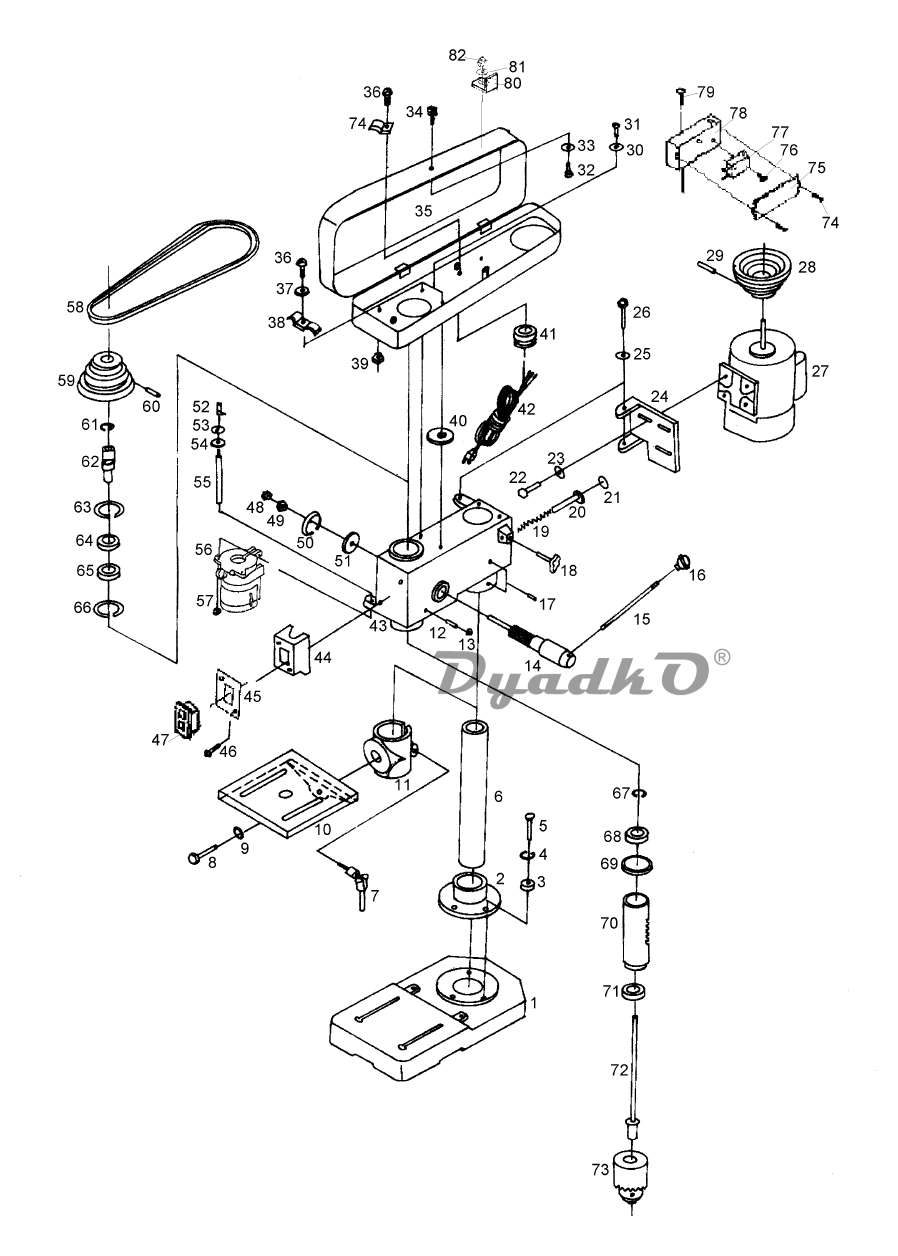

Схема КАЛИБР СС-13С/350 (JFD)

1 Основание
2 Основание колонны
3 Шайба 8
4 Шайба пружинная 8
5 Болт М8×16
6 Колонна
7 Болт затяжной
8 Болт М12×26
9 Шайба пружинная 12
10 Стол рабочий
11 Хомут крепления рабочего стола
12 Винт установочный М6×25
13 Гайка М6
14 Ворот зубчатый
15 Ганшпуг
16 Набалдашник
17 Винт установочный М8×10
18 Винт-барашек контрящий
19 Пружина натяжителя
20 Ось натяжителя
21 Пятка резиновая
22 Болт М6×12
23 Шайба 6
24 Платформа двигателя
25 Шайба 8
26 Болт М8×16
27 Двигатель (кронштейн пямой)
28 Шкив двигателя (ведущий)
29 Винт установочный М6×10
30 Шайба 6
31 Болт М6×12
32 Гайка
33 Шайба
34 Винт
35 Кожух защитный ременной передачи
36 Винт М4×12
37 Шайба 4
38 Прижим кабеля
39 Втулка кабельная
40 Шайба
41 Втулка кабельная
42 Кабель питания 3G×0,75мм² L=2м с вилкой
43 Суппорт
44 Коробка выключателя
45 Рамка выключателя
46 Винт
47 Выключатель KJD6 (СК1) (без корп.)
48 Гайка
49 Гайка
50 Крышка пружины
51 Пружина возвратная
52 Индикатор глубины сверления
53 Гайка М10×1,0
54 Гайка М10×1,0
55 Шпилька ограничительная резьбовая М10×1,0
56 Экран защитный в сборе
57 Гайка
58 Ремень К-690
59 Шкив шпинделя (ведомый)
60 Винт установочный М6×10
61 Кольцо стопорное 22 (нар.)
62 Ось шкива ведомого
63 Кольцо стопорное 40 (внутр.)
64 Подшипник 6203
65 Подшипник 6203
66 Кольцо стопорное 40 (внутр.)
67 Кольцо стопорное 12 (нар.)
68 Подшипник 6201
69 Прокладка резиновая
70 Втулка шпинделя
71 Подшипник 6201
72 Шпиндель
73 Патрон ключевой 1,5-13мм В16
74 Винт ST3×6
75 Крышка коробки микровыключателя
76 Винт ST3×20
77 Микровыключатель ВС-8 (ЗК)
78 Коробка микровыключателя
79 Винт М6×12
80 Толкатель микровыключателя
81 Шайба
82 Винт
