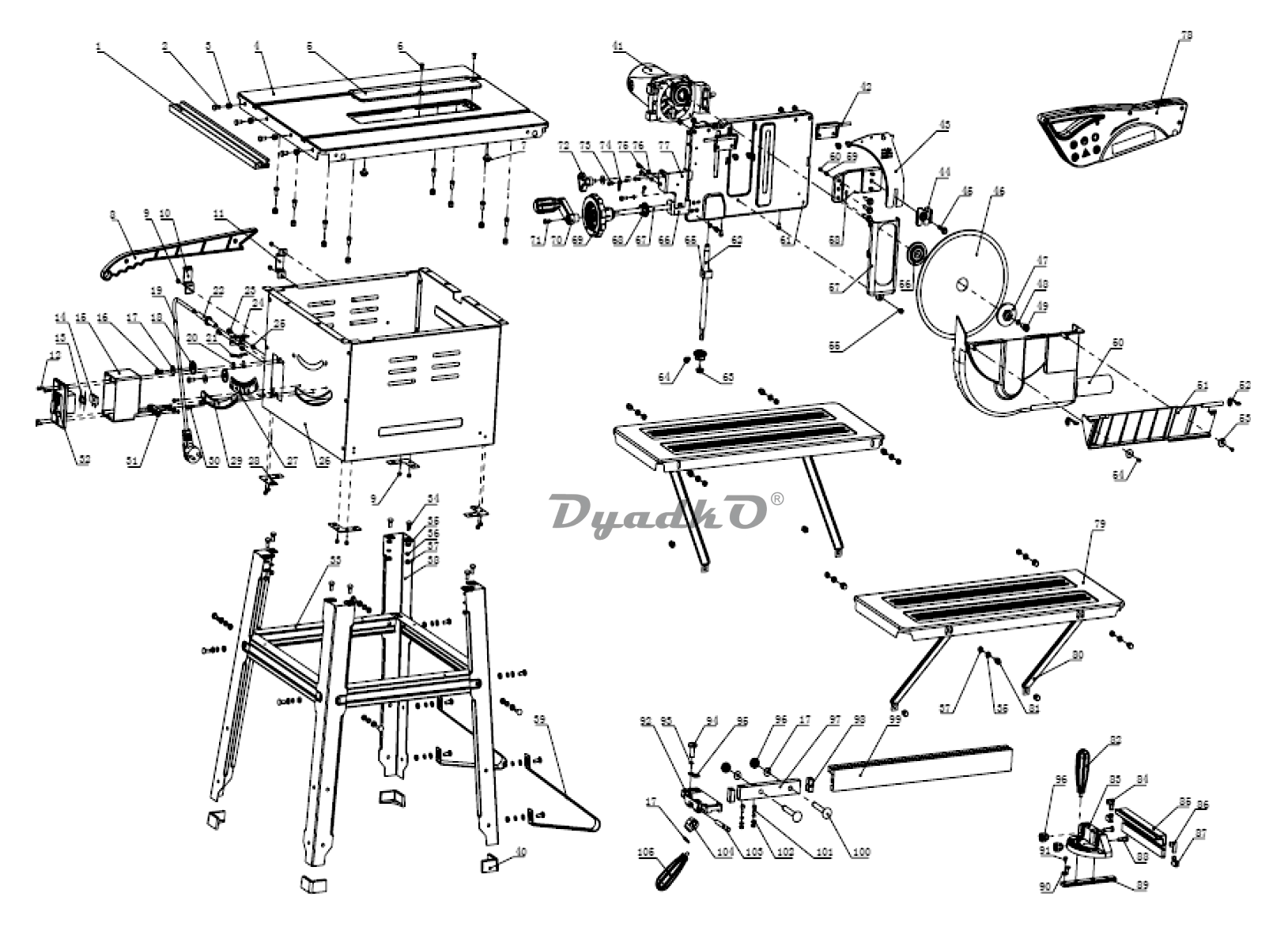

Схема КАЛИБР ЭПН-1700A+СТ (Baoding)

1 Рейка направляющей упора параллельного
2 Винт
3 Гайка
4 Стол рабочий
5 Накладка пластиковая
6 Винт шестигранник вн.
7 Винт
8 Толкатель
9 Заклёпка
10 Зажим толкателя 1
11 Зажим толкателя 2
12 Винт
13 Катушка индуктивности
14 Конденсатор р/п
15 Корпус выключателя
16 Винт
17 Шайба плоская
18 _______
19 Кабель
20 Винт
21 Перемычка
22 Бандаж
23 Винт
24 Кранштейн прямоугольный
25 Гайка стопорения
26 Корпус
27 Линейка угла наклона
28 Плита угловая
29 Рейка зубчатая угла наклона
30 Винт
31 Плита крепления выключателя
32 Выключатель
33 Траверс
34 Болт с круглой головкой
35 Шайба плоская
36 Шайба пружинная
37 Гайка
38 Нога опорная
39 Вставка
40 Подушки педали
41 Двигатель
42 Пластина вращающая
43 Кронштейн кожуха нижнего
44 Зажим кожуха защитного
45 Винт
46 Диск режущий
47 Шайба прижимная
48 Шайба плоская
49 Винт
50 Кожух защитный нижний с трубой пылеовода
51 Отрожатель
52 Блок дефлектора
53 Шайба плоская
54 Винт
55 Винт
56 Шайба опорная
57 Защита полотна пилы
58 Пластина фиксирующая
59 Колонка тормоза
60 Пружина тормозная
61 Пластина фиксации двигателя
62 Винт
63 Винт
64 Винт
65 Гайка
66 Кронштейн маховичка
67 Ось угла наклона
68 Шестерня коническая
69 Маховик
70 Кривошип
71 Винт
72 Стопор
73 Винт
74 Стрелка указатель
75 Винт
76 Шайба пружинная
77 Кронштейн крепления регулятора наклона
78 Кожух защитный
79 Стол дополнительный
80 Опора стола дополнительного
81 Винт
82 Рукоятка
82-91 Упор угловой в сборе с транспортиром
83 Маховик
84 Крышка направляющей штанги 3
85 Направляющая угловая
86 Крышка направляющей штанги 2
87 Крышка направляющей штанги 1
88 Винт
89 Стержень направляющий
90 Указатель угломера
91 Винт
92-95+105 Рукоятка-фиксатор кроншт. параллельного упора
92-105 Упор параллельный в сборе
99 Упор параллельный
100 Болт регулировочный
