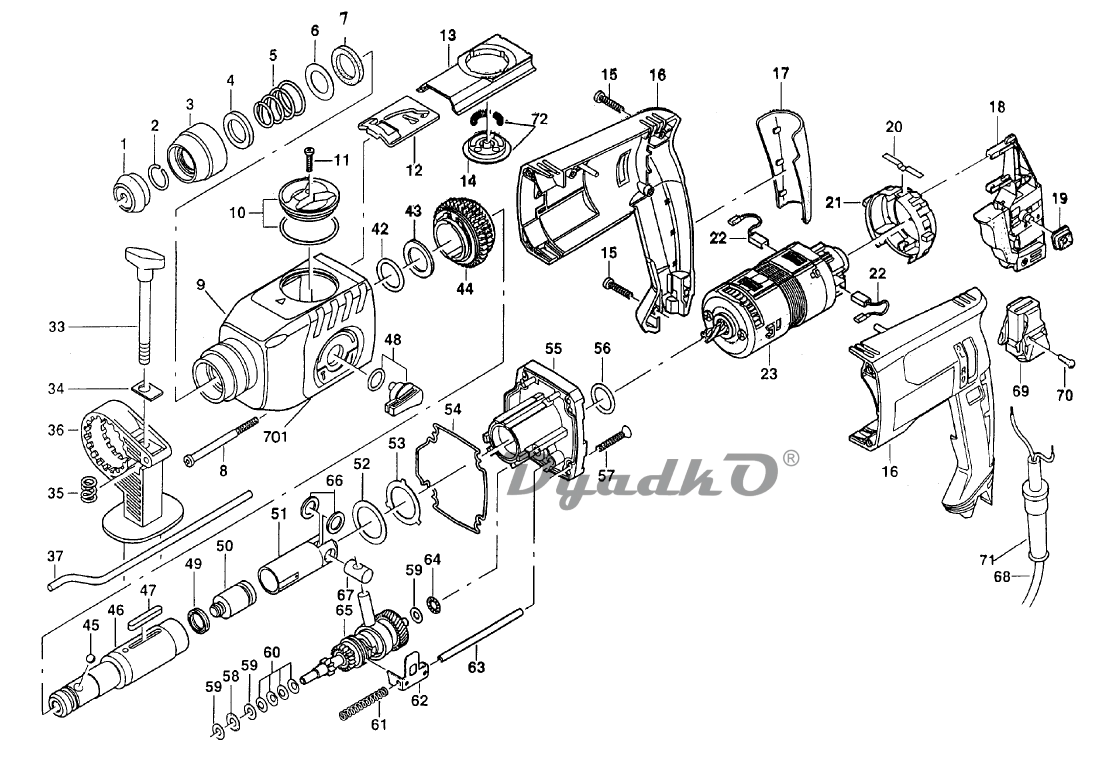

Схема KRESS MBH 1000 (04282311)

1 КОЛПАК ПЫЛЕЗАЩИТНЫЙ
2 КОЛЬЦО СТОПОРНОЕ
3 КОЛПАК ШПИНДЕЛЯ
4 КОЛЬЦО ЗАПИРАЮЩЕЕ
5 ПРУЖИНА КОНИЧЕСКАЯ
6 ШАЙБА 20х32х0,5
7 УПЛОТНИТЕЛЬ ФЕТРОВЫЙ
8 ВИНТ 75 ММ
9 КОРПУС РЕДУКТОРА СИНИЙ
10 ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
11 ВИНТ КТ 3х14
12 ПЛАСТИНА ПЕРЕКЛЮЧАТЕЛЯ
13 ВКЛАДЫШ ПЕРЕКЛЮЧАТЕЛЯ
14 ДИСК ПЕРЕКЛЮЧАТЕЛЯ
15 ВИНТ 4,0х19 TORX
16 КОРПУС МОТОРА
17 НАКЛАДКА НА РУКОЯТКУ
18 ВЫКЛЮЧАТЕЛЬ
19 ВКЛАДЫШ ВЫКЛЮЧАТЕЛЯ
20 ПЛАСТИНАПРУЖИННАЯ
21 ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА
22 ЩЕТКА УГОЛЬНАЯ
23 МОТОР MAXX POWER В СБОРЕ
31 ПЕРЕХОДНИК SDS+
33 ВИНТ-БАРАШЕК
34 ПЛАСТИНА СПЕЦИАЛЬНАЯ
35 ПРУЖИНА
36 РУКОЯТКА, ВЕРХНЯЯ ЧАСТЬ
37 ОГРАНИЧИТЕЛЬ ГЛУБИНЫ
42 КОЛЬЦО РЕЗИНОВОЕ 22х3
43 ШАЙБА МЕТАЛЛИЧЕСКАЯ 22х32х2
44 БЛОК ШЕСТЕРЕН С МУФТОЙ
45 ШАРИК СТАЛЬНОЙ 7 ММ
46 ШПИНДЕЛЬ СВЕРЛИЛЬНЫЙ
47 ШПОНКА ШПИНДЕЛЯ
48 ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
49 КОЛЬЦО КОМПРЕССИОННОЕ
50 БОЕК-ПОРШЕНЬ
51 ЦИЛИНДР
52 ШАЙБА УПОРНАЯ
53 ШАЙБА УПОРНАЯ
54 УПЛОТНИТЕЛЬ ФИГУРНЫЙ
55 ОПОРА РЕДУКТОРА
56 УПЛОТНИТЕЛЬ ФЕТРОВЫЙ
57 ВИНТ КТ 4х30
58 ПОДШИПНИК ИГОЛЬЧАТЫЙ
59 ШАЙБА УПОРНАЯ
60 ШАЙБА ПРУЖИННАЯ 12,5х6,2х0,5
61 ПРУЖИНА
62 ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ
63 ОСЬ ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ
64 ПОДШИПНИК ИГОЛЬЧАТЫЙ УПОРНЫЙ
65 ВАЛ ПРОМЕЖУТОЧНЫЙ В СБОРЕ
66 ШАЙБА 12х18х1,2
67 ОСЬ ЦИЛИНДРА
68 ШНУР СЕТЕВОЙ
69 АДАПТЕР СЕТЕВОГО ШНУРА
70 ВИНТ 3х16
71 МУФТА СЕТЕВОГО ШНУРА
72 ДИСК ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ
73 ЧЕМОДАН
74 СМАЗКА VP828 ТЮБИК 45 Г
100 ___________
101 ___________
701 РЕДУКТОР В СБОРЕ
