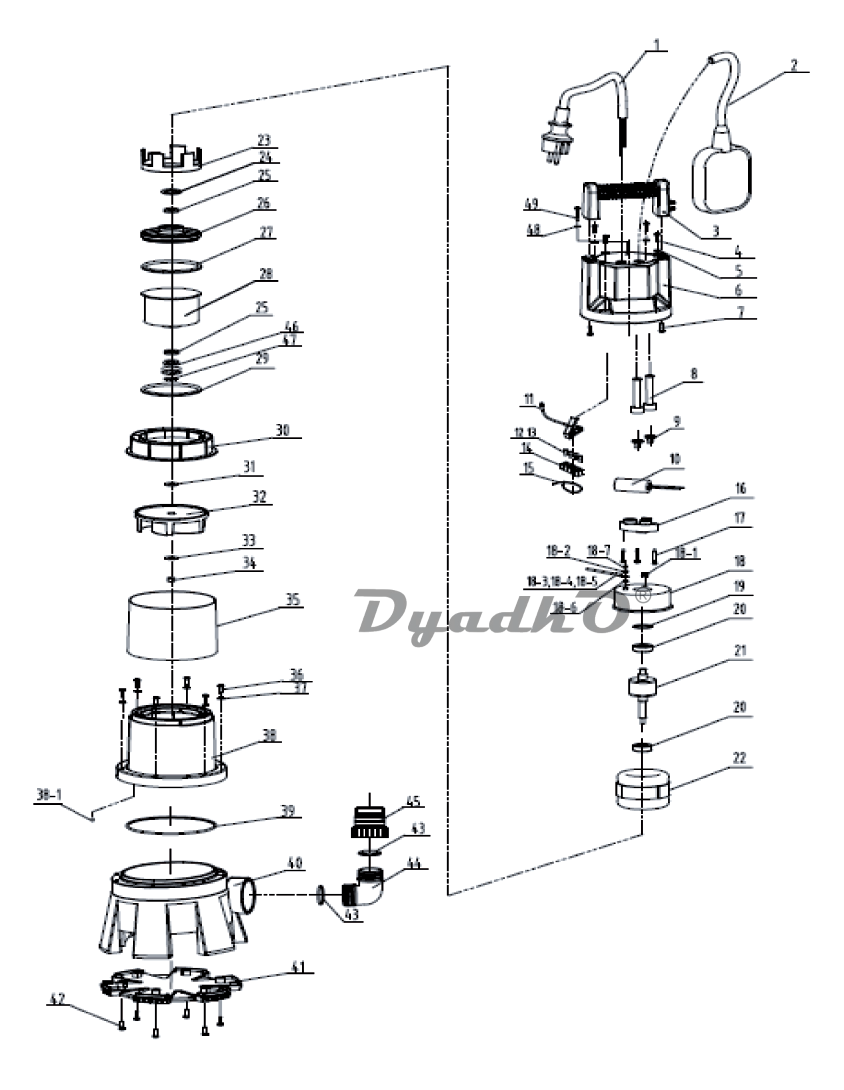

Схема КАЛИБР НПЦ-1100У (JH)

1 Кабель питания
2 Блок отключения (поплавок)
3 Ручка
4 Винт
5 Шайба
6 Крышка насоса
7 Винт
8 Бандаж резиновый (для кабеля питания)
8 Бандаж резиновый (для поплавка)
9 Втулка кабельная
9 Втулка кабельная
10 Конденсатор 16мкФ
11 Клемма заземления
12 Наконечник провода
13 Наконечник провода
14 Клеммник
15 Стяжка пластмассовая
16 Держатель кабельный
17 Винт ST
18 Крышка двигателя
18-1 Сальник кабельный
18-2 Шайба
18-3 Провод монтажный
18-4 Клемма
18-5 Трубка термоусадочная
18-6 Шайба
18-7 Винт
19 Шайба волнистая
20 Подшипник 6201-2Z
21 Якорь
22 Статор
23 Проставка
24 Шайба
25 Сальник резиновый
26 Крышка алюминиевая
27 Кольцо резиновое
28 Стакан статора
29 Кольцо резиновое
30 Кольцо установочное
31 Шайба регулировочная
32 Крыльчатка
33 Шайба регулировочная
34 Гайка
35 Защитный кожух
36 Винт
37 Шайба
38 Корпус насоса
38-1 Шарик стальной
39 Кольцо резиновое
40 Корпус нагнетателя
41 Крышка нагнетателя
42 Винт
43 Кольцо резиновое
44 Патрубок угловой
45 Штуцер выходной
46 Сальник пружинный
47 Кольцо волнистое
48 Кольцо резиновое
49 Винт
Штуцер выходной
