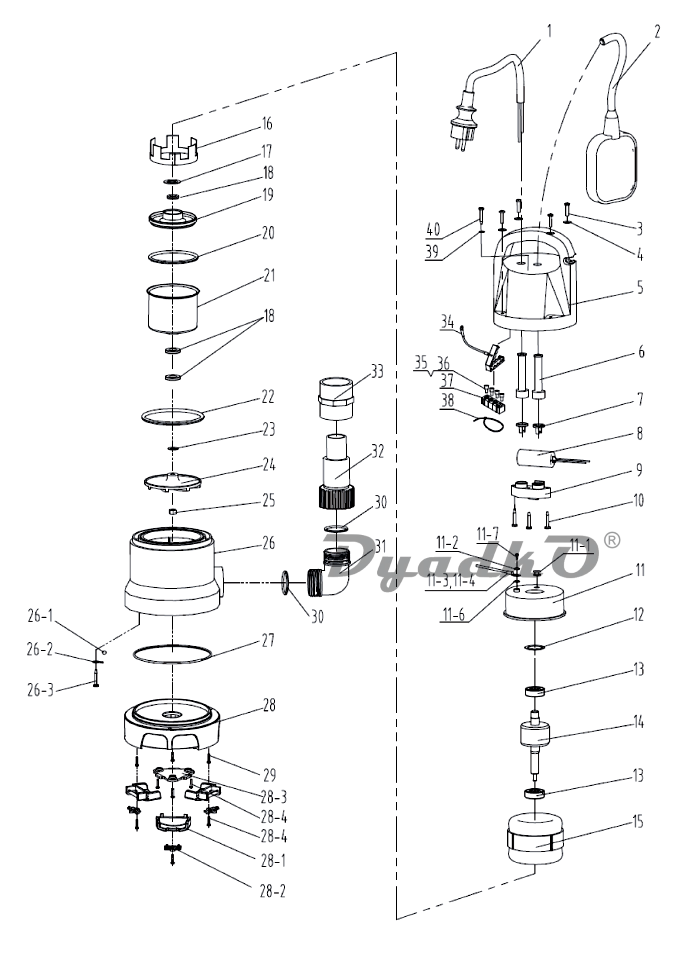

Схема КАЛИБР НПЦ-1000/5/35Т (JH)

1 Кабель питания 3×0,75мм² с вилкой L=10м
2 Блок отключения (поплавок) Салатовый
3 Винт ST4,5×30
4 Шайба 5
5 Крышка насоса
6 Бандаж резиновый (для поплавка)
6 Бандаж резиновый (для кабеля)
7 Втулка кабеля
7 Втулка кабеля
8 Конденсатор 16 мкФ*450В (НОВ) (СВВ60) (провода)
9 Держатель конденсатора
10 Винт
11-21 Двигатель в сборе
11 Крышка двигателя
11-1 Сальник кабельный
11-2 Шайба 4
11-3 Провод монтажный
11-4 Наконечник провода
11-6 Шайба 4
11-7 Винт М 4×8
12 Шайба волнистая
13 Подшипник 6201-2Z
14 Якорь
15-21 Статор в сборе
15 Статор
16 Проставка
17 Шайба
18 Сальник резиновый 12×24×4,5
19 Крышка аллюминиевая
20 Кольцо резиновое Ø84×3.65
21 Стакан статора
22 Кольцо резиновое Ø90×4,8
23 Шайба регулировочная 8×20×0,5
24 Крыльчатка (8 лопастей)
25 Гайка М8
26 Корпус насоса
26-1 Шарик стальной Ø6
26-2 Шайба
26-3 Винт ST2.9×8.5
27 Кольцо резиновое Ø123×3
28 Корпус нагнетателя
28-1 Ножка опорная
28-3 Крышка нагнетателя
28-2 Скоба
28-4 Винт ST4.2×13
29 Винт ST4.2×18
30 Кольцо резиновое Ø37.5×3
31 Патрубок угловой (серый)
32 Штуцер выходной (серый)
34 Клемма заземления
35 Наконечник провода
36 Наконечник провода
37 Клеммник
38 Стяжка пластмассовая
39 Шайба
40 Винт ST
